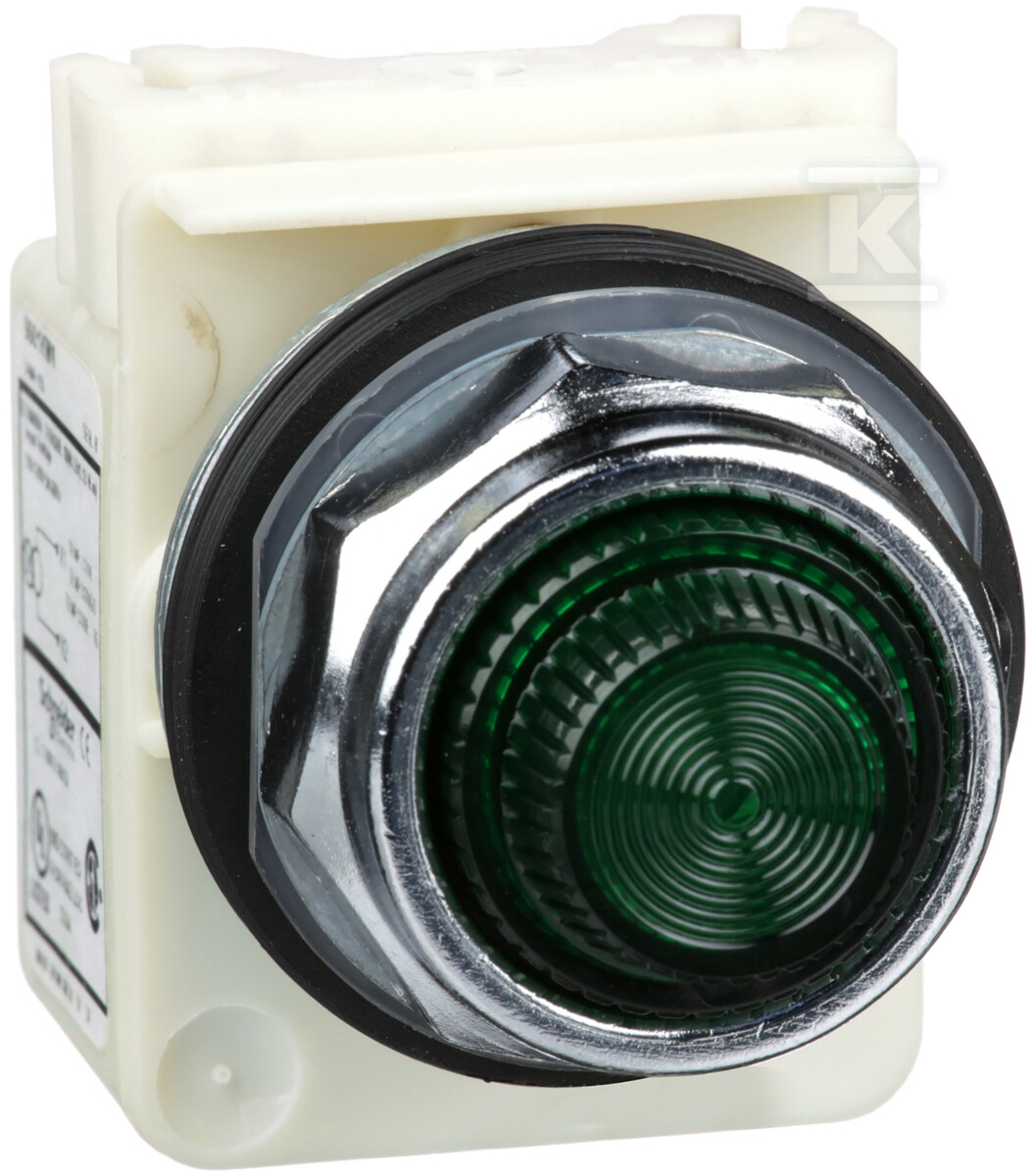

Dioda sygnalizacyjna LED zielona, 110/120V AC, BA9s, O30 9001KP1G31
Jasny i odporny wskaźnik świetlny LED do paneli sterowniczych
Wskaźnik świetlny z rodziny Harmony 9001K zapewnia czytelny interfejs sygnalizacji stanu maszyn. Zielona dioda LED z wbudowanym transformatorem daje wyraźne podświetlenie, które pozostaje widoczne z dużej odległości i pozwala odczytać status instalacji bez konieczności zbliżania się do panelu. Konstrukcja przeznaczona jest do montażu w standardowych otworach panelowych i do pracy w środowiskach narażonych na kurz, wilgoć i wstrząsy.
Montaż i konstrukcja mechaniczna
Urządzenie montuje się w standardowym otworze panelowym o średnicy 30 mm, co odpowiada praktyce montażowej serii Harmony 9001K. Z przodu znajduje się pierścień czołowy z metalu w wykończeniu chromowanym, odporny na uderzenia i korozję. Korpus wykonany jest z materiałów wytrzymałych na wibracje, a soczewka ma kształt okrągły, płaski, typu fresnel z poliwęglanu. Soczewka jest zielona, a wskaźnik zawiera jedno źródło światła LED zamontowane fabrycznie. Połączenie elektryczne realizowane jest klasycznym mechanizmem śrubowo-zaciskowym, co ułatwia szybkie i pewne podłączenie bez dodatkowych narzędzi.
- pierścień czołowy metalowy, chrom
- soczewka okrągła, płaska, fresnel
- montaż panelowy w otworze 30 mm
- połączenie śrubowe
Widoczność, ochrona i warunki pracy
Sygnalizator zapewnia dobrą widoczność dzięki jasnemu zielonemu świeceniu LED i rozpraszaniu światła przez soczewkę fresnel. Kolor i natężenie są wyraźnie odróżnialne nawet przy słabym oświetleniu i z dystansu, co wspiera szybką ocenę stanu maszyny.
Obudowa jest odporna na kurz, wodę i oleje. Deklarowana jest ochrona IP66 oraz zgodność z klasą NEMA 13, a w dokumentacji producenta wymieniane są również klasy NEMA 4, NEMA 12 i NEMA 4/13. Dzięki temu urządzenie nadaje się do pracy wewnątrz i na zewnątrz, w warunkach zapylonych i wilgotnych. Odporność na uderzenia i wibracje pozwala utrzymać działanie po ekspozycji na typowe obciążenia mechaniczne w przemyśle.
- odporność na kurz i wodę, IP66
- klasa NEMA 13, NEMA 4/13
- odporność na uderzenia, wibracje i korozję
- zastosowanie w trudnych warunkach przemysłowych
Parametry elektryczne i podłączenie
Wskaźnik przeznaczony jest do sieci AC 110 ... 120 V. Znamionowe napięcie pracy Ue wynosi 110 ... 120 V AC, co odpowiada typowemu zasilaniu sterowniczemu w instalacjach przemysłowych. W danych ETIM wskazywany jest również rodzaj napięcia AC/DC dla rodziny. Źródło światła LED jest wbudowane, a sygnalizator zawiera jeden punkt świetlny.
Podłączenie odbywa się za pomocą zacisków śrubowych, co zapewnia stabilny kontakt i ułatwia serwis. Konstrukcja jednokomponentowa z transformatorem upraszcza instalację, a brak konieczności wymiany lampy w standardowym użytkowaniu ogranicza przestoje.
- zasilanie 110 ... 120 V AC
- wbudowana dioda LED, 1 sygnalizator świetlny
- zaciski śrubowe
- seria Harmony 9001K
