Dioda sygnalizacyjna LED czerwona, 110/120V AC, BA9s, O30 9001KP1R31
- 10785901094576
- 785901094579
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

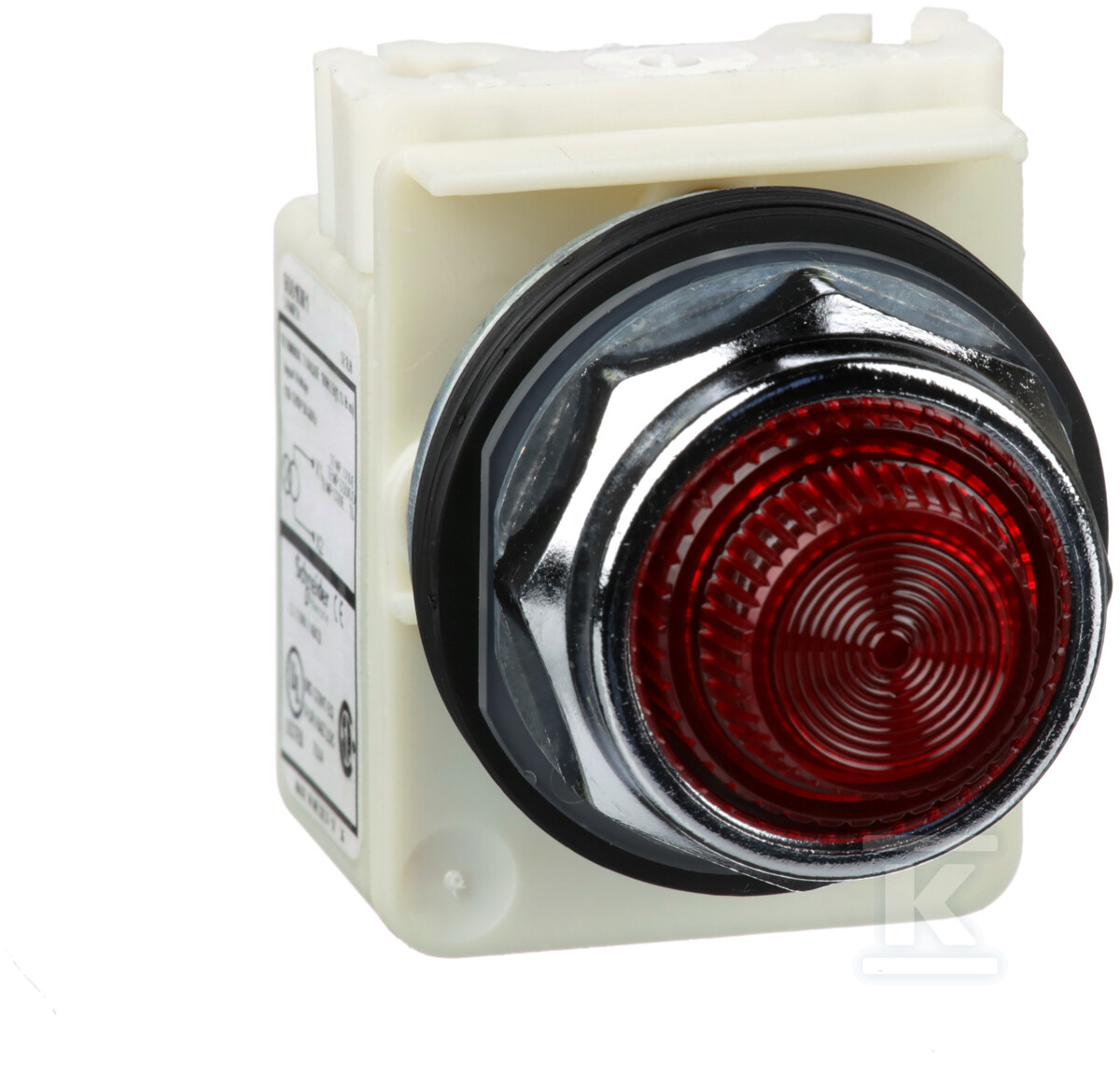

Dioda sygnalizacyjna LED czerwona, 110/120V AC, BA9s, O30 9001KP1R31
Wskaźnik świetlny LED do montażu panelowego z serii Harmony 9001K
Wskaźnik świetlny LED z czerwoną soczewką zapewnia czytelny sygnał stanu maszyny i urządzeń sterowniczych. Jedno światło sygnalizacyjne z wbudowanym źródłem LED i transformatorem jest przeznaczone do pracy przy napięciu znamionowym 110-120 V AC. Metalowy pierścień czołowy w wykończeniu chromowym i okrągła, płaska soczewka typu Fresnel dają wyraźne podświetlenie widoczne z daleka, a konstrukcja z pierścieniem czołowym ułatwia szybki montaż w panelu.
Montaż i konstrukcja mechaniczna
Urządzenie montuje się w standardowym otworze panelowym 30 mm, co w danych ETIM odpowiada średnicy otworu 31 mm. Pierścień czołowy wykonany jest z metalu, kolor chrom, co zapewnia stabilne osadzenie i odporność na uszkodzenia mechaniczne. Soczewka ma kształt okrągły, rodzaj płaski, a kolor soczewki to czerwony. Konstrukcja jest odporna na uderzenia i wibracje, co przekłada się na stabilną pracę w szafach sterowniczych i na maszynach. Producent deklaruje stopień ochrony IP66 - odporność na kurz i wodę - co pozwala na zastosowanie w trudnych warunkach przemysłowych. W parametrach ETIM wskazano klasę NEMA 13.
Widoczność i zastosowanie
Czerwone światło sygnalizacyjne jest wyraźnie widoczne nawet z dużej odległości i służy do jednoznacznego wskazywania statusu pracy. Wbudowany transformator upraszcza podłączenie w sieci 110-120 V AC. Dzięki płaskiej soczewce Fresnel światło jest równomiernie rozprowadzane, bez martwych punktów. Wskaźnik nadaje się do kontrolowania stanu maszyn, sygnalizacji alarmowej i informacyjnej w instalacjach przemysłowych, gdzie wymagana jest odporność na kurz, zachlapania i drgania.
Podłączenie elektryczne i parametry pracy
Połączenie elektryczne realizowane jest klasycznym mechanizmem śrubowo-zaciskowym, co ułatwia instalację i serwis bez dodatkowych narzędzi. Trzonek określony jako BA9s w nazwie produktu współpracuje z systemem montażowym Harmony 9001K. W danych ETIM rodzaj napięcia wskazany jest jako AC/DC, a napięcie znamionowe pracy Ue to 110…120 V. Liczba sygnalizatorów świetlnych wynosi 1, a źródło światła jest wbudowane w obudowę.
CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA
Deklaracja zgodności CE
Załączniki
- 9001 Heavy Duty Corrosion Resistant Pilot Lights Instruction Sheet
- Discover catalog for Harmony 9001K and 9001SK Pushbuttons, switches and pilot lights O 30 English 0
- 9001KP1R31
