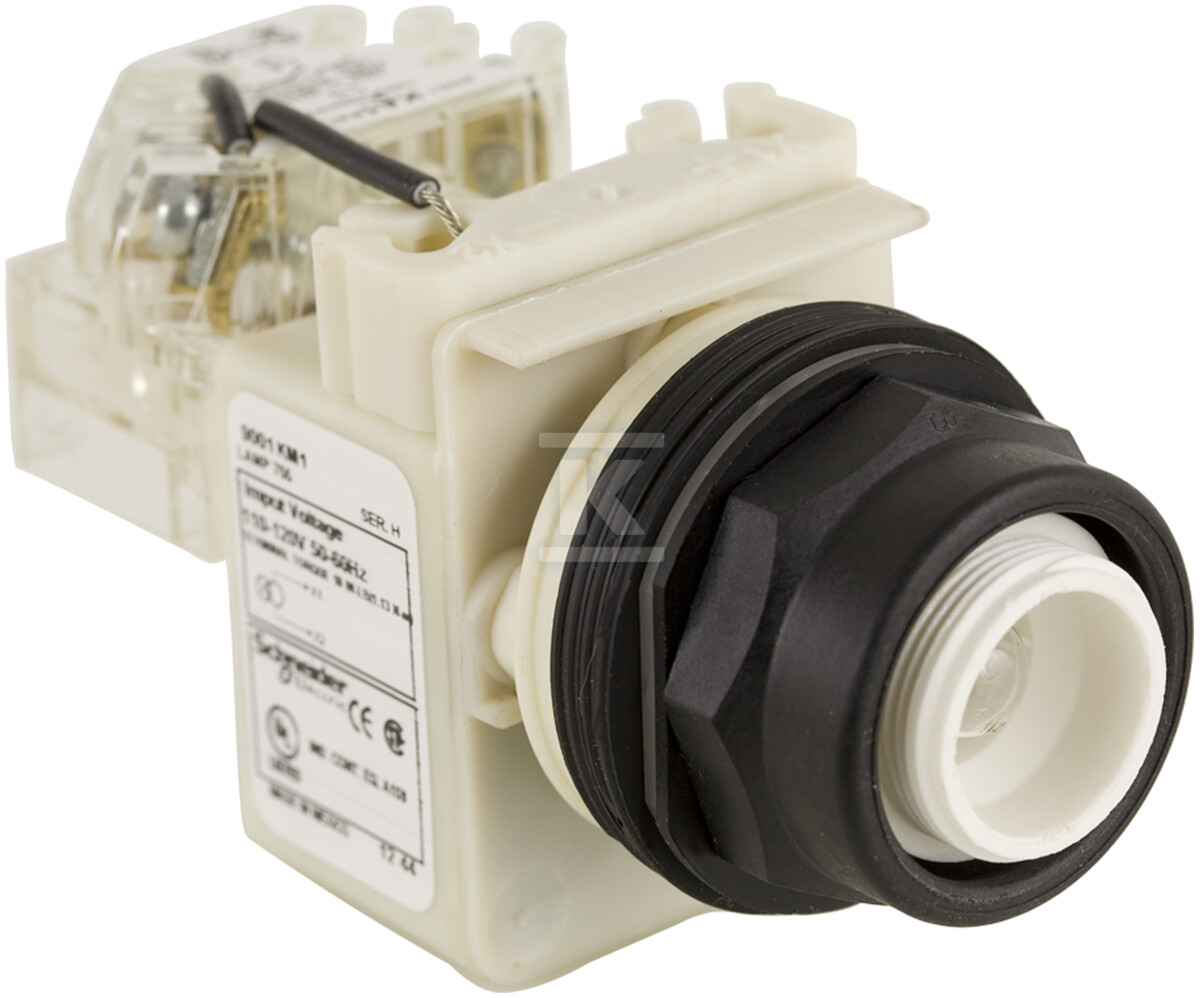

Lampka sygnalizacyjna PUSH TO TEST 110/120V, 30 mm 9001SKT1

Sygnalizator świetlny push-to-test 30 mm do paneli sterowniczych

Sygnalizator z serii Harmony 9001SK przeznaczony jest do montażu w standardowych wycięciach panelowych 30 mm, z otworem montażowym ok. 31 mm. Głowa sygnalizatora typu push-to-test z tworzywa sztucznego, z czarnym pierścieniem czołowym i okrągłą, płaską soczewką, zawiera źródło światła i jest dostarczana z operatorem testowym. Zasilanie realizowane jest przez wbudowany transformator na zakres 110...120 V AC, 50...60 Hz, co pozwala na bezpośrednie podłączenie do sieci przemysłowej bez dodatkowych przetwornic.

Konstrukcja z podwójnie izolowanym pierścieniem czołowym zwiększa odporność na korozję i nadaje się do środowisk o podwyższonej wilgotności oraz zapylonych. Montaż odbywa się w pozycji dowolnej, a połączenie elektryczne wykonane jest w technologii śrubowej. Sygnalizator posiada jedną komorę świetlną, z żarówką na trzonku BA 9s, i jest dostarczany bez nakładki, co umożliwia dobór kolorowej soczewki Fresnela zgodnie z potrzebą aplikacji.

Budowa i montaż

Obudowa wykonana jest z tworzywa sztucznego, z czarnym pierścieniem czołowym i okrągłą soczewką płaską. Średnica montażowa 30 mm, 1,2 in, odpowiada standardowym wycięciom w panelach sterowniczych. Produkt dostarczany jest z pierścieniem czołowym i operatorem push-to-test, co pozwala na ręczne sprawdzenie działania sygnalizacji bez odłączania zasilania.

• montaż w standardowym otworze 30 mm, otwór ok. 31 mm
• materiał pierścienia czołowego: tworzywo sztuczne, podwójna izolacja
• kształt głowicy okrągły, soczewka płaska
• połączenie elektryczne śrubowe
• jedna sygnalizacja świetlna, źródło światła w komplecie

Rozwiązanie jest częścią rodziny Harmony 9001SK o średnicy 30 mm, przeznaczonej do zastosowań w przemyśle ciężkim, m.in. petrochemii, metalurgii, górnictwie, przemyśle olejowym i gazowym, oczyszczaniu ścieków oraz produkcji automotive.

Zasilanie i działanie

Znamionowe napięcie pracy Ue wynosi 110...120 V, rodzaj napięcia AC/DC zgodnie z klasyfikacją ETIM. W praktyce zasilanie realizowane jest przez integralny transformator 110...120 V AC 50...60 Hz. Tryb pracy to push-to-test, czyli naciśnięcie operatora pozwala na chwilowe sprawdzenie świecenia bez wpływu na obwód sterowniczy.

• zasilanie przez wbudowany transformator 110...120 V AC
• częstotliwość 50...60 Hz
• żarówka żarowa na trzonku BA 9s
• klasa izolacji II

Dzięki temu sygnalizator może być stosowany w obwodach wymagających okresowej weryfikacji wizualnej stanu pracy, a konstrukcja z podwójną izolacją zmniejsza ryzyko uszkodzeń w warunkach korozyjnych.

Odporność, warunki pracy i zgodność

Urządzenie spełnia wymagania norm EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C 4520 i 852, UL 508, CSA C22-2 nr 14, jest oznaczone e-mark i zgodne z RoHS. Certyfikaty UL File E78403, CCN NKCR oraz CSA File LR25490, Class 3211-03 potwierdzają dopuszczenie do rynku północnoamerykańskiego.

Stopień ochrony zgodny z EN/IEC 60529 to IP 66, a zgodność z NEMA obejmuje typy 1, 2, 3, 3R, 4, 12 i 13. Zakres temperatur pracy wynosi -25 do +70 °C, a przechowywania -40 do +70 °C. Parametry te pozwalają na montaż w pomieszczeniach i na zewnątrz, w obudowach zapewniających odpowiednią ochronę przed czynnikami środowiskowymi.

• odporność na korozję dzięki podwójnie izolowanemu pierścieniowi
• IP 66 wg EN/IEC 60529
• NEMA 1, 2, 3, 3R, 4, 12, 13
• temperatura pracy -25 do +70 °C
• deklaracja zgodności CE, certyfikaty UL i CSA, zgodność RoHS
