Przełącznik podświetlany O30 mm, bursztynowy, 2 pozycyjny, ryglowany, 24 V AC/DC 9001K11J35LYFA

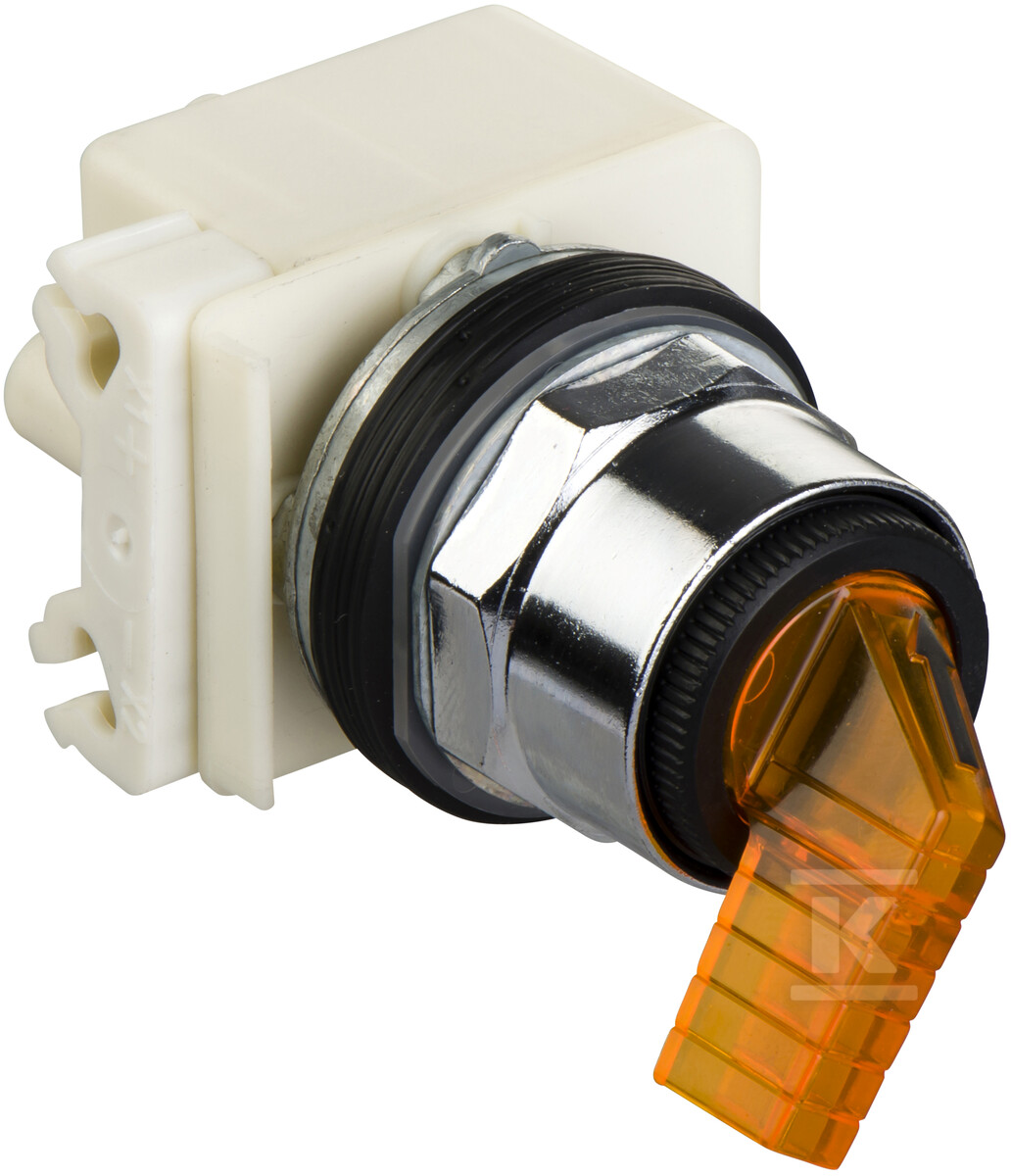

Przełącznik selektorowy podświetlany Harmony 9001K z długą rączką ryglowaną

Głowica przełącznika selektorowego z serii Harmony 9001K przeznaczona jest do montażu panelowego w obudowach maszyn i rozdzielnic, gdzie potrzebne jest wyraźne, podświetlane sterowanie dwoma stabilnymi pozycjami. Metalowy pierścień czołowy w wykończeniu chromowym i ośmiokątny kształt głowicy ułatwiają rozpoznanie elementu na panelu, a bursztynowa, długa rączka obrotowa zapewnia pewny chwyt i wyraźną informację o położeniu. Urządzenie dostarczane jest bez bloku stykowego - współpracuje z blokami serii 9001KA2 montowanymi od strony 1 lub 2.

Konstrukcja i materiały

Pierścień czołowy wykonany jest z metalu, co zapewnia stabilność mechaniczną i odporność na odkształcenia przy montażu. Średnica montażowa wynosi 30 mm, przy otworze montażowym 31 mm, co odpowiada standardowi panelowemu. Głowica ma ośmiokątny kształt sygnalizacyjny i jest wyposażona w pierścień czołowy. Typ operatora to stay put, czyli bez samopowrotu - pozycja pozostaje zaryglowana do momentu ręcznego przestawienia. Masa netto to ok. 0,245 kg.

Zasilanie bloku świetlnego jest bezpośrednie, a źródłem światła jest LED w oprawie BA 9s. Kolor bloku świetlnego to bursztyn, zgodny z profilem rączki. Znamionowe napięcie zasilania wynosi 24 V AC/DC, w zakresie 24 … 24 V. Możliwość podświetlenia jest zapewniona, a w zestawie znajduje się źródło światła.

Montaż i kompatybilność

Głowica przeznaczona jest do montażu na panelu o średnicy 30 mm. Połączenie elektryczne w bloku stykowym, z którym współpracuje głowica, realizowane jest poprzez połączenie śrubowe. Liczba stopni przełączania to 2, a informacja o pozycji operatora jest czytelna dzięki długiej rączce obrotowej. Urządzenie nie zawiera styków zwiernych, rozwiernych ani przełącznych - jest to wyłącznie głowica bez bloku stykowego.

Trwałość mechaniczna sięga 500 000 cykli. Zakres temperatur pracy to -40…70 °C. Klasa ochrony przeciwporażeniowej to klasa II wg IEC 61140. Stopień ochrony IP to IP66 wg IEC 60529, a stopień ochrony NEMA to 13. W dokumentacji wskazywane są również zgodności z NEMA 1, NEMA 12, NEMA 3R, NEMA 4.

Odporność i warunki pracy

Konstrukcja jest odporna na wibracje 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6 oraz na wstrząsy 50 gn wg IEC 60068-2-27. Dzięki temu głowica nadaje się do zastosowań w środowiskach przemysłowych z podwyższonym poziomem drgań i udarów. Metalowy pierścień czołowy i uszczelnienie IP66 pozwalają na pracę w warunkach zapylonych i narażonych na zachlapanie.

Głowica współpracuje z blokami stykowymi 9001KA2. Gwarancja producenta wynosi 18 miesięcy.
