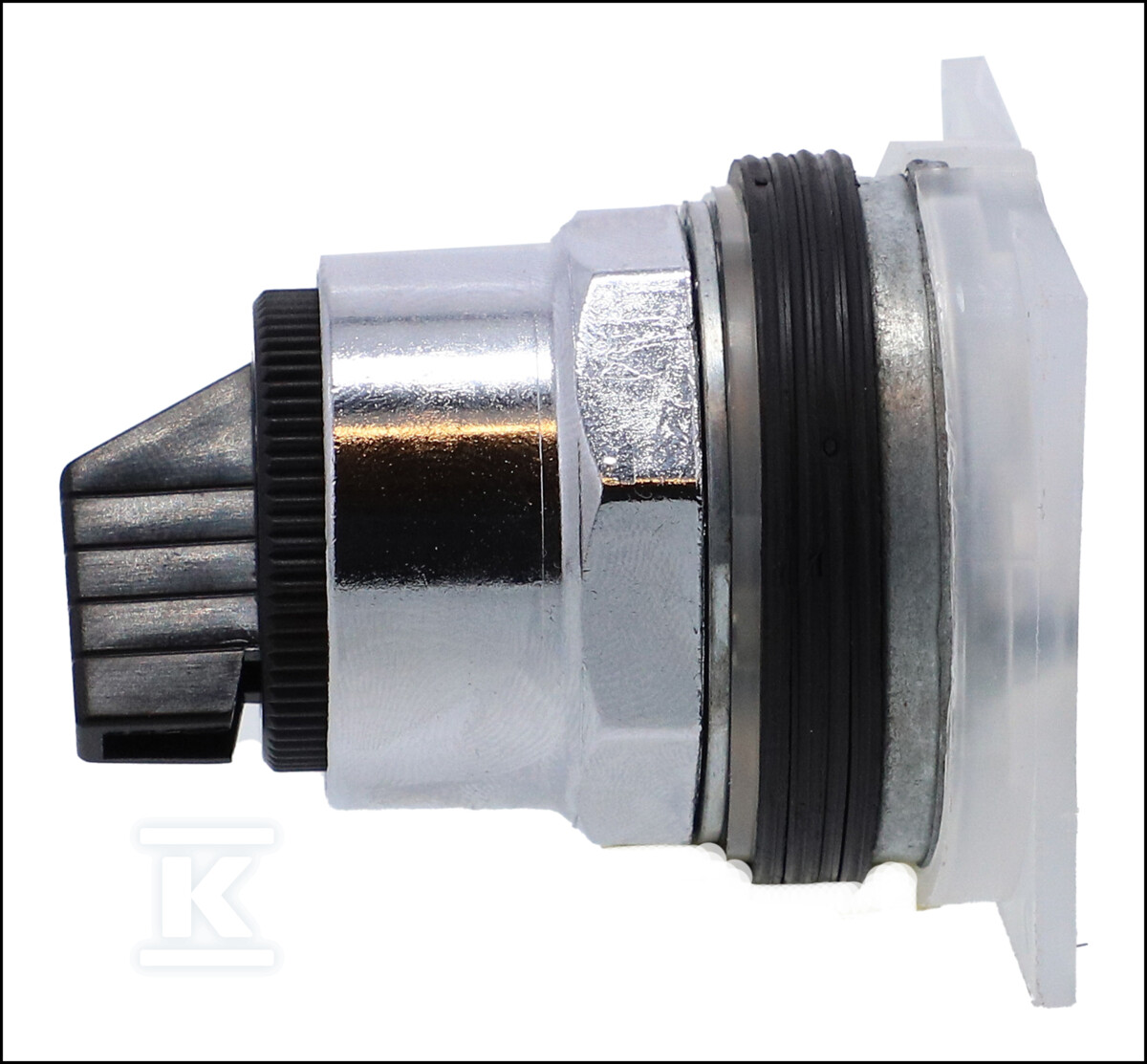

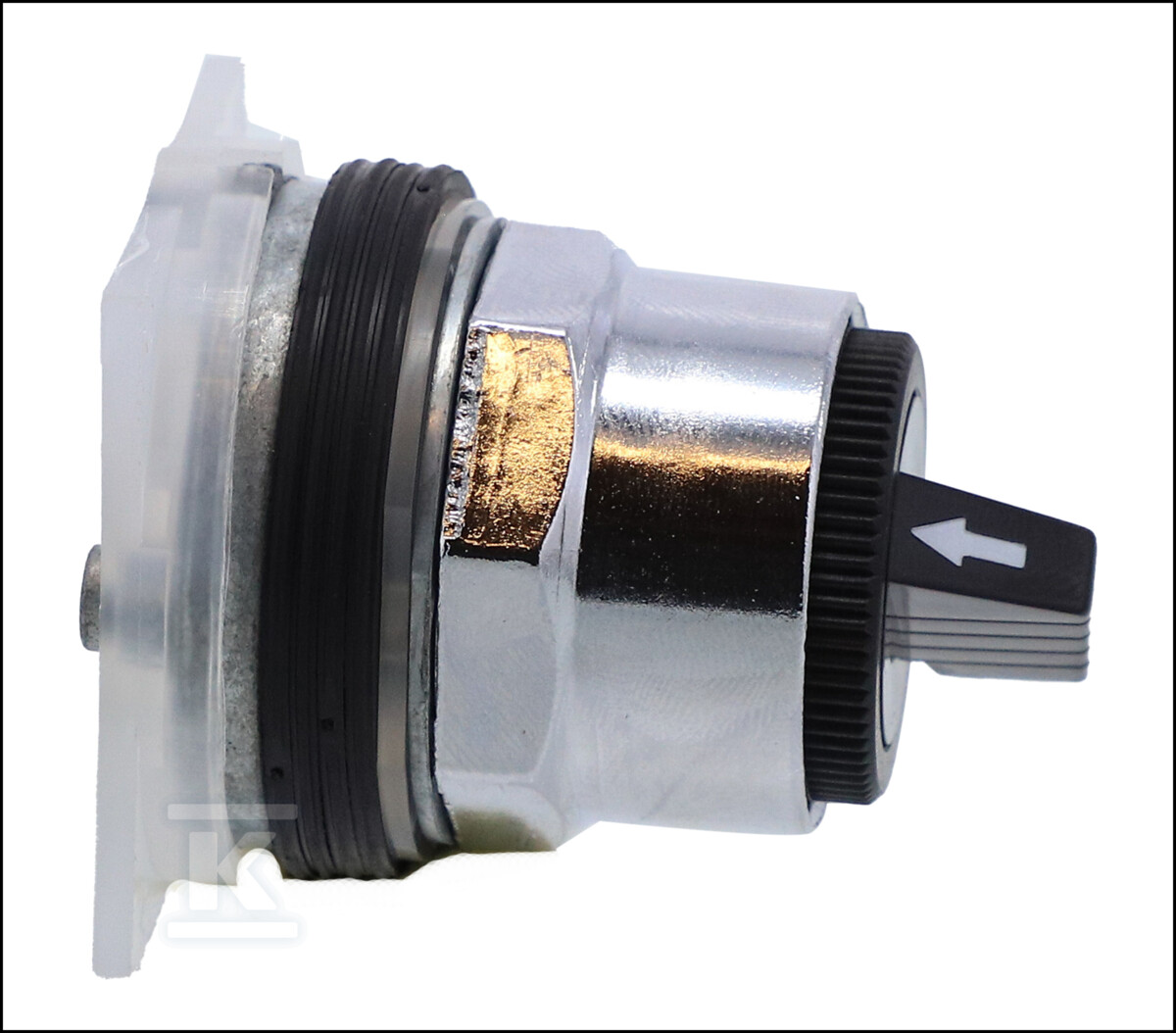

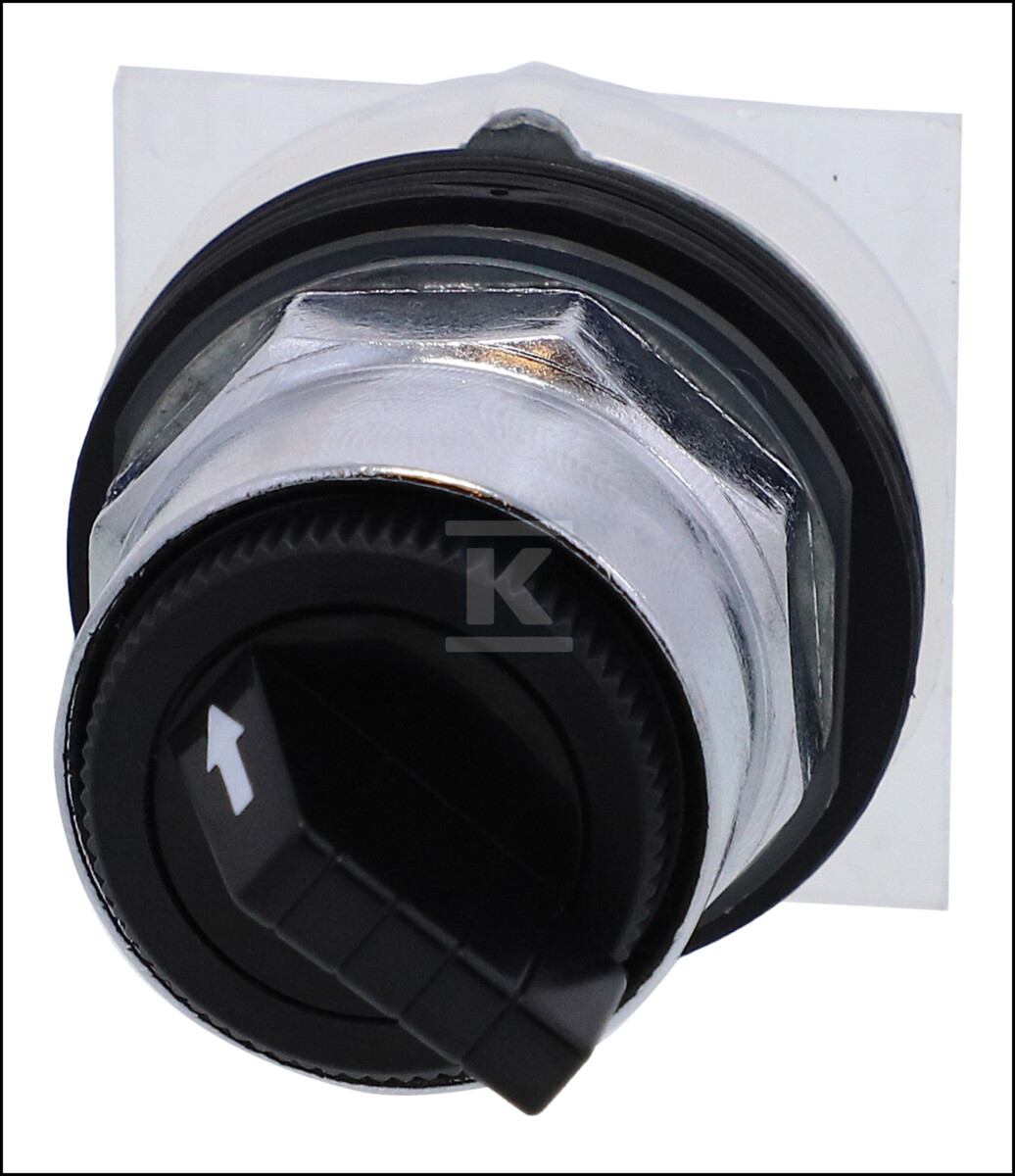

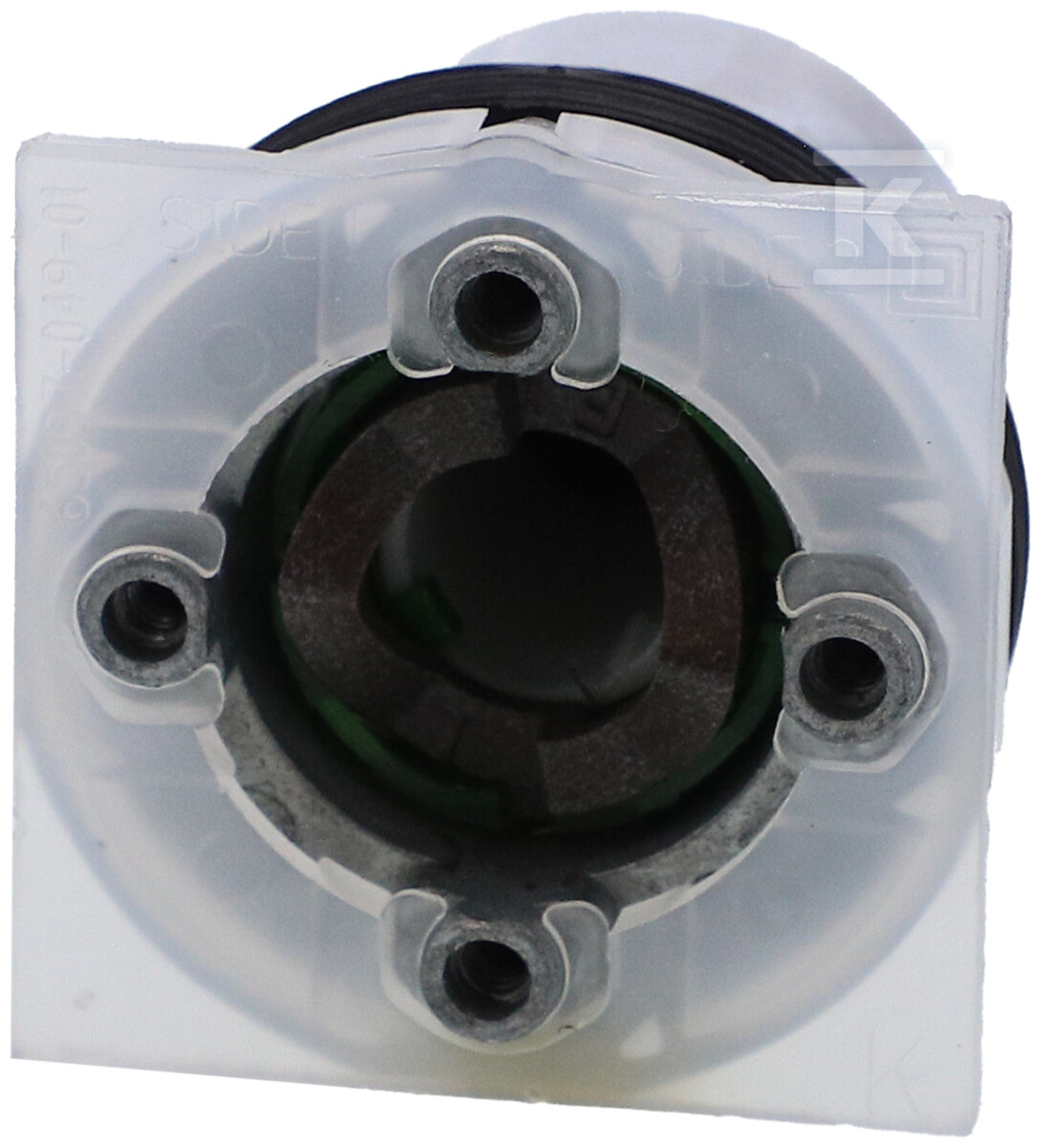

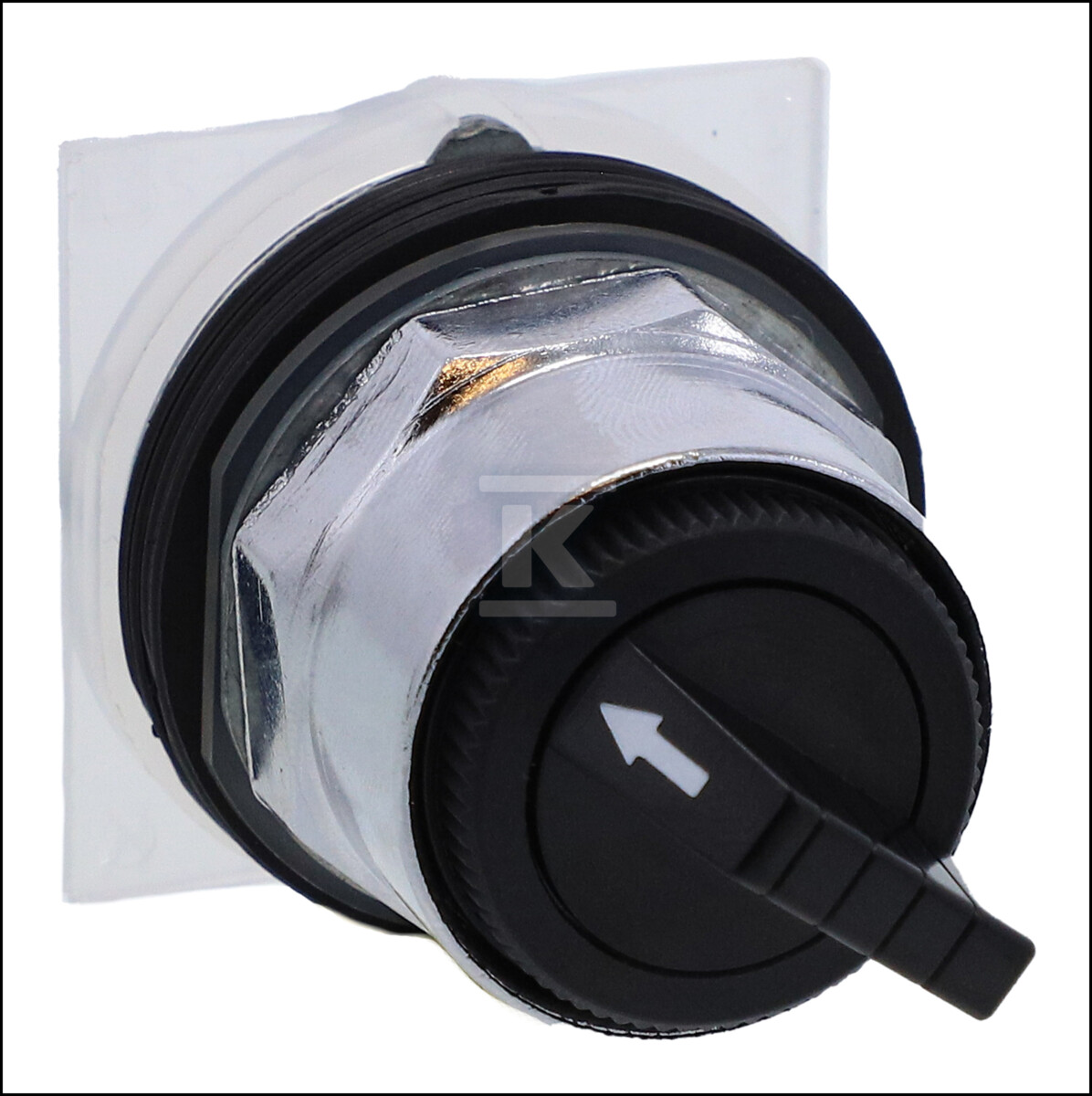

Przełącznik wyboru 2 pozycyjny, 30 mm 9001KS25B

Przełącznik wyboru 2-pozycyjny do montażu panelowego

Przełącznik wyboru z krótką dźwignią przeznaczony jest do sterowania dwustanowego w rozdzielnicach i obudowach maszyn. Głowica zapewnia dwa stabilne położenia pracy bez funkcji samopowrotu, z czarną głowicą operatora i chromowanym pierścieniem czołowym. Rozwiązanie jest niepodświetlane, z mechanizmem cam typu E, i współpracuje z ciałami styku, tworząc kompletny przełącznik wyboru montowany na panelu.

Konstrukcja i wykończenie

Głowica wykonana jest z tworzywa sztucznego w kolorze czarnym, osadzona w metalowym pierścieniu czołowym o wykończeniu chrom. Pierścień zapewnia stabilne dociśnięcie do panelu i odporność mechaniczną w warunkach przemysłowych. Dźwignia ma krótki kształt, co ułatwia obsługę w ciasnych szafach sterowniczych i ogranicza ryzyko przypadkowej zmiany położenia. Przełącznik nie zawiera źródła światła i nie jest przeznaczony do podświetlenia. Liczba stopni przełączania wynosi 2, a działanie jest typu momentary/maintained w zależności od zastosowanego korpusu stykowego.

Montaż i warunki pracy

Montaż odbywa się w otworze panelowym o średnicy 30 mm, z pierścieniem czołowym mocującym głowicę do frontu obudowy. Połączenie elektryczne w korpusie stykowym realizowane jest poprzez zaciski śrubowe. Obudowa zapewnia klasę szczelności IP66, co oznacza ochronę przed pyłem i silnym strumieniem wody. W klasyfikacji NEMA deklarowane są ratingi 1; 2; 3; 3R; 4; 12; 13, co pozwala na zastosowanie w środowiskach wilgotnych, zapylonych i z zachowaniem odporności na korozję. Głowica nie posiada styków własnych - jest elementem sterującym współpracującym z osobnym korpusem stykowym.

Zastosowanie i zgodność

Przełącznik przeznaczony jest do sterowania maszynami, układami napędowymi i procesami wymagającymi wyboru dwóch stanów pracy, np. lokal/zdalny, praca/stop, kierunek jazdy. Dzięki metalowemu pierścieniowi i klasie IP66 nadaje się do montażu w szafach sterowniczych narażonych na zabrudzenia i zachlapania. Produkt spełnia wymagania norm CE.
