Przełącznik wyboru 2 pozycyjny, 30 mm 9001KS34B

Kompaktowy element sterujący do stacji Harmony 9001K

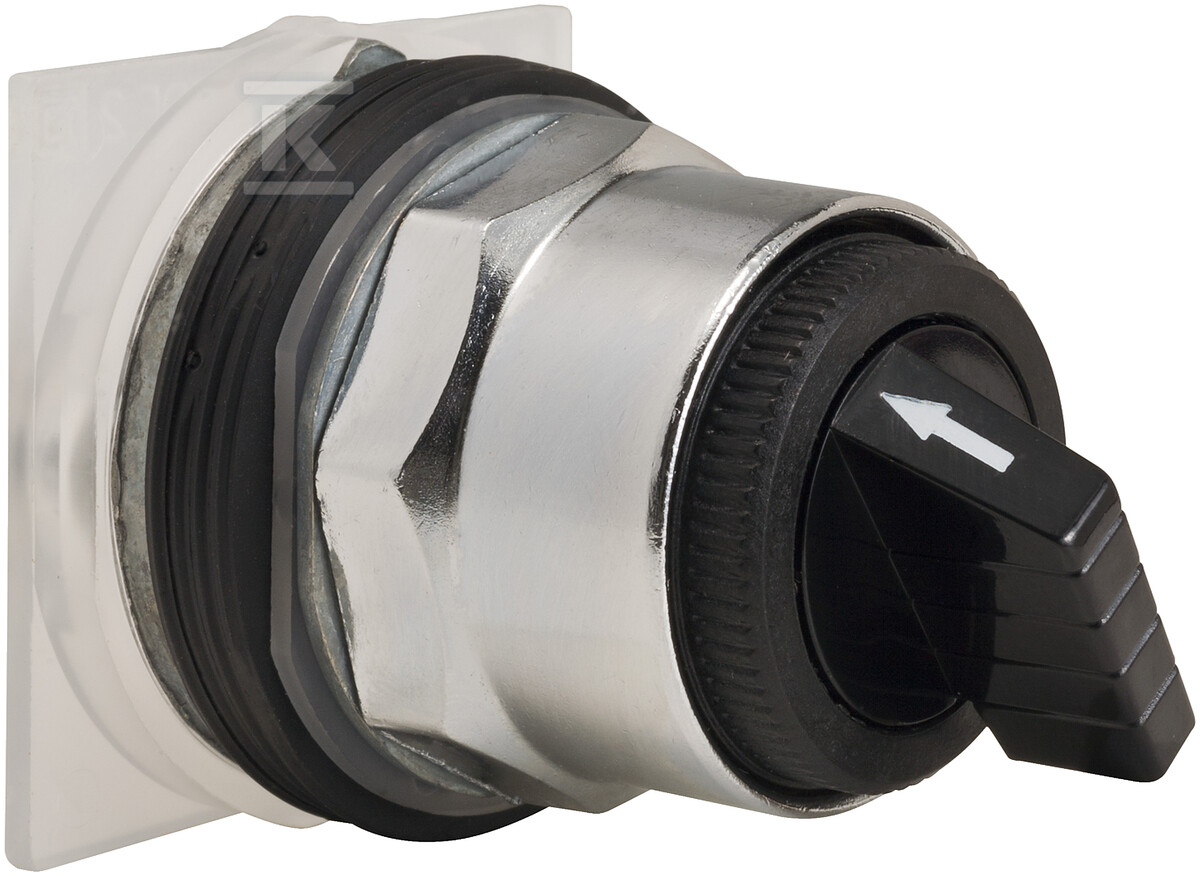

Głowica przełącznika wyboru 2-pozycyjnego z serii Harmony 9001K to podstawowy element montażowy przeznaczony do budowy stacji sterowniczych i paneli maszynowych. Wykonana jest jako element bazowy bez bloku stykowego, z czarną standardową gałką i chromowanym pierścieniem czołowym z metalu. Rozwiązanie jest niepodświetlane i przeznaczone do pracy w obwodach sterowniczych, gdzie potrzebna jest wyraźna, mechaniczna sygnalizacja dwóch stanów pracy.

Budowa i montaż panelowy

Urządzenie montuje się w standardowym wycięciu panelowym 30 mm, przy średnicy otworu 31 mm. Pierścień czołowy wykonany jest z metalu chromowanego, co zapewnia odporność na uszkodzenia mechaniczne i korozję w warunkach przemysłowych. Głowica dostarczana jest jako element podstawowy bez bloku stykowego, co pozwala na dobór odpowiedniego modułu stykowego w zależności od potrzeb instalacji. Połączenie z obwodami sterowniczymi realizowane jest poprzez standardowe bloki stykowe kompatybilne z serią Harmony 9001K.

Funkcja i obsługa

Operator ma profil standardowej gałki w kolorze czarnym i umożliwia wybór dwóch pozycji. Mechanizm pracuje z funkcją samopowrotu, z powrotem z prawej pozycji w lewo, co ogranicza ryzyko pozostawienia maszyny w stanie niezamierzonym. Przełącznik nie jest podświetlany i nie zawiera źródła światła. Dwie pozycje pracy dają czytelny interfejs do przełączania trybów pracy maszyny, np. praca / stop lub automat / ręczny.

Zgodność i warunki pracy

Głowica spełnia wymagania certyfikacji CE oraz jest wpisana na listę UL file E42259 CCN NKCR i CSA LR24590 class 3211 03. Stopień ochrony określony jest normami NEMA 1/2/3/3R/4/6/12/13, co pozwala na zastosowanie w środowiskach narażonych na pył, wilgoć i wstrząsy. Konstrukcja metalowa pierścienia i korpusu zapewnia odporność na uderzenia i wibracje, a prosta budowa ułatwia szybki montaż w standardowych panelach sterowniczych.
