Przełącznik obrotowy, 3 pozycyjny, 30 mm 9001KS42B

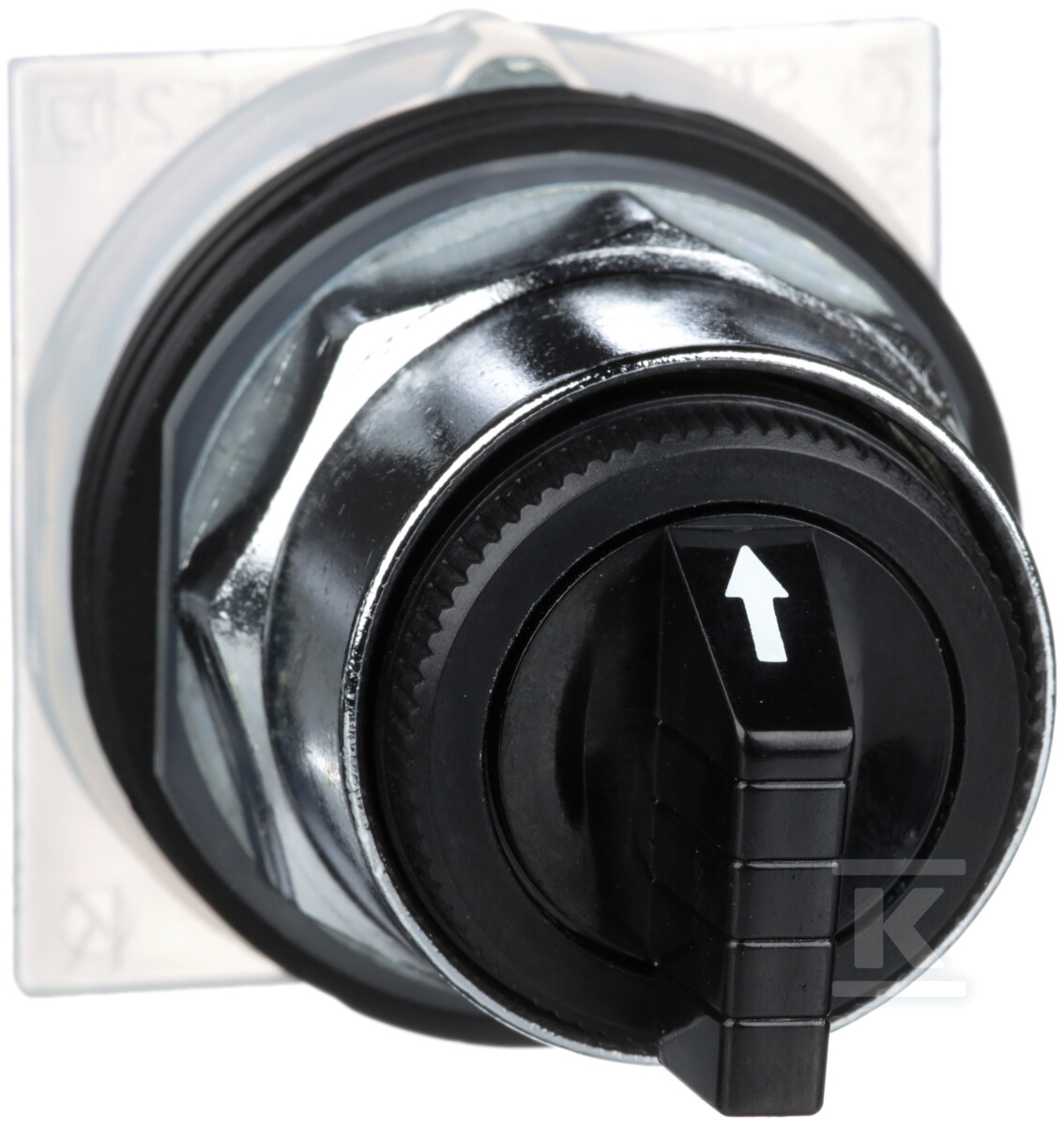

Przełącznik obrotowy 3-pozycyjny Harmony 9001K z metalową oprawą

Głowica przełącznika selektorowego z serii Harmony 9001K przeznaczona jest do montażu w stacjach sterowniczych i panelach maszynowych, gdzie potrzebna jest wyraźna, mechaniczna selekcja trybu pracy. Wykonanie z metalowym pierścieniem czołowym w kolorze chrom i czarną standardową gałką zapewnia czytelny wygląd i stabilność w codziennej obsłudze. Konstrukcja bez samopowrotu pozwala na trwałe ustawienie lewo-środek-prawo bez konieczności przytrzymywania elementu.

Konstrukcja i materiały

Pierścień czołowy wykonany jest z metalu, wykończony chromem, z wyraźnie zaznaczoną, czarną gałką standardową. Średnica montażowa to 30 mm przy otworze 31 mm, co umożliwia szybki montaż w standardowych wycięciach panelowych. Mechanizm 3-pozycyjny pracuje z skokiem 70 stopni w układzie lewo-środek-prawo, z kodem cam B i utrzymaniem pozycji. Głowica nie jest przeznaczona do podświetlenia i nie zawiera źródła światła.

Kompatybilność i montaż

Element przeznaczony jest do współpracy z przełącznikami selektorowymi 30 mm Schneider Electric z rodziny Harmony 9001K. Montaż odbywa się w standardowym otworze panelowym, a metalowa oprawa zapewnia stabilne osadzenie i odporność mechaniczną. W danych ETIM wyróżniona jest klasa NEMA 13. Operator posiada deklarowaną listę UL/CSA/CE.

Zastosowanie w sterowaniu maszyn

Rozwiązanie sprawdza się tam, gdzie wymagana jest ręczna, jednoznaczna zmiana stanu pracy urządzenia, np. wybór trybu ręczny/automatyczny/zatrzymany, sterowanie prędkością lub kierunkiem. Wyraźny skok 70 stopni ułatwia obsługę w rękawicach. Głowica współpracuje z blokami stykowymi montowanymi z tyłu, co pozwala na budowę kompletnego przełącznika selektorowego dopasowanego do konkretnego schematu sterowania.
