Przełącznik 3 pozycyjny, czarny, stabilny, C cam, metalowy, 1NO + 1NC 9001KS43B

Trzy pozycje stabilne do precyzyjnego sterowania maszyną

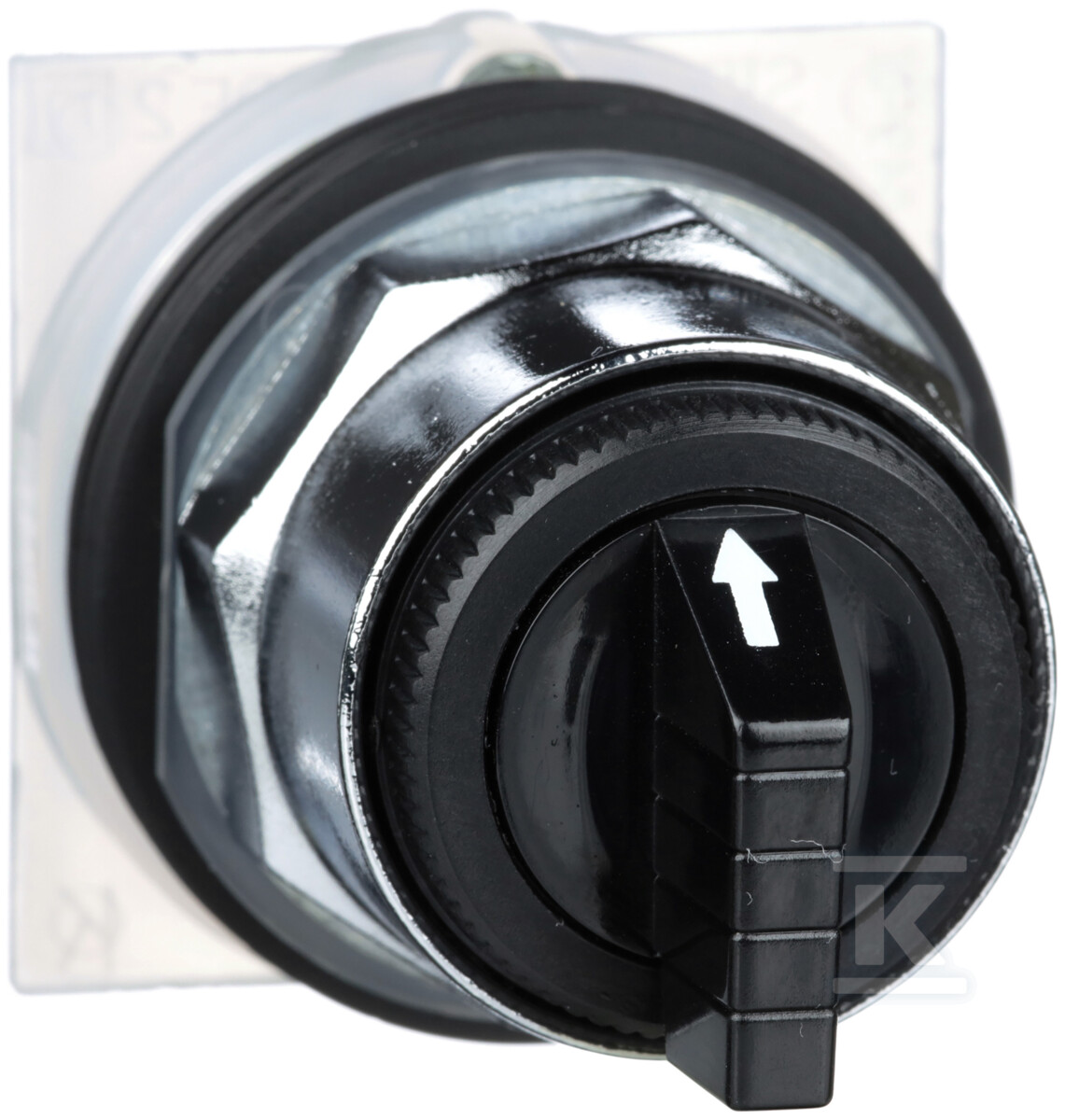

Przełącznik selektorowy z serii Harmony 9001K to operator panelowy z czarnym uchwytem i chromowanym pierścieniem czołowym z metalu. Mechanizm C cam zapewnia trzy stabilne położenia z skokiem ok. 70° w lewo-prawo, bez samopowrotu, co pozwala na wyraźne ustawienie maszyny w różnych trybach pracy. Konstrukcja utrzymuje wybraną pozycję do momentu ręcznej zmiany, a brak podświetlenia i źródła światła upraszcza montaż w obwodach czysto sterowniczych.

Montaż panelowy i budowa mechaniczna

Operator montuje się w standardowym otworze panelowym ok. 30 mm, w danych ETIM podawany jako 31 mm. Chromowany pierścień czołowy z metalu zapewnia stabilne osadzenie i automatyczne uziemienie bez dodatkowego okablowania. Korpus wykonany z tworzywa odpornego na uderzenia i korozję współpracuje z metalowym bezel, a modułowa budowa ułatwia łączenie z blokami stykowymi serii Type K. Połączenie elektryczne w bloku stykowym realizowane jest śrubowo. Masa operatora to ok. 0,122 kg, co ułatwia pracę przy montażu na wysokości.

• otwór montażowy ok. 30 mm, pierścień czołowy metal chrom
• mechanizm stay-put, trzy pozycje stabilne, C cam
• operator niepodświetlany, czarny uchwyt standardowy
• automatyczne uziemienie, montaż bez dodatkowych przewodów

Odporność na warunki przemysłowe

Urządzenie jest przeznaczone do pracy w trudnych środowiskach. Deklarowana odporność to IP66 oraz klasyfikacja NEMA 13, z dodatkowymi oznaczeniami NEMA 1, 2, 3, 3R, 4, 12. Oznacza to szczelność na kurz, zachlapania wodą i olej, a także odporność na uderzenia i wibracje. Zakres temperatur pracy od -25 °C do 70 °C pozwala na zastosowanie zarówno wewnątrz, jak i na zewnątrz maszyn. Powierzchnia metalowa pierścienia i odporne tworzywo korpusu ograniczają wpływ korozji i zabrudzeń.

• IP66, NEMA 13, odporność na kurz, wodę i olej
• odporność na uderzenia i wibracje
• praca w temperaturze od -25 °C do 70 °C

Zastosowanie i kompatybilność w obwodach sterowniczych

Operator przeznaczony jest do współpracy z blokami stykowymi Type K z serii Harmony 9001K. W praktyce instalator łączy go z osobnymi blokami stykowymi, co daje elastyczność doboru liczby i rodzaju styków do konkretnego schematu. Rozwiązanie sprawdza się w sterowaniu trybami pracy maszyn, wyborem prędkości, kierunku lub funkcji pomocniczych, gdzie potrzebny jest wyraźny, stabilny sygnał sterujący. Szeroki zakres napięć pracy od 24 V do 600 V oraz certyfikaty CE ułatwiają dopuszczenie do instalacji przemysłowych.
