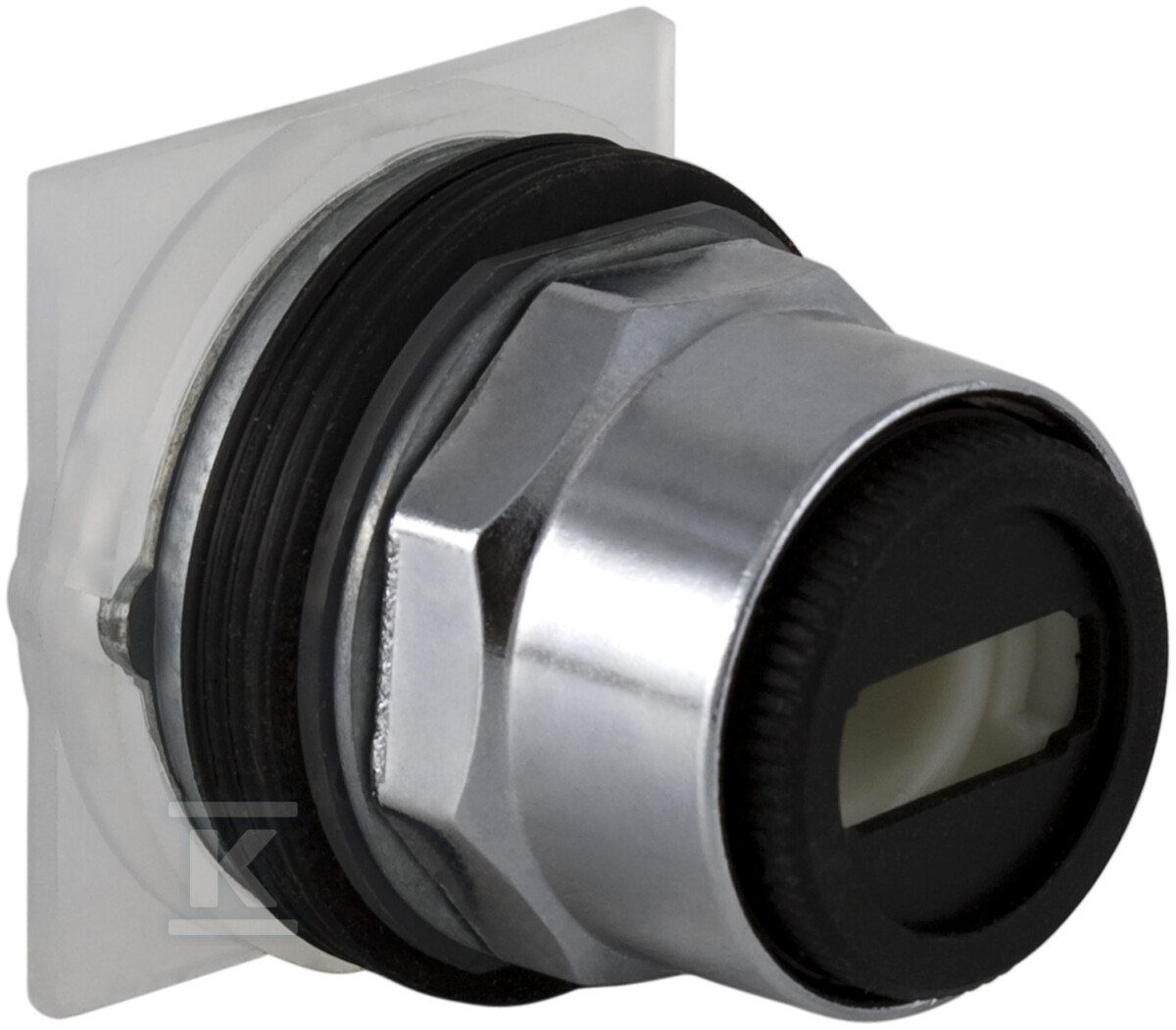

Przełącznik obrotowy, 3 pozycyjny, 30 mm 9001KS52

Głowica przełącznika obrotowego 3-pozycyjnego 30 mm z samopowrotem do serii Harmony 9001K

Głowica przełącznika obrotowego 9001KS52 z rodziny Harmony 9001K to podstawowy element do budowy 3-pozycyjnego sterowania z powrotem obu skrajnych pozycji do centrum. Przeznaczona jest do montażu panelowego o średnicy 30 mm i pracuje bez wbudowanego bloku stykowego - styk montuje się osobno, co pozwala dobrać konfigurację do konkretnego obwodu. Operator jest nieoświetlony, bez pokrętła i bez nakładki, z chromowanym pierścieniem czołowym z metalu, co daje czysty, przemysłowy wygląd i dobrą odporność mechaniczną.

Konstrukcja i montaż

Urządzenie ma pierścień czołowy z metalu chromowanego, wykonany z chromowanego cynku, z wyraźnie zaznaczoną pozycją środkową. Profil operatora to wersja bez pokrętła, bez nakładki i bez kapy, co ułatwia szybką wymianę lub dopasowanie własnego uchwytu. Montaż odbywa się na standardowym otworze panelowym 30 mm, przy średnicy montażowej 1,18 in, z nakrętką pierścieniową zapewniającą stabilne dociśnięcie do panelu o grubości od 1/16 in do 1/4 in. Konstrukcja z automatycznym uziemieniem operatora bez dodatkowego okablowania upraszcza instalację, a pojedyncza śruba mocująca bloku stykowego przyspiesza serwis. Głowica jest elementem bazowym, bez bloku stykowego, bez źródła światła i bez podświetlenia.

Działanie i zastosowanie

Działanie to momentary/maintained/momentary, czyli pozycje skrajne są chwilowe, a środkowa utrzymywana. Samopowrót z obu stron do centrum zapewnia bezpieczne, intuicyjne sterowanie maszynami, gdzie po puszczeniu pokrętła następuje automatyczny powrót do neutralnej pozycji. Trzy pozycje pozwalają na sterowanie dwukierunkowe z neutralnym stanem spoczynku, typowe dla rozruchu, kierunku jazdy, wyboru trybu pracy lub sterowania zaworami. Brak styków w głowicy oznacza, że instalator dobiera blok stykowy zgodnie z obciążeniem i potrzebną liczbą obwodów. Rozwiązanie sprawdza się w szafach sterowniczych, panelach maszyn przemysłowych i urządzeniach wymagających wyraźnego, mechanicznego wyboru pozycji.

Odporność, środowisko pracy i zgodność

Głowica jest budowana do pracy w trudnych warunkach. Deklarowana odporność to NEMA 1/2/3/3R/4/6/12/13, w tym szczelność na wodę i pył, oraz IP66 w dokumentacji producenta, co oznacza ochronę przed silnym strumieniem wody i całkowitą szczelność na pył. Metalowy pierścień czołowy i solidna konstrukcja zwiększają odporność mechaniczną, a brak elementów oświetleniowych ogranicza punkty awarii. Produkt spełnia wymagania CE, jest zgodny z RoHS, posiada certyfikację UL listed CCN NKCR oraz CSA. Gwarancja producenta wynosi 18 miesięcy.
