Przełącznik wyboru 3 pozycyjny, 30 mm 9001KS63B

Trzy-pozycyjny przełącznik wyboru 30 mm do stacji sterowniczych Harmony 9001K

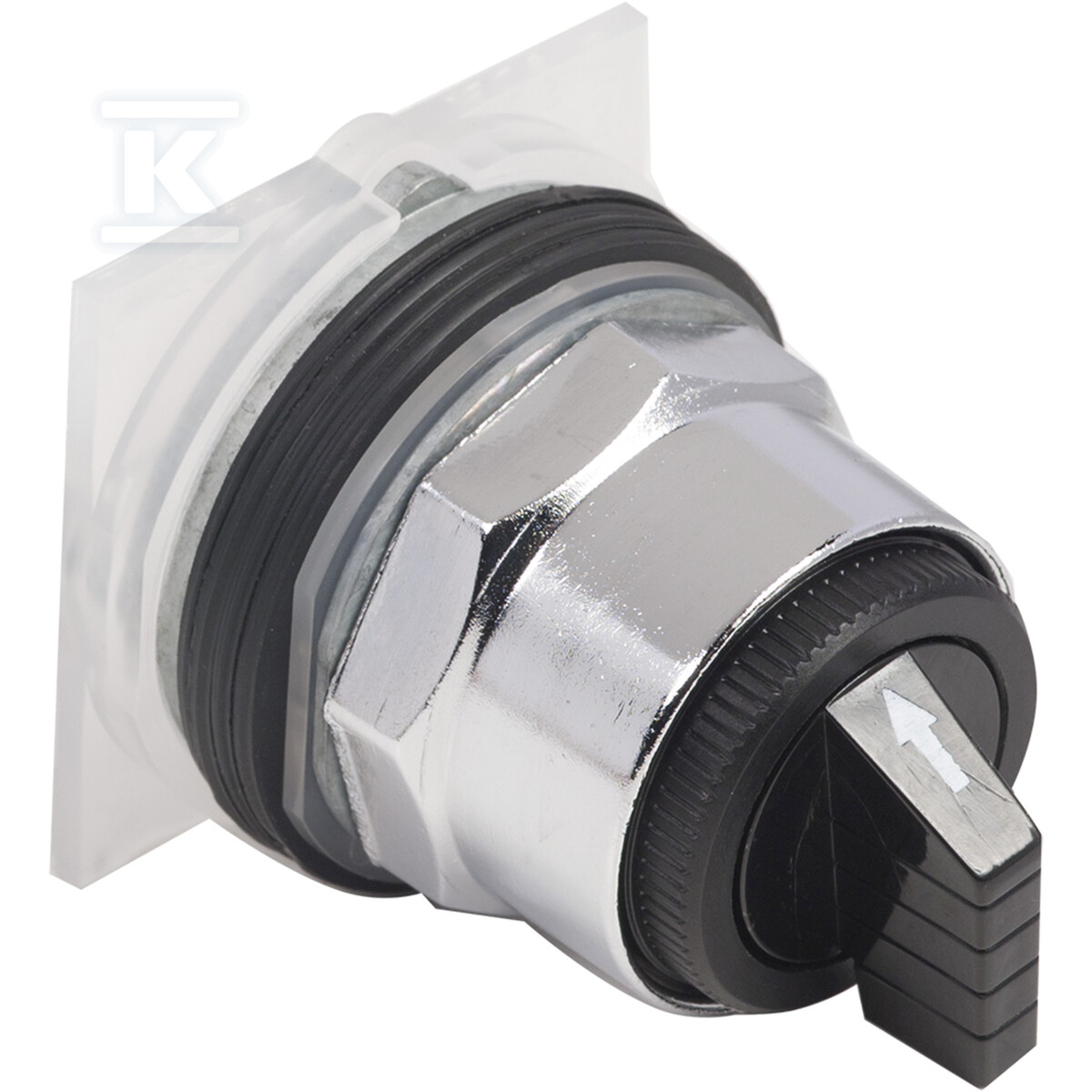

Przełącznik wyboru z serii Harmony 9001K przeznaczony jest do montażu panelowego w obudowach sterowniczych. Operator z czarnym pokrętłem i chromowanym pierścieniem czołowym realizuje trzy pozycje pracy z wychyleniem 70 deg w lewo / środek / prawo. Jest to wersja niepodświetlana, bez źródła światła, dostarczana jako operator bez bloków stykowych, z kodem cam C. Konstrukcja momentary / spring return left to center pozwala na chwilowe zadanie sygnału i automatyczny powrót do pozycji środkowej, co sprawdza się w sterowaniu funkcjami wymagającymi potwierdzenia.

Konstrukcja i wykończenie

Obudowa operatora wykonana jest z metalu, pierścień czołowy ma wykończenie chromowane, polerowane. Pokrętło jest czarne, okrągłe, typu knob. Seria 9001K to ciężka wersja przemysłowa, niepodświetlana, przeznaczona do pracy w Harmony control stations. Operator dostarczany jest bez bloków stykowych, liczba styków rozwiernych, zwiernych i przełącznych wynosi 0 w zestawie operatora. Rodzaj połączenia elektrycznego przewidziany dla współpracujących bloków stykowych to połączenie śrubowe.

Montaż i warunki środowiskowe

Montaż panelowy w otworze 30 mm, zgodnie z danymi producenta. Wytrzymałość mechaniczna i odporność środowiskowa odpowiadają klasom NEMA 1, 2, 3, 3R, 4, 6, 12, 13 oraz IP66. Producent deklaruje odporność na kurz, olej i warunki atmosferyczne, co przekłada się na zastosowanie w środowiskach wilgotnych i zapylonych. Napięcie znamionowe współpracujących obwodów to do 600 V. Operator nie posiada samopowrotu w rozumieniu stałego utrzymania pozycji, a działanie momentary zapewnia chwilowe zadziałanie.

Zastosowania i certyfikaty

Przełącznik znajduje zastosowanie w przemyśle spożywczym i napojów, chemicznym, górnictwie i przetwórstwie minerałów i metali, celulozowo-papierniczym, wodociągach i oczyszczalniach ścieków, motoryzacji, żurawia i wciągarek, obrabiarkach, transporcie lotniskowym i tekstyliach.

• montaż w stacjach sterowniczych Harmony
• sterowanie funkcjami wymagającymi pozycji środkowej jako neutralnej
• praca w warunkach NEMA 13 i IP66

Zgodność deklarowana przez producenta obejmuje CE oraz RoHS Compliant.
