Przełącznik obrotowy, 3 pozycyjny, 30 mm 9001KS72B

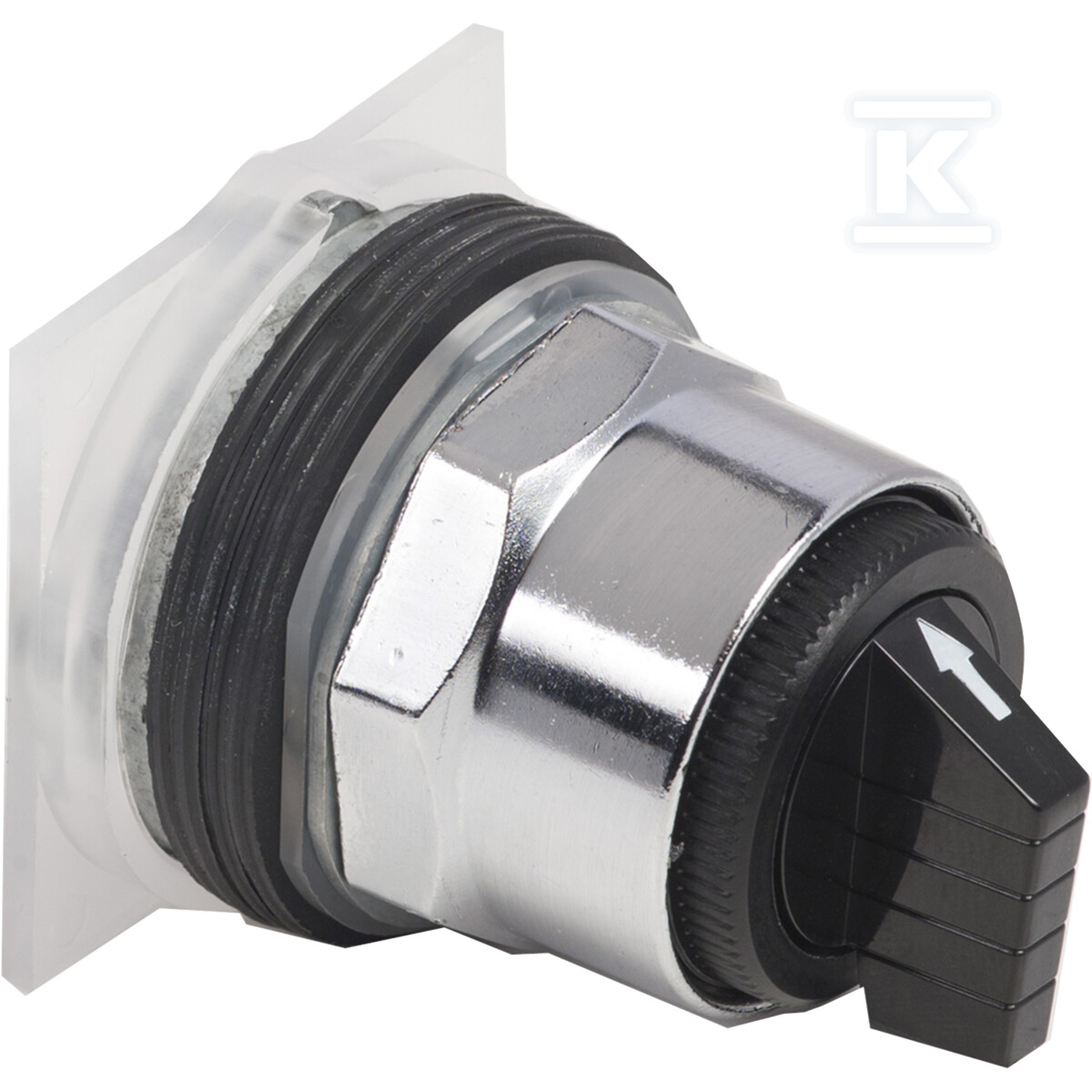

Głowica przełącznika obrotowego Harmony 9001K 30 mm 3-pozycyjna

Głowica przełącznika serii Harmony 9001K przeznaczona jest do sterowania ręcznego w obwodach sterowniczych maszyn i urządzeń przemysłowych. Wykonana z metalowym pierścieniem czołowym w kolorze chromu i czarną dźwignią, zapewnia czytelny wygląd i pewny chwyt. Jest to element podstawowy bez bloków stykowych, przeznaczony do połączenia z osobnymi blokami stykowymi mocowanymi na jednej śrubie. Konstrukcja umożliwia automatyczne uziemienie operatora bez dodatkowego okablowania, co upraszcza montaż i zwiększa bezpieczeństwo obsługi.

Konstrukcja i materiały

Pierścień czołowy wykonany jest z metalu i dostępny jest w wykończeniu chromowanym, co zapewnia odporność mechaniczną i estetyczny wygląd na panelu. Dźwignia operatora ma kolor czarny, a materiał głowicy to tworzywo z metalowym pierścieniem. Operator jest niepodświetlany i nie zawiera źródła światła. Głowica ma trzy pozycje pracy, z funkcją utrzymania w dwóch skrajnych położeniach i powrotem do środka z pozycji środkowej, co odpowiada typowej charakterystyce Maintained/Maintained/Momentary. Dźwignia typu standardowego, krótko zakończona, zapewnia precyzyjną obsługę przy ograniczonej przestrzeni.

Montaż i kompatybilność

Montaż odbywa się na panelu o średnicy otworu 31 mm, przy nominalnej średnicy montażowej 30 mm. Głowica serii 9001K współpracuje z blokami stykowymi Harmony 9001K mocowanymi jedną śrubą, co pozwala na szybki dobór liczby i rodzaju styków w zależności od aplikacji. Połączenie elektryczne bloków stykowych realizowane jest poprzez połączenie śrubowe. Głowica nie jest wyposażona w styki, liczba styków rozwiernych, zwiernych i przełącznych wynosi zero - jest to czysta głowica sterująca. Dzięki temu ten sam element może być używany z różnymi konfiguracjami styków, co zwiększa elastyczność projektową.

Parametry pracy i ochrona

Urządzenie deklaruje klasę ochrony NEMA 13, a w dokumentacji producenta wskazywana jest również odporność IP65, co oznacza skuteczną ochronę przed pyłem i strugami wody w typowych warunkach przemysłowych. Głowica nie jest przeznaczona do pracy w strefach zagrożonych wybuchem. Spełnia wymagania certyfikatów CE, UL E42259 CCN NKCR oraz CSA LR24590 Class 3211 03. Dzięki finger-safe blokom stykowym i modułom świetlnym system poprawia bezpieczeństwo obsługi.
