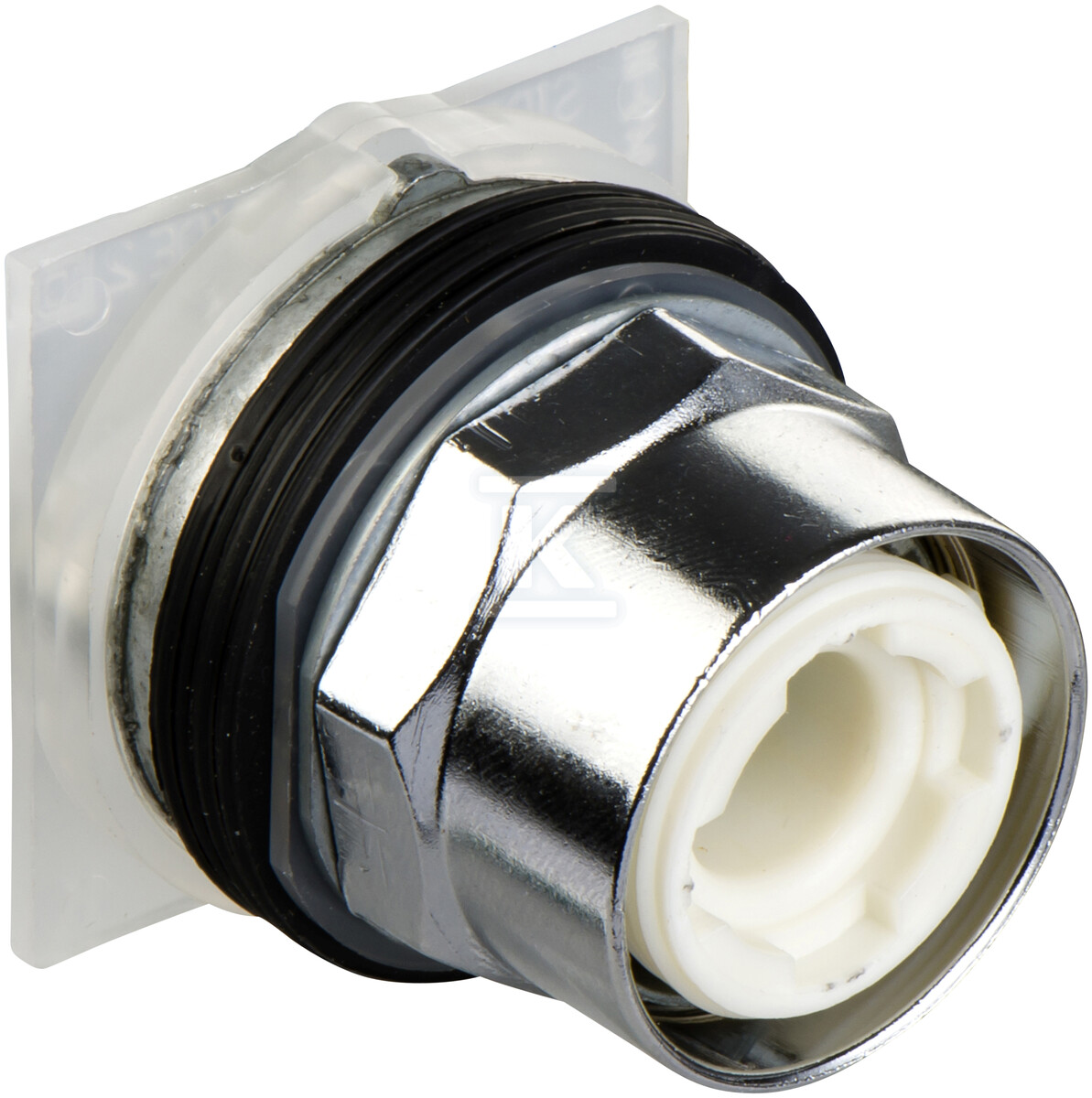

Przełącznik obrotowy, 4 pozycyjny, 30 mm 9001KS88

Głowica przełącznika obrotowego 4-pozycyjnego do montażu panelowego

Głowica serii Harmony 9001K przeznaczona jest do budowy selektora obrotowego z utrzymaniem pozycji. Wykonana jest jako element bazowy bez operatora, bez pokrętła i bez nakładki, z metalowym pierścieniem czołowym w wykończeniu chrom. Rozmiar montażowy 30 mm pozwala na instalację w standardowym otworze panelowym, a konstrukcja bez podświetlenia i bez samopowrotu zapewnia stabilną pracę w trybie Maintained/Maintained/Maintained/Maintained.

Budowa i montaż panelowy

Pierścień czołowy wykonany jest z metalu, kolor chrom, z zachowaniem klasycznego profilu serii 9001KS. Głowica montowana jest na panelu, średnica montażowa 30 mm, a profil operatora określany jest jako without handle, without cap without knob. Typ operatora to Operator Not Included, co oznacza, że pokrętło lub dźwignia dokupywane są oddzielnie. Działanie utrzymujące we wszystkich czterech pozycjach, skok 70 deg Left/Right, kod cam H, profil cam 8. Konstrukcja umożliwia automatyczne uziemienie operatora bez dodatkowego okablowania, a mocowanie bloku styków odbywa się jedną śrubą. Głowica dostarczana jest bez bloku styków, liczba styków rozwiernych, zwiernych i przełącznych wynosi 0, co wymaga doboru odpowiednich modułów stykowych z rodziny Harmony.

Ochrona i warunki pracy

Obudowa zapewnia stopień ochrony IP65 oraz klasę NEMA 1/2/3/3R/4/6/12/13, w tym NEMA 13 wskazane w danych ETIM. Typ Type K Dusttight/Oiltight Non-Illuminated potwierdza przydatność do zastosowań wewnętrznych i zewnętrznych w środowiskach narażonych na pył i wilgoć. Brak możliwości podświetlenia i brak źródła światła w głowicy upraszcza instalację w obwodach bez sygnalizacji świetlnej. Materiał pierścienia czołowego metal oraz uszczelnienie pozwalają na montaż w szafach sterowniczych i na panelach maszynowych pracujących w warunkach przemysłowych.

Zastosowanie i kompatybilność z systemem Harmony

Głowica 4-pozycyjna przeznaczona jest do kompletowania przełączników selektorowych w instalacjach sterowniczych, maszynach i rozdzielnicach. Kompatybilność z serią 9001K/9001KS umożliwia dobór szerokiego zestawu akcesoriów metalowych do personalizacji produktu. Współpraca z blokami styków finger-safe zwiększa bezpieczeństwo obsługi, a konstrukcja bez klucza i bez możliwości zdjęcia klucza upraszcza codzienną eksploatację. Zgodność potwierdzają certyfikaty CE, CSA LR24590 Class 3211 03 oraz UL E42259 CCN NKCR, a produkt jest oznaczony jako RoHS Compliant.
