Przełącznik wyboru 2 pozycyjny, 30 mm 9001SKS11

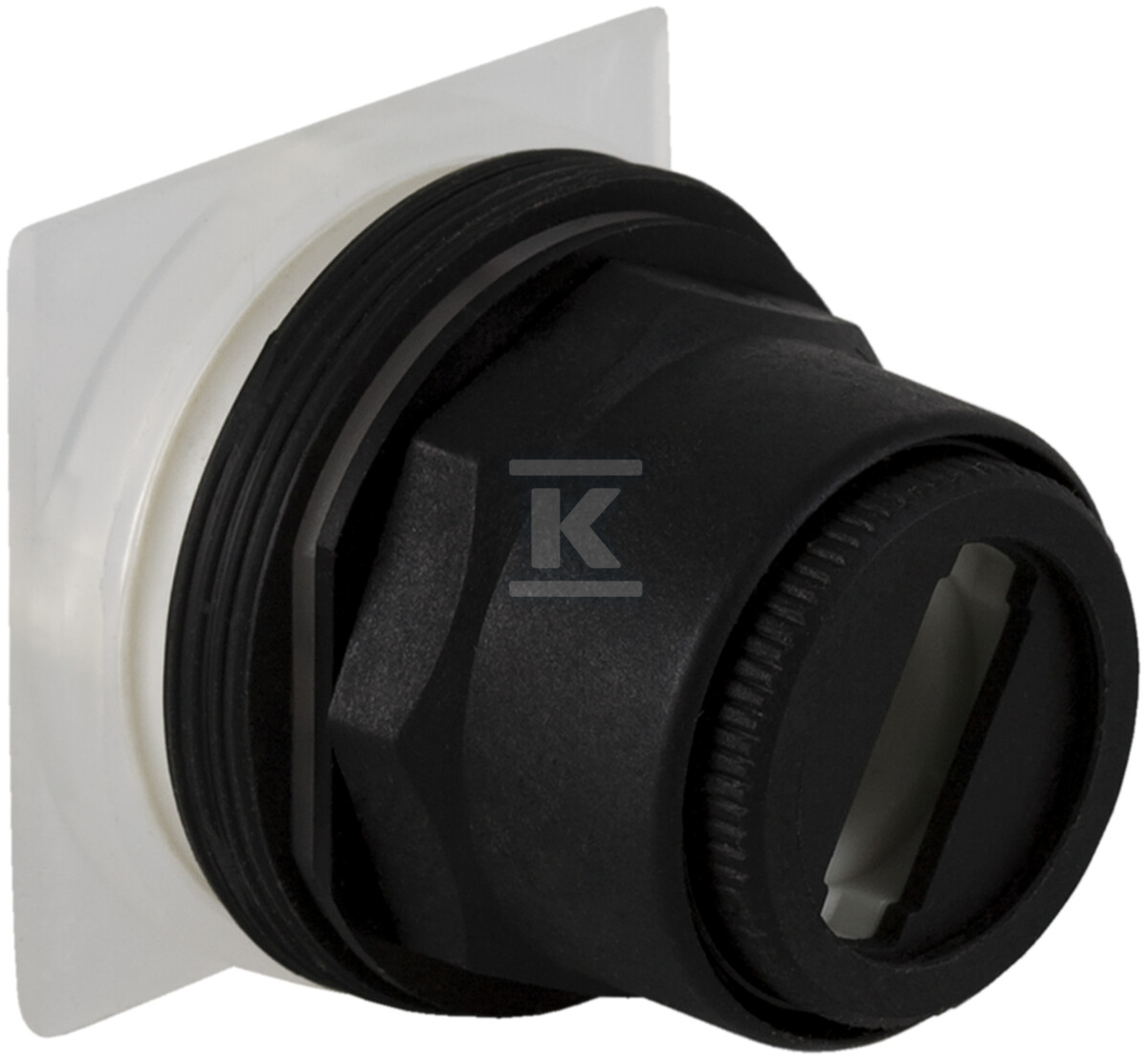

Głowica przełącznika wyboru 2-pozycyjnego 30 mm z serii Harmony 9001SK

Głowica przełącznika wyboru 2-pozycyjnego 30 mm przeznaczona jest do montażu panelowego w obwodach sterowniczych wymagających ręcznego wyboru jednej z dwóch utrzymywanych pozycji. Jest to element wykonawczy bez pokrętła, niepodświetlany, z utrzymaniem w obu położeniach, przeznaczony do współpracy z osobno dobieranymi blokami stykowymi. Konstrukcja typu SK z tworzywa sztucznego pozwala na szybki montaż w otworze okrągłym i budowę kompletnego manipulatora w systemie modułowym 9001SK.

Montaż i budowa

Operator montuje się w wycięciu panelowym o średnicy 30 mm, przy czym w danych ETIM podawana jest średnica otworu 31 mm. Blok stykowy z wymaganą konfiguracją styków rozwiernych, zwiernych lub przełącznych montuje się do głowicy po instalacji, co daje pełną swobodę konfiguracji obwodu. Przełącznik jest utrzymywany w obu pozycjach, nie posiada funkcji samopowrotu i nie jest przystosowany do podświetlenia. Zastosowano obudowę z tworzywa sztucznego, w wersji czarnej, z nakrętką montażową z tworzywa. Klasa ochrony przed porażeniem elektrycznym to klasa II zgodnie z IEC 61140.

Odporność środowiskowa i certyfikaty

Głowica zapewnia stopień ochrony IP66 według IEC 60529 oraz klasyfikację NEMA 4X. Po prawidłowym zamontowaniu z osłoną soczewki operator uzyskuje dopuszczenie UL do środowisk typu 1, 2, 3, 3R, 4, 4X, 6, 12 i 13. Produkt jest certyfikowany przez UL, CSA i CE, z certyfikatem CSA LR 25490 class 3211 03 oraz wpisem UL file E42259 CCN NKCR. Deklarowany zakres pracy to od -25°C do 70°C, a trwałość mechaniczna wynosi 0,5 miliona cykli.

Zastosowanie i kompatybilność

Moduł 9001SKS11 jest elementem linii 9001SK przeznaczonej do ciężkiego przemysłu. Sprawdzi się w petrochemii, metalurgii, górnictwie, przemyśle naftowo-gazowym, oczyszczaniu ścieków oraz motoryzacji, gdzie wymagana jest odporność na pył, zachlapania i agresywne środowisko. Dzięki konstrukcji modułowej głowica współpracuje z szeroką gamą dodatków systemu Harmony 9001K/9001SK, w tym blokami stykowymi i osłonami. Brak wbudowanych styków oznacza, że instalator dobiera układ stykowy zgodnie z potrzebami sterowania, a brak pokrętła pozwala na wybór kształtu i oznaczenia zgodnie z dokumentacją maszyny.
