Przełącznik wyboru 4 pozycyjny, 30 mm 9001SKS88B

Czteropozycyjny przełącznik selektorowy do montażu panelowego

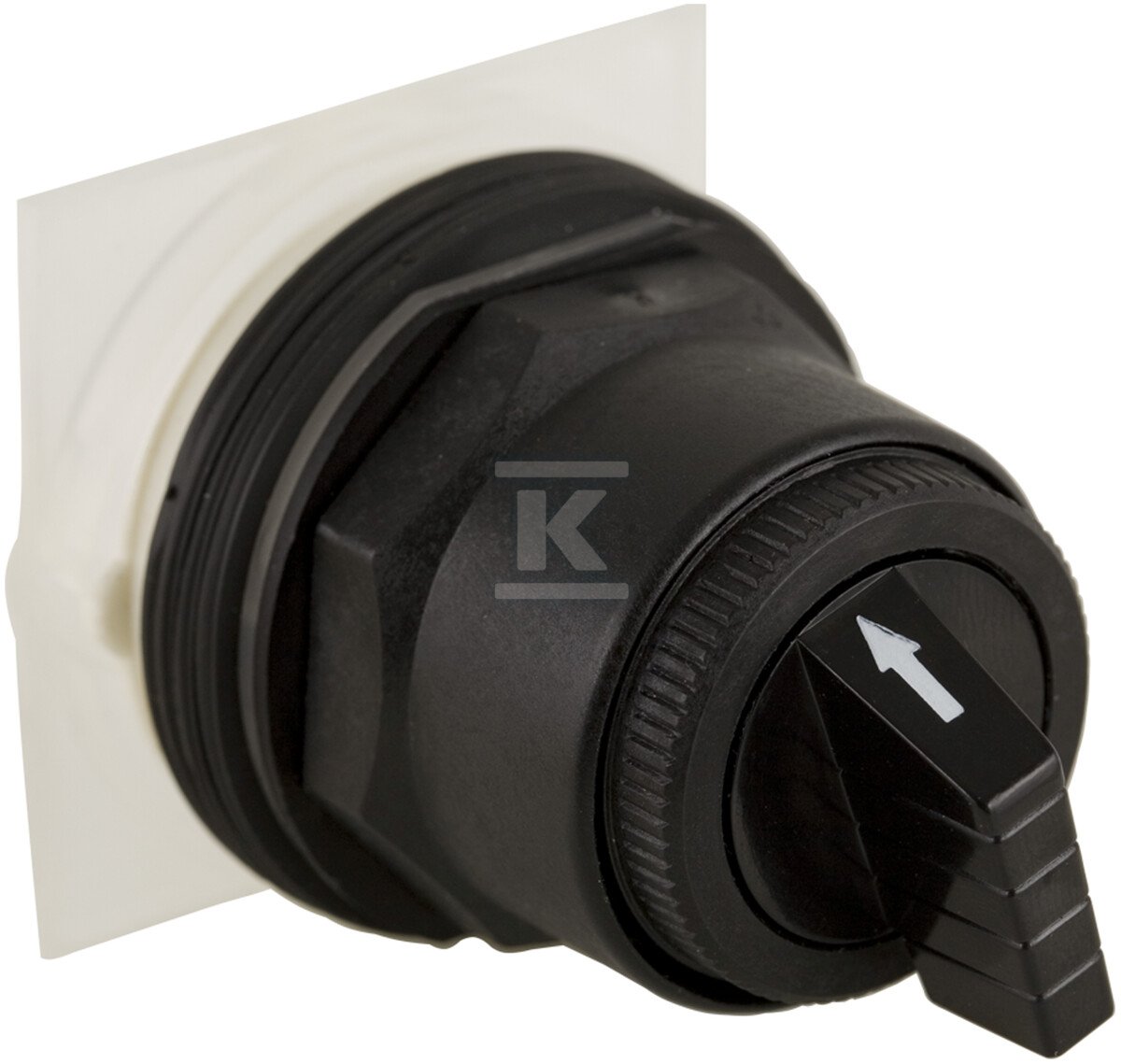

Przełącznik selektorowy z czarną gałką i krótką dźwignią przeznaczony jest do sterowania maszyn i urządzeń z poziomu pulpitu. Działa w trybie utrzymującym na każdej z czterech pozycji, bez samopowrotu i bez podświetlenia. Wykonanie z tworzywa sztucznego z podwójną izolacją zapewnia klasę ochrony przeciwporażeniowej II wg IEC 61140. Urządzenie dostarczane jest jako głowica bez bloku styków, przeznaczona do współpracy z elementami stykowymi.

Montaż i konstrukcja mechaniczna

Montaż odbywa się w standardowym wycięciu panelowym o średnicy 30 mm, przy średnicy otworu podawanej jako 31 mm. Rozeta z tworzywa sztucznego w kolorze czarnym zamyka element na froncie, a operator ma postać krótkiej gałki typu standardowego, czarna. Mechanizm z came H i profilem 8 zapewnia stabilne utrzymanie pozycji. Działanie utrzymujące na każdej pozycji, bez możliwości podświetlenia i bez źródła światła wbudowanego w głowicę. Liczba styków w głowicy wynosi zero, ponieważ jest to element wykonawczy bez bloku stykowego.

Ochrona, warunki pracy i certyfikaty

Obudowa spełnia stopień ochrony IP66 wg IEC 60529. Parametr ten przekłada się na odporność na pył, zachlapania wodą i wibracje, co pozwala na pracę w środowiskach przemysłowych. Temperatura pracy to -25 °C do 70 °C, a temperatura przechowywania -40 °C do 70 °C. Zastosowano obróbkę ochronną TC. Urządzenie posiada certyfikaty CE, UL oraz CSA.

Zastosowanie w sterowaniu maszyn

Głowica stanowi uniwersalne wejście do wyboru trybów pracy. Łatwa instalacja w panelu 30 mm i szybkie połączenie z obwodami sterowniczymi ułatwiają integrację z szafami sterowniczymi. Dzięki odporności na uderzenia i korozję tworzywa, przełącznik zachowuje działanie po ekspozycji na trudne warunki.
