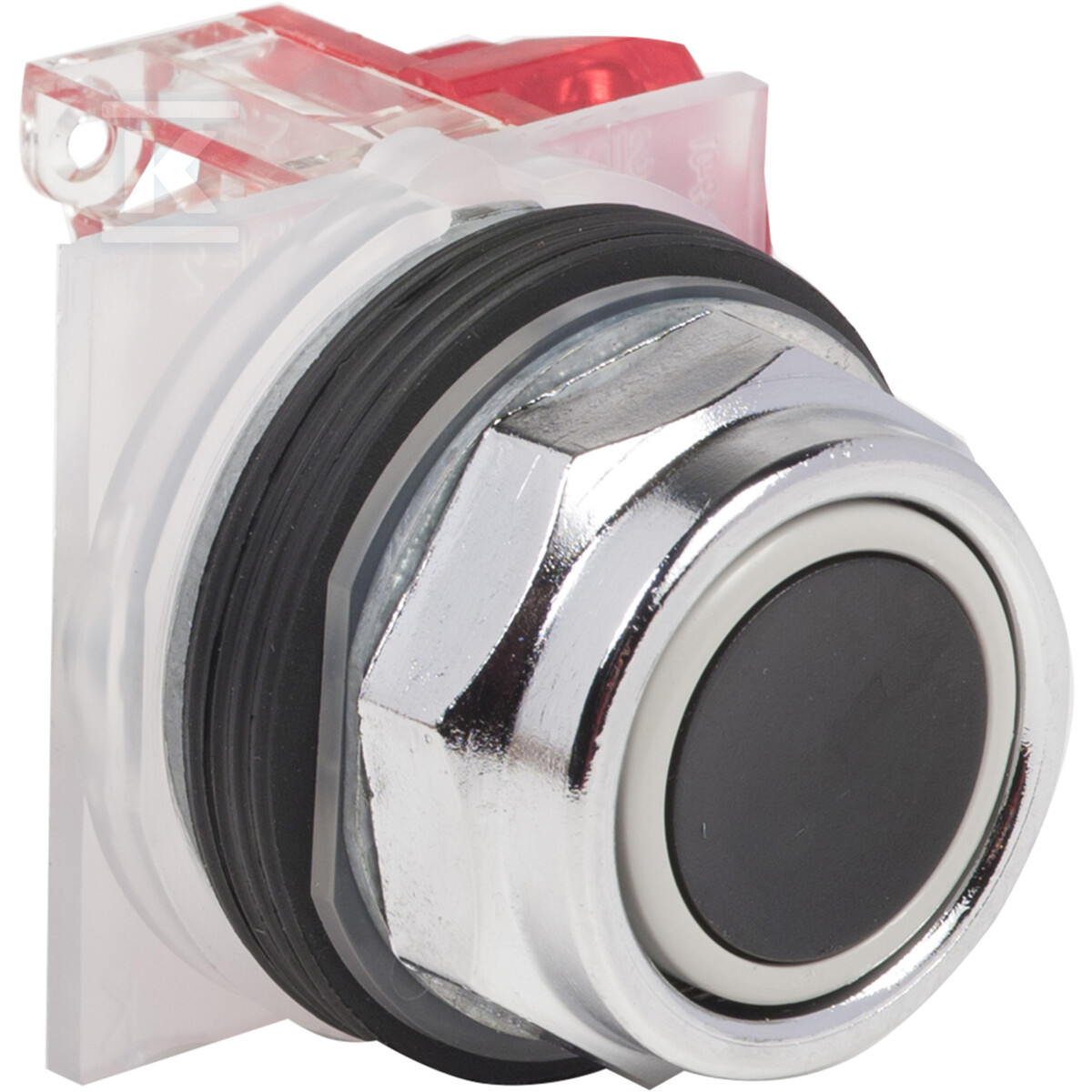

Przycisk 600VAC 10A 30mm T\K 9001KR1BH6

Przycisk sterowniczy płaski z samopowrotem do paneli maszynowych

Przycisk przeznaczony do montażu w panelach sterowniczych maszyn i urządzeń przemysłowych. Wykonanie z płaską soczewką okrągłą w kolorze czarno-białym zapewnia czytelny wygląd i stabilne osadzenie w otworze montażowym. Mechanizm z samopowrotem i dwoma pozycjami sterowniczymi pozwala na krótkie impulsowe załączenie bez konieczności blokowania przycisku.

Konstrukcja i montaż

Pierścień czołowy wykonany jest z metalu, co daje sztywną ramę mocującą i odporność na mechaniczne uszkodzenia w warunkach przemysłowych. Przycisk posiada pierścień czołowy i jest przeznaczony do otworu o średnicy 31 mm, co odpowiada typowej średnicy montażowej 30 mm stosowanej w aparaturze sterowniczej. Soczewka ma kształt okrągły, a rodzaj przycisku to płaski, nieprzezroczysty. Połączenie elektryczne realizowane jest poprzez połączenie śrubowe, co ułatwia instalatorowi szybkie i pewne podłączenie przewodów w rozdzielnicy.

• metalowy pierścień czołowy w kolorze chrom
• płaska, okrągła soczewka czarno-biała
• montaż w otworze 31 mm z pierścieniem czołowym
• mechanizm z samopowrotem, 2 pozycje sterownicze
• zaciski śrubowe

Oświetlenie i warunki pracy

Urządzenie przewiduje możliwość podświetlenia, co pozwala na sygnalizację stanu pracy lub zwiększenie widoczności przycisku w słabo oświetlonych panelach. Stopień ochrony określony w danych ETIM dla IP ma wartość Inne, natomiast podana jest klasa NEMA 13, wskazująca na odporność na pył i zachlapanie w typowych środowiskach przemysłowych. Parametry znamionowe wynikające z oznaczenia produktu to 600 V AC i 10 A, co pozwala na zastosowanie w obwodach sterowniczych niskiego napięcia.

Zastosowanie w obwodach sterowniczych

Przycisk nadaje się do sterowania impulsowego maszyn, linii produkcyjnych i rozdzielnic, gdzie wymagane jest krótkie zadziałanie z automatycznym powrotem. Dzięki samopowrotowi i płaskiej formie sprawdza się w panelach z ograniczoną głębokością montażową. Możliwość podświetlenia ułatwia integrację z systemami sygnalizacji wizualnej, a solidna konstrukcja zapewnia trwałe osadzenie w stalowych lub aluminiowych drzwiach szaf. Połączenie śrubowe oraz klasa NEMA 13 czynią go praktycznym wyborem dla instalatora przy montażu w środowiskach narażonych na zapylenie i zachlapanie.
