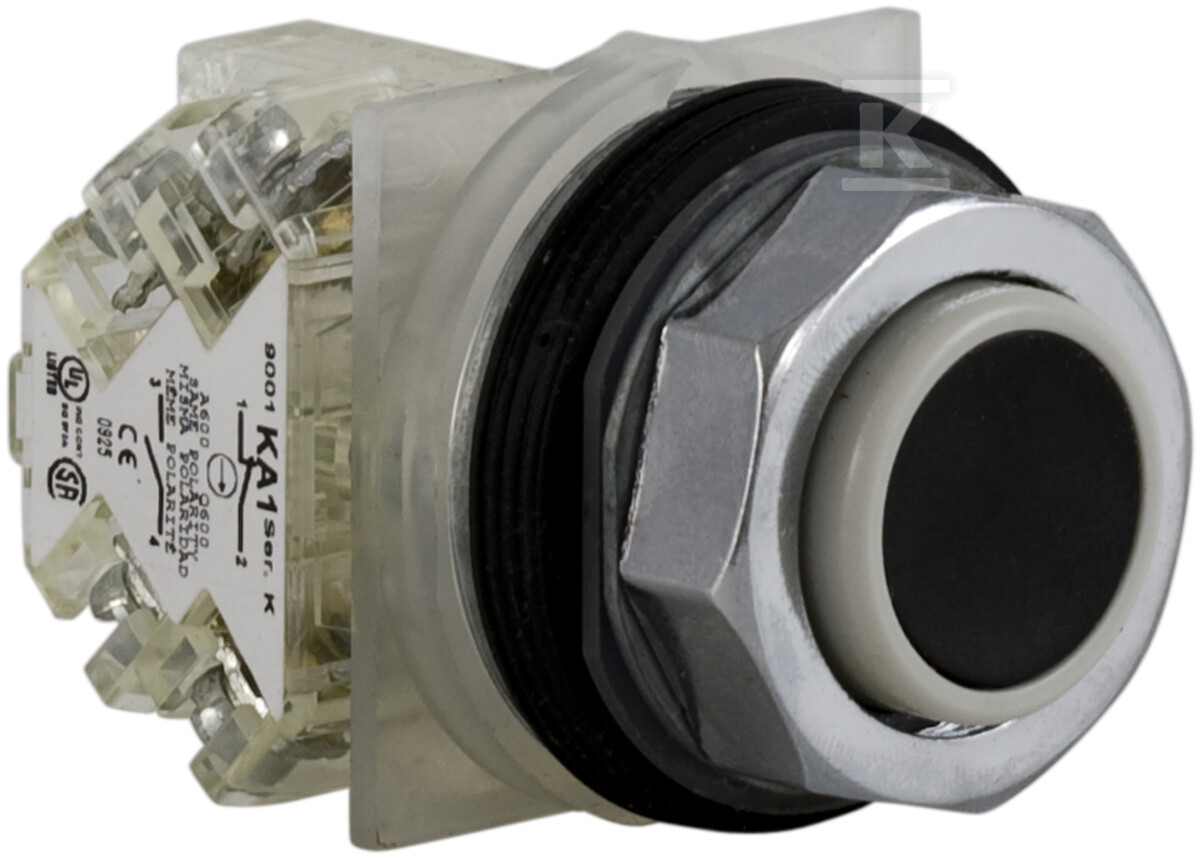

Przycisk wystający, Harmony 9001K, czarny, metalowy, 1NO+1NC, z blokiem styków 9001KR3BH13

Przycisk wystający metalowy do sterowania i sygnalizacji maszyn

Przycisk wystający z serii Harmony 9001K to element sterowniczy przeznaczony do montażu w panelach maszyn i urządzeń przemysłowych. Wykonany w wersji czarnej z metalowym pierścieniem czołowym w kolorze chrom, zapewnia czytelny interfejs do uruchamiania i zatrzymywania procesów. Wersja z blokiem styków 1NO+1NC i samopowrotem pozwala na pewne załączanie i rozłączanie obwodów sterowniczych bez konieczności utrzymywania przycisku w pozycji wciśniętej.

Konstrukcja i montaż w panelu

Obudowa z pierścieniem czołowym z metalu i płaską, okrągłą soczewką w kolorze czarno-białym daje wyraźny kontrast, który ułatwia identyfikację funkcji na panelu i ogranicza błędy przy instalacji oraz konserwacji. Przycisk ma charakter wystający, z samopowrotem, i dwie pozycje sterownicze. Montaż odbywa się w standardowym otworze montażowym O30 mm, co pozwala na szybką wymianę i integrację z istniejącymi panelami serii Harmony 9001K. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co zapewnia stabilny kontakt i wygodę podłączenia przewodów w warunkach warsztatowych.

• metalowy pierścień czołowy w kolorze chrom
• płaska, okrągła soczewka, kolor czarno-biały, nieprzezroczysta
• montaż w standardowym otworze O30 mm z pierścieniem czołowym
• samopowrót, brak funkcji bez samopowrotu

Budowa stykowa i możliwości elektryczne

Wewnętrzny blok styków zapewnia konfigurację 1 styk zwierny NO i 1 styk rozwierny NC, bez styków przełącznych. Rozwiązanie jest przygotowane do pracy w obwodach sterowniczych z możliwością podświetlenia, co zwiększa czytelność w słabo oświetlonych panelach. Schemat działania jest prosty i zrozumiały, a wyraźne oznaczenia kolorystyczne minimalizują ryzyko pomyłki podczas okablowania.

• 1NO + 1NC w komplecie z blokiem styków
• możliwość podświetlenia
• połączenie śrubowe

Odporność mechaniczna i warunki pracy

Przycisk jest odporny na uderzenia i wibracje występujące w środowisku maszynowym. Zgodnie z opisem producenta zapewnia stopień ochrony IP66, czyli odporność na kurz i zachlapania wodą, a parametr ETIM wskazuje klasę NEMA 13. Dzięki temu sprawdzi się w trudnych warunkach pracy, w zakładach produkcyjnych i na stanowiskach narażonych na zabrudzenia. Prosta budowa i wyraźne kolory ułatwiają szybką identyfikację funkcji, a solidny pierścień metalowy zwiększa trwałość mechaniczna w codziennej eksploatacji.
