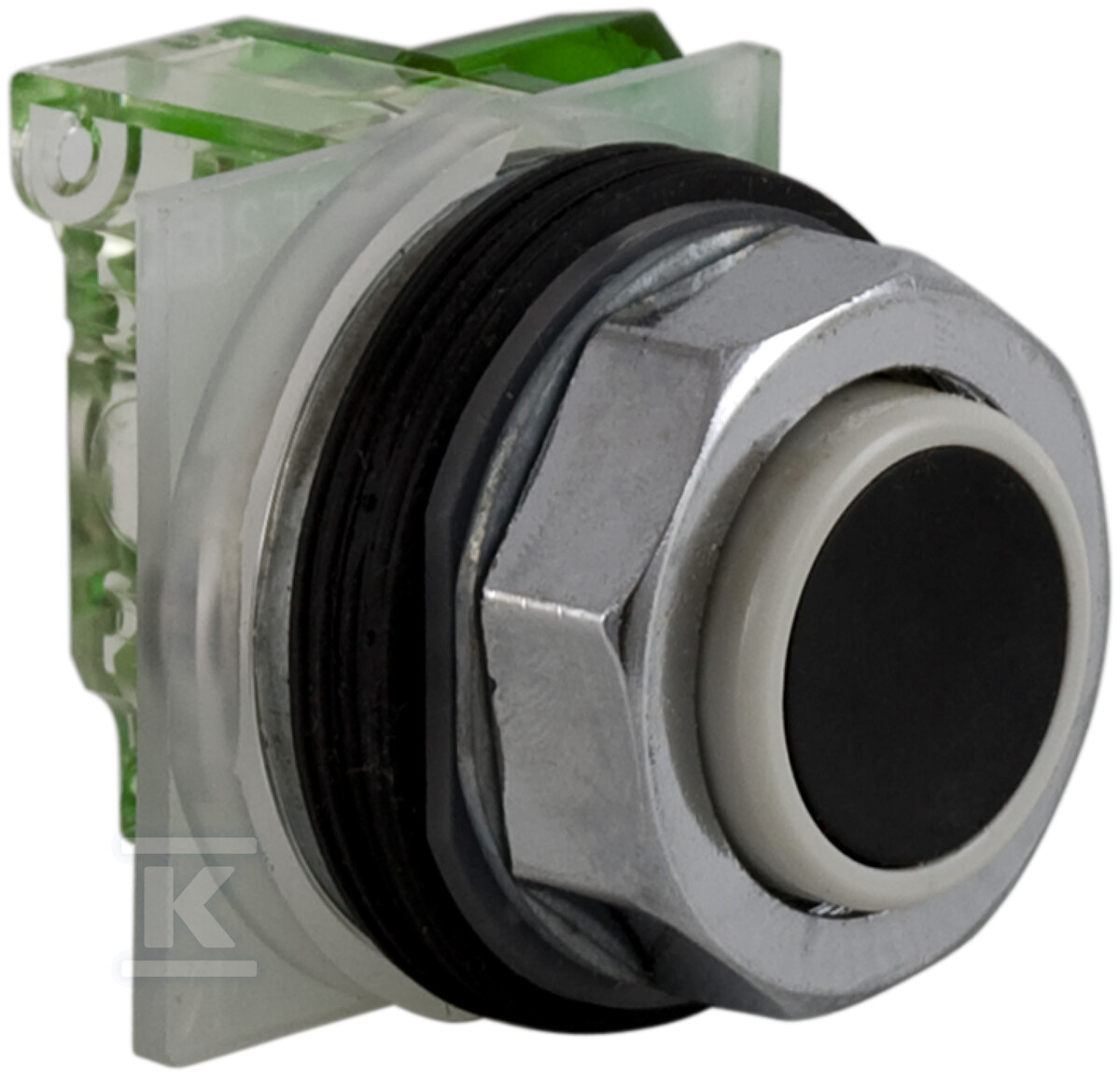

Przycisk wystający, Harmony 9001K, czarny, metalowy, 2 pozycyjny, 1NO, z blokiem styków 9001KR3BH5

Przycisk sygnałowy Harmony 9001K do sterowania maszynami przemysłowymi

Przycisk wystający z serii Harmony 9001K tworzy czytelny interfejs sterowania dla maszyn i paneli operatorskich. Metalowy pierścień czołowy w wykończeniu chromowym z okrągłą, płaską soczewką w kolorze czarno-białym zapewnia szybką identyfikację funkcji, a konstrukcja z samopowrotem i dwoma pozycjami sterowniczymi ogranicza błędy obsługi. Możliwość podświetlenia pozwala na sygnalizację stanu pracy nawet w słabo oświetlonych pomieszczeniach.

Konstrukcja i montaż

Urządzenie montuje się w standardowym otworze montażowym o średnicy 31 mm, z pierścieniem czołowym stabilizującym pozycję na panelu. Pierścień czołowy wykonany jest z metalu, co przekłada się na stabilność mechaniczną i odporność na odkształcenia przy dociśnięciu. Soczewka o kształcie okrągłym i płaskim profilu ułatwia czyszczenie i ogranicza gromadzenie zabrudzeń. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co daje pewny styk i możliwość szybkiej kontroli połączeń podczas instalacji i konserwacji. Konstrukcja z samopowrotem zapewnia automatyczny powrót do pozycji wyjściowej po zwolnieniu, a brak funkcji bez samopowrotu upraszcza logikę sterowania.

Sterowanie i parametry elektryczne

Przycisk jest dwupołożeniowy z jednym stykiem zwiernym typu NO i bez styków rozwiernych oraz przełącznych. Taki układ jest typowy dla sygnalizacji i uruchamiania obwodów pomocniczych, gdzie potrzebne jest krótkie zamknięcie styku w momencie naciśnięcia. Możliwość podświetlenia otwiera zastosowanie w sygnalizacji stanu maszyny, a wyraźny kontrast kolorystyczny czarno-białej soczewki wspiera szybką orientację operatora. Połączenie śrubowe ułatwia instalatorowi podłączenie przewodów o różnych przekrojach i pozwala na szybką weryfikację poprawności okablowania.

Odporność i warunki pracy

Konstrukcja jest odporna na uderzenia i wibracje występujące w środowisku przemysłowym. Zapewnia stopień ochrony IP66, czyli pełną ochronę przed pyłem oraz silnym strumieniem wody, co pozwala na pracę w zapylonych halach i przy okresowym myciu paneli. Dodatkowo deklarowana zgodność z klasą NEMA 13 potwierdza przydatność w warunkach z olejami i płynami przemysłowymi. Metalowy pierścień czołowy i nieprzezroczysta soczewka zwiększają trwałość mechaniczną, a odporność na czynniki środowiskowe ogranicza konieczność częstej wymiany w trudnych warunkach eksploatacji.
