Przycisk wystający, czerwony, 2 pozycyjny, metalowy, 1NO+1NC, z blokiem styków Harmony 9001K 9001KR3RH13

Przycisk metalowy wystający do sterowania maszynami z serii Harmony 9001K

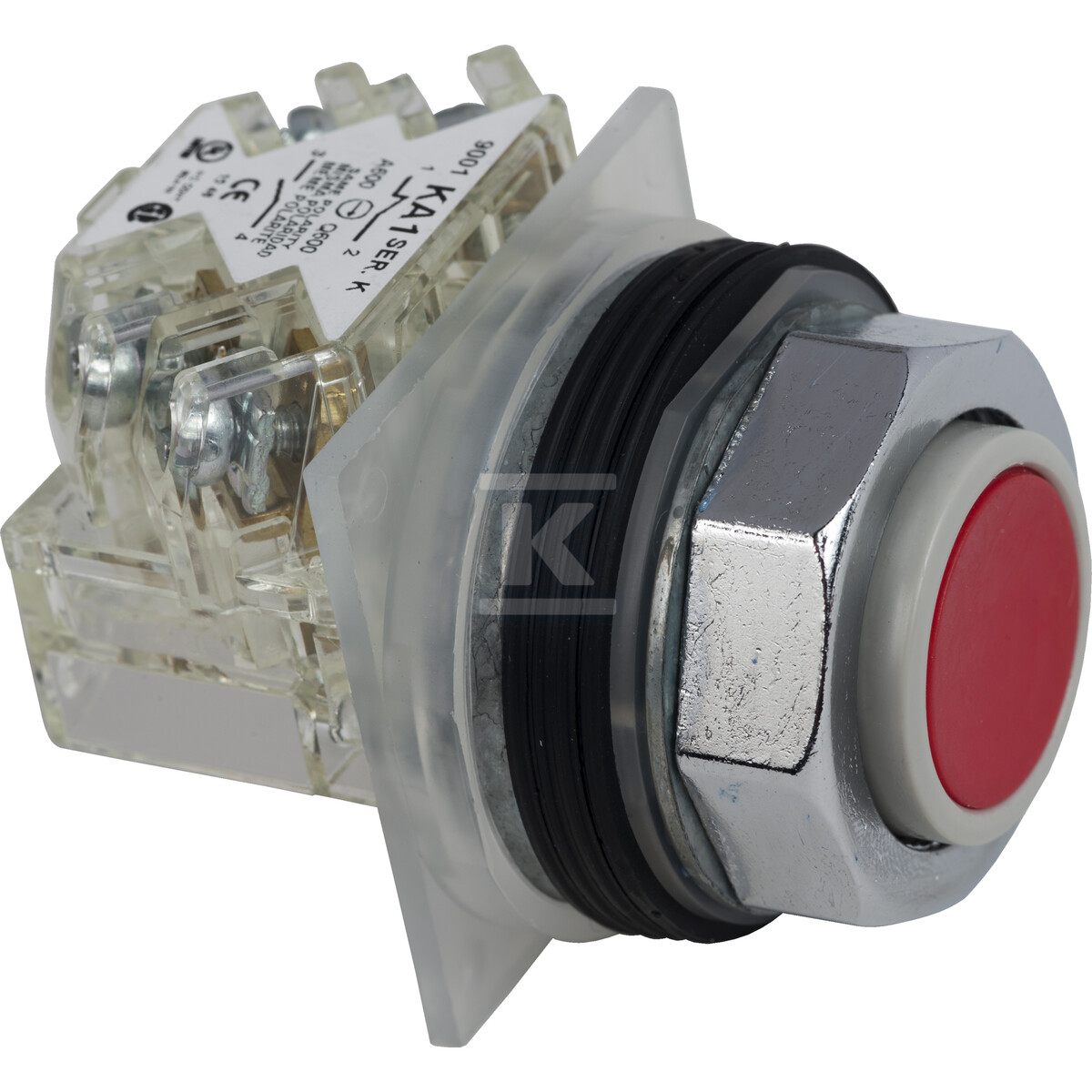

Przycisk wystający z metalowym pierścieniem czołowym i czerwoną soczewką okrągłą to element serii Harmony 9001K przeznaczony do montażu panelowego w maszynach i rozdzielnicach. Konstrukcja wysoka, z samopowrotem, zapewnia wyraźny skok i pewny powrót do pozycji wyjściowej, a dwa położenia sterownicze z blokiem styków 1NO+1NC pozwalają na realizację funkcji start/stop lub sygnalizacji w jednym miejscu. Możliwość podświetlenia i wyraźny kontrast kolorystyczny ułatwiają szybką identyfikację funkcji, co ogranicza błędy przy instalacji i konserwacji.

Budowa i montaż

Pierścień czołowy wykonany jest z metalu, wykończony chromem, z wyraźnie zaznaczoną okrągłą soczewką przycisku. Wysoki typ przycisku wystającego daje dobrą ergonomię nacisku nawet w rękawicach. Montaż odbywa się w standardowym otworze panelowym 30 mm, z potwierdzeniem 31 mm, co odpowiada typowym otworom dla serii 9001K. Złącze elektryczne to połączenie śrubowe, co zapewnia stabilny kontakt i prostą wymianę przewodów w warunkach serwisowych. Operator jest samopowrotny, bez funkcji blokady, a obecność pierścienia czołowego stabilizuje element w otworze i poprawia wygląd frontu pulpitu.

• metalowy pierścień czołowy chromowany
• okrągła soczewka, przycisk wysoki
• montaż panelowy w otworze 30 mm
• połączenie śrubowe
• konstrukcja samopowrotna, momentary

Funkcja sterująca i parametry elektryczne

Urządzenie pracuje w dwóch pozycjach sterowniczych i jest wyposażone w jeden styk zwierny NO oraz jeden styk rozwierny NC, bez styków przełącznych. Taka kombinacja 1NO+1NC jest typowa do obwodów sterujących wymagających równoległej sygnalizacji stanu. Przycisk jest przystosowany do podświetlenia, co pozwala na wersje sygnalizacyjne w obwodach maszyn. Parametry elektryczne to 10 A i 600 V dla serii, przy typowym działaniu spring return. Dzięki temu element sprawdza się w obwodach sterowniczych niskiego i średniego prądu, gdzie wymagana jest szybka reakcja i wyraźny sygnał manualny.

Odporność i zastosowanie w trudnych warunkach

W opisie producenta wskazywany jest stopień ochrony IP66, czyli odporność na kurz i zachlapania wodą, oraz klasa NEMA 13, potwierdzana jako NEMA 13 i klasa NEMA 4/13. Taki poziom zabezpieczenia pozwala na pracę w środowiskach przemysłowych, z pyłem i wilgocią, bez utraty funkcjonalności. Rozwiązanie jest przeznaczone do sterowania maszynami, paneli operatorskich i rozdzielnic, gdzie liczy się trwałość mechaniczna, czytelność optyczna i prosta instalacja w standardowym otworze.
