Przycisk 600VAC 10A 30mm T\K 9001KR8P1GH25

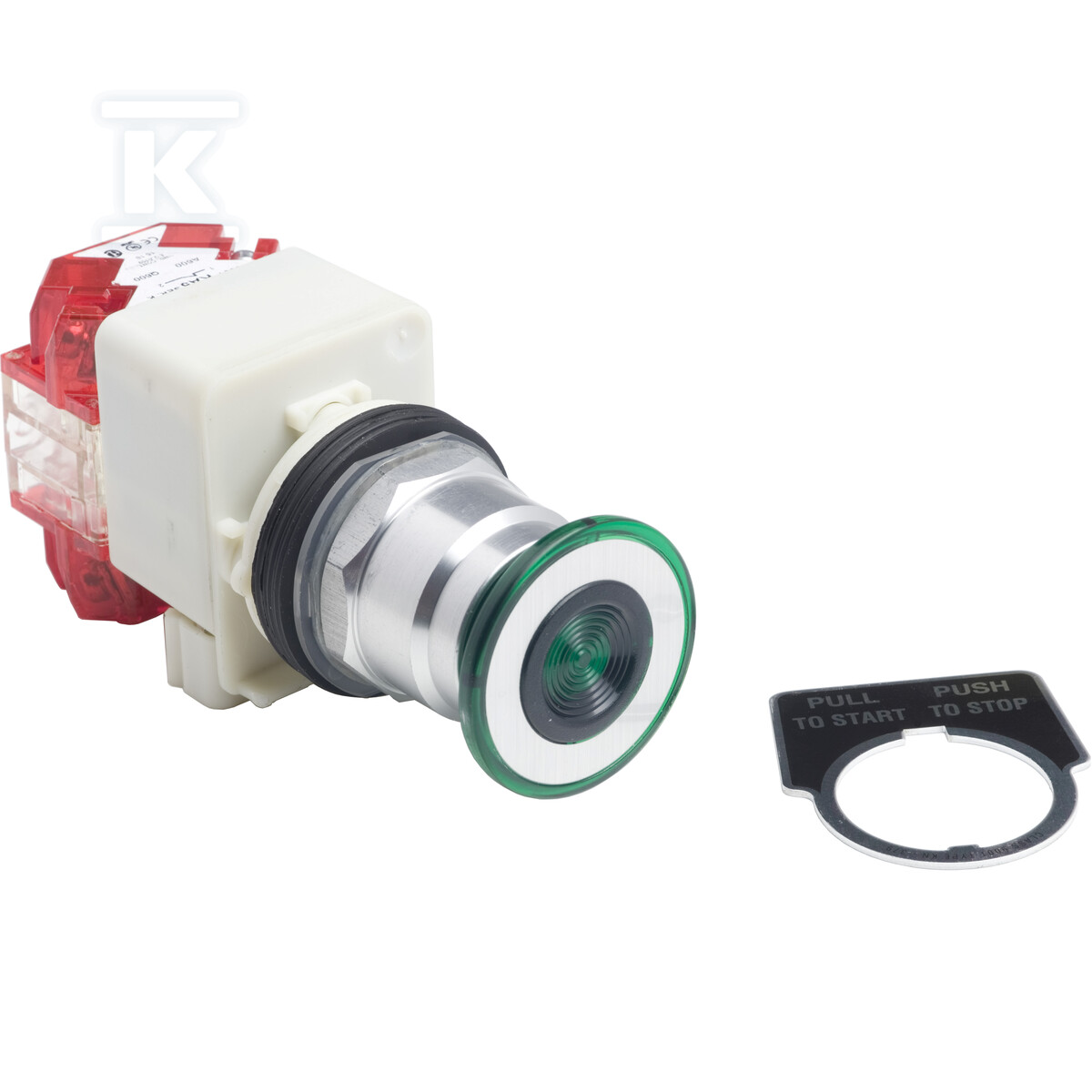

Przycisk grzybkowy podświetlany 30 mm z serii Harmony 9001K

Przycisk grzybkowy podświetlany o średnicy 30 mm przeznaczony do sterowania i sygnalizacji w obwodach maszyn i rozdzielnic. Wykonany w metalowej obudowie z chromowanym pierścieniem czołowym i zieloną soczewką okrągłą, zapewnia czytelny sygnał wizualny w miejscu obsługi. Konstrukcja push/pull z samopowrotem umożliwia dwupołożeniowe sterowanie z centralnym utrzymaniem, co sprawdza się w aplikacjach wymagających potwierdzenia działania i bezpiecznego powrotu do pozycji wyjściowej.

Konstrukcja i montaż

Korpus wykonano z metalu, a pierścień czołowy ma wykończenie chromowane. Przycisk posiada pierścień czołowy i jest przeznaczony do montażu w standardowym otworze panelowym o średnicy 31 mm, co ułatwia instalację w rozdzielnicach o średnicy 30 mm. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co pozwala na szybkie i pewne podłączenie przewodów przez instalatora. Możliwość podświetlenia jest wbudowana, a zasilanie źródła światła wynosi 120 V. Element nie jest przezroczysty, a soczewka ma kształt okrągły.

Parametry elektryczne i działanie

Urządzenie pracuje w obwodach prądu przemiennego do 600 V AC przy prądzie znamionowym 10 A. Stykowe wykonanie to 2 styki rozwierne NC, bez styków zwiernych i przełącznych. W praktyce oznacza to sygnalizację stanu otwartego obwodu przy naciśnięciu i zwolnienie przy powrocie. Mechanizm push/pull z samopowrotem zapewnia stabilną pracę w trybie centralnie utrzymanym, a konstrukcja 2-pozycyjna wspiera logikę sterowania typu naciśnij-pociągnij. Podświetlenie zielone zwiększa widoczność przycisku w słabo oświetlonych panelach.

Zastosowanie i warunki pracy

Przycisk z serii Harmony 9001K przeznaczony jest do montażu na panelach sterowniczych maszyn przemysłowych, rozdzielnic i szaf operatorskich. Stopień ochrony określony jest normą NEMA 13, co wskazuje na przydatność w środowiskach narażonych na pył i zachlapania. Metalowa budowa i chromowany pierścień zwiększają odporność mechaniczną w codziennej eksploatacji.
