Przycisk 600VAC 10AMP 30mm SK +opcje 9001SKR1BH6

Przycisk sterowniczy 30 mm bez podświetlenia do paneli maszynowych

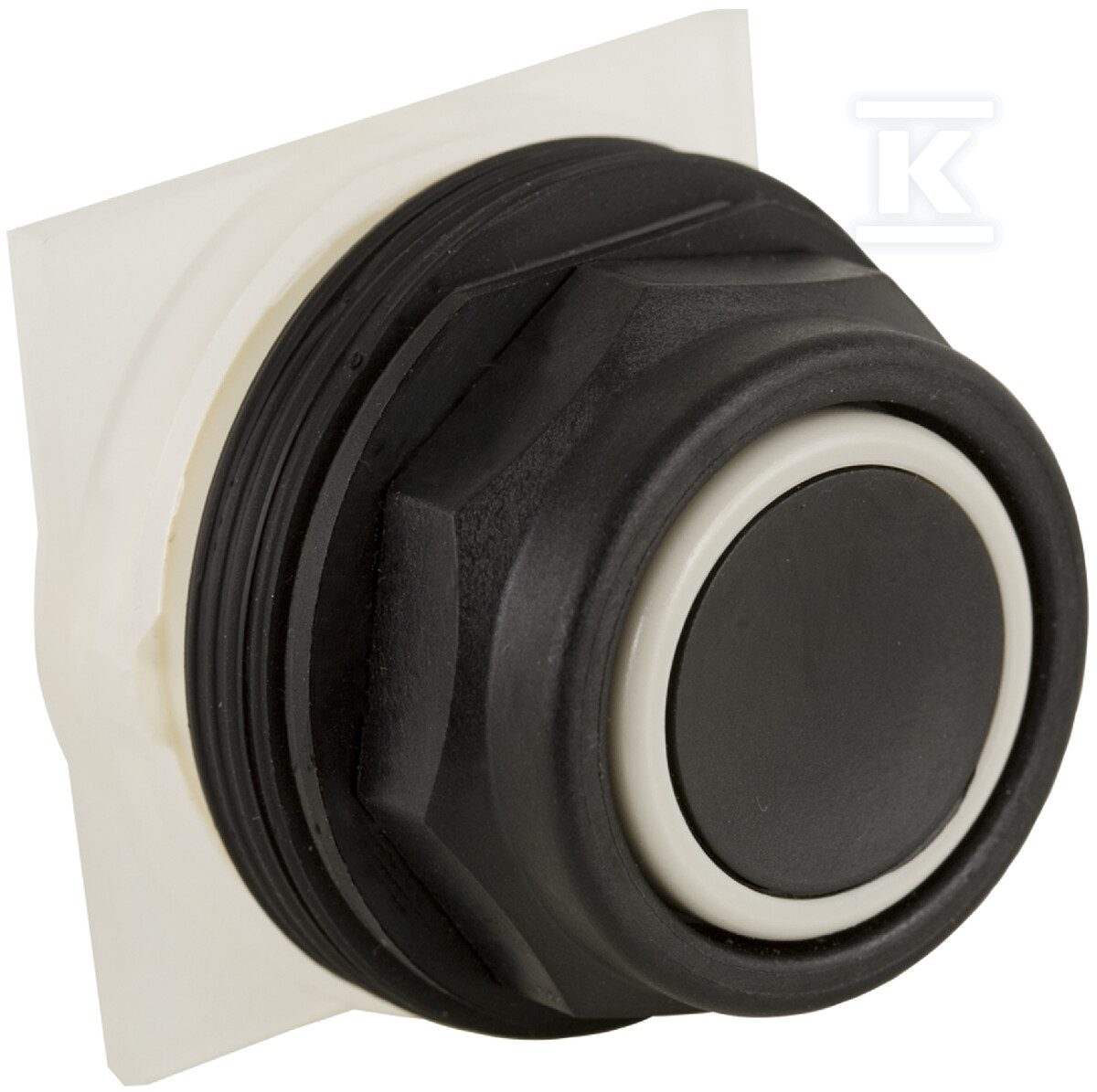

Przycisk z serii Harmony 9001SK przeznaczony jest do montażu w panelach sterowniczych maszyn i urządzeń przemysłowych. Średnica otworu montażowego 31 mm pozwala na szybkie osadzenie w standardowej wycięciu 30 mm. Soczewka okrągła z czarno-białym wykończeniem i pierścień czołowy w kolorze chromu z metalu tworzą czytelny element obsługi. Pierścień czołowy jest obecny, a połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co ułatwia instalację i serwis.

Konstrukcja i materiały

Obudowa przycisku wykonana jest z tworzywa odpornego na korozję, a pierścień czołowy to metal w wykończeniu chrom. Kształt soczewki okrągły zapewnia ergonomiczny nacisk, a wysoki profil przycisku zwiększa komfort obsługi w rękawicach. Urządzenie nie jest przeznaczone do podświetlenia, co upraszcza okablowanie w obwodach bez sygnalizacji świetlnej. Liczba pozycji sterowniczych wynosi 2, a konfiguracja stykowa to 1 styk rozwierny 1NC bez styków zwiernych i przełącznych. Brak samopowrotu w danych ETIM wskazuje na wersję utrzymującą pozycję, natomiast dokumentacja producenta opisuje działanie momentaryczne z powrotem sprężynowym, typowe dla operatorów serii 9001SK.

Parametry elektryczne i działanie

Znamionowy prąd łączeniowy to 10 A przy 600 V AC, co odpowiada oznaczeniu NEMA A600/Q600. Taki parametr pozwala na bezpośrednie sterowanie stycznikami i przekaźnikami bez dodatkowych przekaźników pośrednich. Kontakt w formie 1NC zapewnia funkcję rozwierną, użyteczną do zatrzymań awaryjnych i obwodów bezpieczeństwa. Połączenie śrubowe ułatwia podłączenie przewodów o typowych przekrojach stosowanych w rozdzielnicach. Stopień ochrony deklarowany w materiałach producenta to IP66, co oznacza odporność na silne strumienie wody i pył, przydatną w środowiskach produkcyjnych.

Zastosowanie i zgodność

Przycisk nadaje się do montażu w obudowach o klasach NEMA 1, 12, 13, 2, 3, 3R, 4, 4X, 6, co potwierdza uniwersalność w różnych warunkach środowiskowych. Spełnia wymagania norm EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508 oraz CSA C22.2 No.14, a także JIS C4520 i JIS C852. Deklaracje REACH, RoHS i WEEE wskazują na zgodność z wymogami materiałowymi i środowiskowymi obowiązującymi w Europie. Dzięki standardowemu montażowi 30 mm i czytelnej, kontrastowej soczewce element sprawdza się zarówno w nowych panelach, jak i w modernizacjach istniejących linii.
