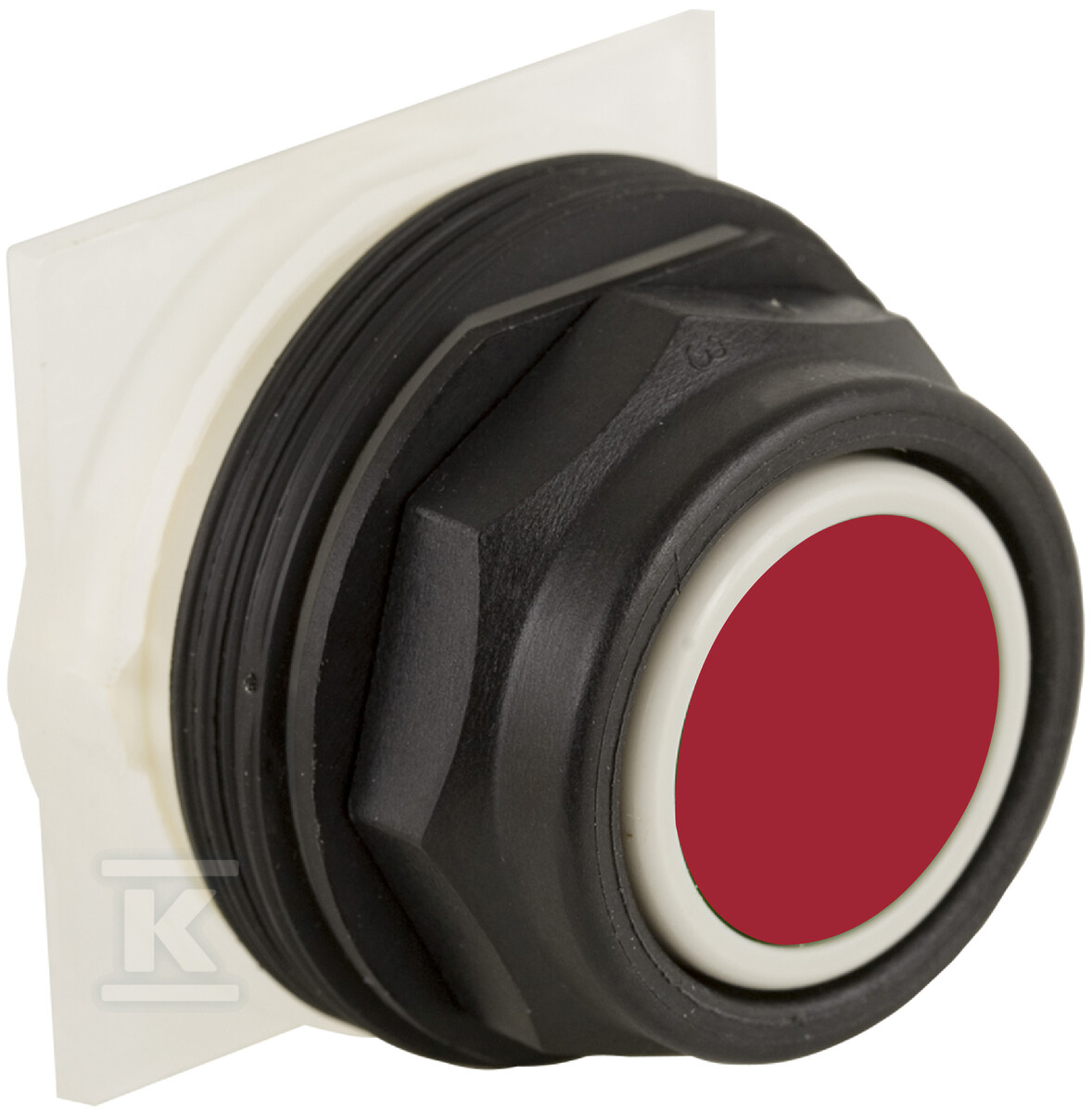

Przycisk 600VAC 10AMP 30mm SK +opcje 9001SKR1RH6

Przycisk sterowniczy Harmony 9001SK do montażu panelowego 30 mm

Przycisk serii Harmony 9001SK to element sterowniczy do montażu w panelu, przeznaczony do ręcznego załączania i wyłączania obwodów sterowniczych. Wykonanie z pełną osłoną z tworzywa oraz momentowe działanie z samopowrotem sprawiają, że nadaje się do aplikacji wymagających krótkiego impulsu, np. start/stop maszyn, sygnalizacji lub sterowania urządzeniami pomocniczymi. Połączenie śrubowe ułatwia szybkie podłączenie przewodów w rozdzielnicy, a kompaktowa średnica montażowa 30 mm pozwala na gęste rozmieszczenie elementów na drzwiach szafy.

Konstrukcja i montaż

Urządzenie ma okrągłą soczewkę i profil flush, czyli wpuszczony w pierścień czołowy. Zgodnie z danymi ETIM otwór montażowy wynosi 31 mm, a średnica montażowa podawana przez producenta to 1,18 in, czyli 30 mm. Pierścień czołowy jest metalowy w wykończeniu chrom, z tworzywa odpornego na korozję, co ogranicza odkształcenia przy dokręcaniu. Osłona pełna z tworzywa chroni mechanizm przed zabrudzeniami i przypadkowym dotknięciem. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, co zapewnia stabilny styk i możliwość ponownego dokręcenia w trakcie eksploatacji. Przycisk nie jest podświetlany, ma dwie pozycje sterownicze i nie posiada funkcji blokady, działa momentowo.

Parametry elektryczne i mechaniczne

Styk w wersji 9001SKR1RH6 to 1 NC, standardowe działanie, bez styków zwiernych i przełącznych. Znamionowy prąd 10 A przy 600 V AC w kategorii AC15/DC13 pozwala na bezpośrednie sterowanie stycznikami i przekaźnikami w obwodach sterowniczych. Trwałość mechaniczna deklarowana na 5 000 000 cykli oznacza długą żywotność w aplikacjach z częstym użyciem. Znamionowe napięcie operatora do 600 V AC oraz odporność na przepięcia zgodne z normami IEC 60947-5-1 i IEC 60947-5-4. Brak możliwości podświetlenia upraszcza instalację i ogranicza pobór energii.

Warunki pracy i odporność

Obudowa zapewnia klasę szczelności IP66 oraz ochronę NEMA 1/2/3/3R/4/4X/6/12/13, co przekłada się na odporność na pył, zachlapanie i warunki zewnętrzne. Zakres temperatur pracy podawany przez dystrybutorów to od -13 °F do 158 °F, w innych źródłach od -22 °F do 140 °F, co pozwala na montaż w pomieszczeniach technicznych i na zewnątrz w osłoniętych szafach. Materiał tworzywa zapewnia odporność na korozję, działanie wibracji i uderzenia. Dzięki temu przycisk zachowuje działanie w środowiskach przemysłowych z kurzem i wilgocią.

Zgodność z normami

Produkt spełnia wymagania UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C 852 i JIS C 4520. Deklarowana zgodność z RoHS, REACH i WEEE ułatwia stosowanie w instalacjach podlegających regulacjom środowiskowym. Gwarancja producenta wynosi 18 miesięcy.
