Przycisk kryty 600V AC, 10A, O30 9001K2L35GH13

Podświetlany przycisk kryty Harmony 9001K z samopowrotem

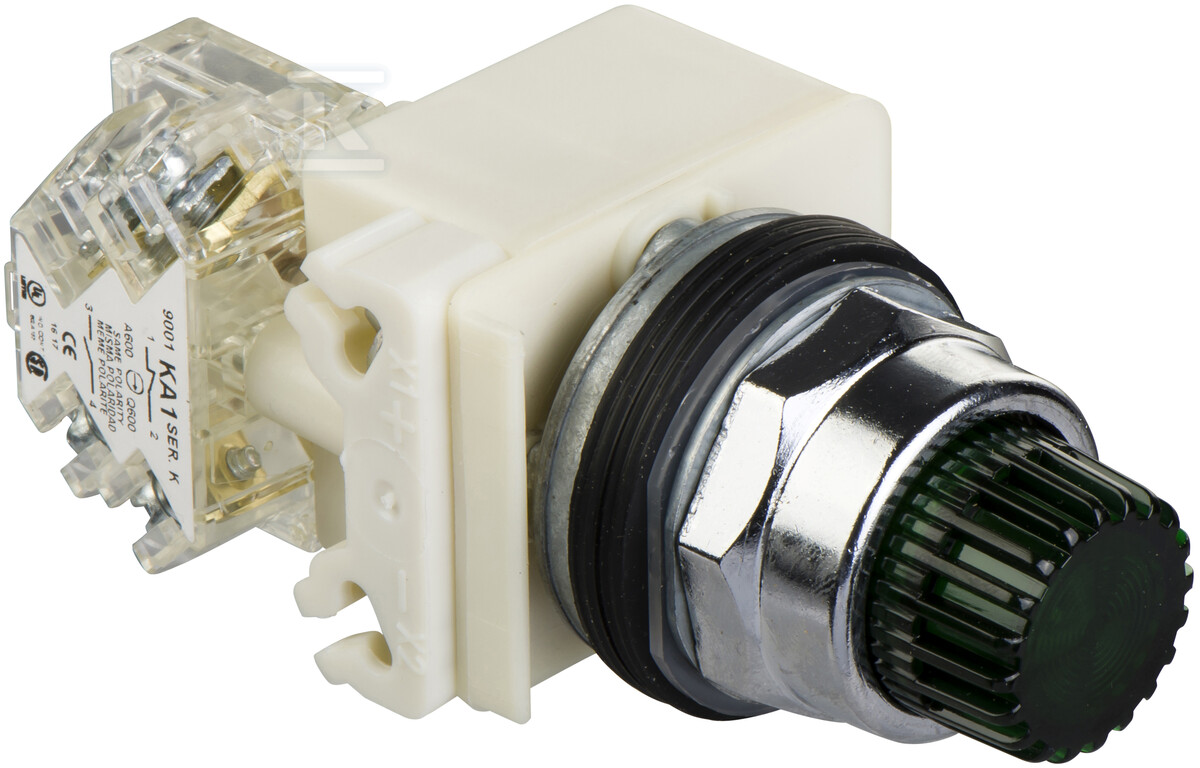

Zielony przycisk kryty z wysuniętą soczewką i chromowanym pierścieniem czołowym przeznaczony jest do wyraźnego, zdalnego sterowania maszynami i urządzeniami. Podświetlenie zasilane bezpośrednio z 24 V AC/DC pozwala odczytać status pracy nawet z dużej odległości, a mechanizm sprężynowy zapewnia powrót do pozycji wyjściowej po puszczeniu. Metalowa oprawa, okrągła przezroczysta soczewka i klasa szczelności IP66 sprawiają, że element zachowuje czytelność i działanie w zapylonych i wilgotnych warunkach.

Montaż i konstrukcja

Przycisk montuje się w standardowym otworze panelowym 30 mm, przy zalecanej średnicy otworu 31 mm i grubości płyty 1 do 6 mm. Głowa sygnalizacyjna ma kształt ośmiokątny, a całość osadzona jest na chromowanym pierścieniu metalowym z zieloną, wysoką soczewką. Połączenie elektryczne realizowane jest klasycznymi zaciskami śrubowymi na przewody 1 x 0,22…2 x 1,5 mm2 zgodnie z IEC 60947-1, z momentem dokręcania 0,8 N·m i wkrętem z nacięciem krzyżowym.

Konstrukcja pozwala na rozbudowę o bloki stykowe, do 3 poziomów, maksymalnie 6 bloków. Wymiary zabudowy to szerokość 54 mm, wysokość 42 mm i głębokość 103 mm, masa 0,166 kg. Operator działa w dowolnej pozycji, a trwałość mechaniczna wynosi 5 000 000 cykli. Styki wykonane są ze stopu srebra, a zasilanie lampy żarowej BA 9s jest bezpośrednie.

Parametry elektryczne i odporność

Znamionowe napięcie zasilania źródła światła to 24 V AC/DC. Prąd termiczny w wolnym powietrzu Ith wynosi 10 A, a zabezpieczenie zwarciowe to bezpiecznik wkładkowy 10 A wg IEC 60947-5-1. Napięcie izolacji Ui to 250 V przy stopniu zanieczyszczenia 3, a wytrzymałość na impuls napięciowy Uimp to 2,5 kV wg IEC 60947-1.

Urządzenie pracuje w temperaturze otoczenia od -40 °C do 70 °C, jest klasy II ochrony przeciwporażeniowej wg IEC 61140 i spełnia IP66 wg IEC 60529, co oznacza całkowitą odporność na kurz i silne strumienie wody. Dodatkowo deklarowana jest zgodność z NEMA 13, a w dokumentacji producenta wymienione są również NEMA 3R, NEMA 12 i NEMA 1. Odporność na drgania to 7 gn w zakresie 2…500 Hz wg IEC 60068-2-6, a odporność na wstrząsy to 50 gn wg IEC 60068-2-27.

Zastosowanie w przemyśle i środowiskach narażonych

Dzięki IP66 i metalowej oprawie przycisk nadaje się do szaf sterowniczych, paneli maszynowych i stanowisk pracy w warunkach zapylenia, wilgoci i zabrudzeń. Podświetlenie sygnalizuje stan pracy, a wysoka soczewka i kontrastowy zielony kolor zwiększają widoczność z daleka. Odporność na uderzenia i wibracje oraz szeroki zakres temperatur pozwalają na montaż w instalacjach przemysłowych, gdzie wymagana jest niezawodna obsługa ręczna i czytelny interfejs operatora.
