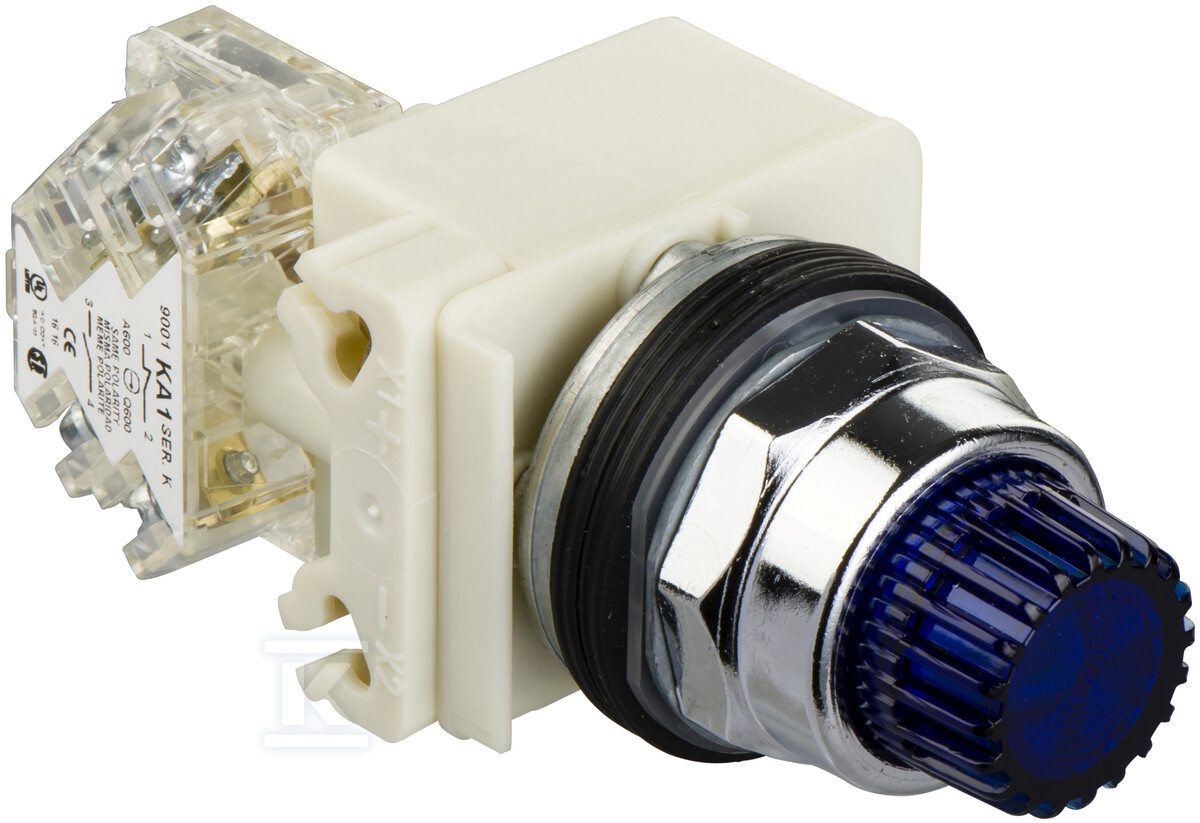

Przycisk 600VAC 10A 30mm T\K 9001K2L35LH13

Wytrzymały przycisk podświetlany do aplikacji przemysłowych

Przycisk wysoki z serii Harmony 9001K to kompletne rozwiązanie sterownicze przeznaczone do pracy w wymagających warunkach przemysłowych. Urządzenie dostarczane jest z modułem stykowym C/O (1 NO + 1 NC) oraz zintegrowaną diodą LED o napięciu zasilania 24V AC/DC, co eliminuje konieczność stosowania zewnętrznych źródeł światła i upraszcza instalację.

Konstrukcja i odporność na warunki zewnętrzne

Obudowa wykonana z metalu chromowanego zapewnia wysoką odporność na uderzenia oraz korozję - nawet po poważnych uszkodzeniach mechanicznych urządzenie zachowuje pełną funkcjonalność. Stopień ochrony IP66 gwarantuje szczelność wobec pyłu i silnych strumieni wody, a klasa NEMA 13 potwierdza odporność na działanie olejów i pyłów generowanych w środowisku przemysłowym. Przycisk toleruje wibracje do 7 gn (2-500 Hz) oraz uderzenia do 50 gn, co czyni go odpowiednim wyborem do maszyn i linii produkcyjnych narażonych na drgania mechaniczne.

Parametry elektryczne i trwałość

Znamionowy prąd cieplny wynosi 10 A, a wytrzymałość zwarciowa osiąga wartości do 12 kA przy napięciu 600 V AC-15. Moduł stykowy C/O pozwala na realizację obwodów sygnalizacyjnych i sterujących - jedno urządzenie obsługuje zarówno styk zwierny (NO), jak i rozwierny (NC). Trwałość mechaniczna sięga 5 milionów cykli, co przekłada się na długą eksploatację bez konieczności wymiany. Połączenia wykonane są za pomocą zacisków śrubowych mieszczących przewody 0,22-2 × 1,5 mm2, dokręcanych momentem 0,8 N·m zgodnie z normą IEC 60947-1.

Montaż i wymiary

Przycisk przeznaczony jest do standardowych otworów montażowych o średnicy 30 mm. Wymiary gabarytowe wynoszą 54 × 42 × 103 mm (szerokość × wysokość × głębokość), a masa urządzenia to zaledwie 0,166 kg. Chromowany pierścień czołowy nadaje estetyczny wygląd i ułatwia identyfikację wizualną - niebieska barwa emitowanego światła jest dobrze widoczna nawet z większej odległości.

Normy i warunki pracy

Urządzenie spełnia wymagania norm europejskich i międzynarodowych: EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, a także standardów UL508, CSA C22.2 No.14 oraz JIS C4520. Zakres temperatur pracy wynosi od -25°C do +70°C, a temperatura składowania sięga nawet 70°C. Kategoria przepięciowa Class II zgodna z IEC 61140 zapewnia dodatkowe zabezpieczenie przed przepięciami w instalacji.
