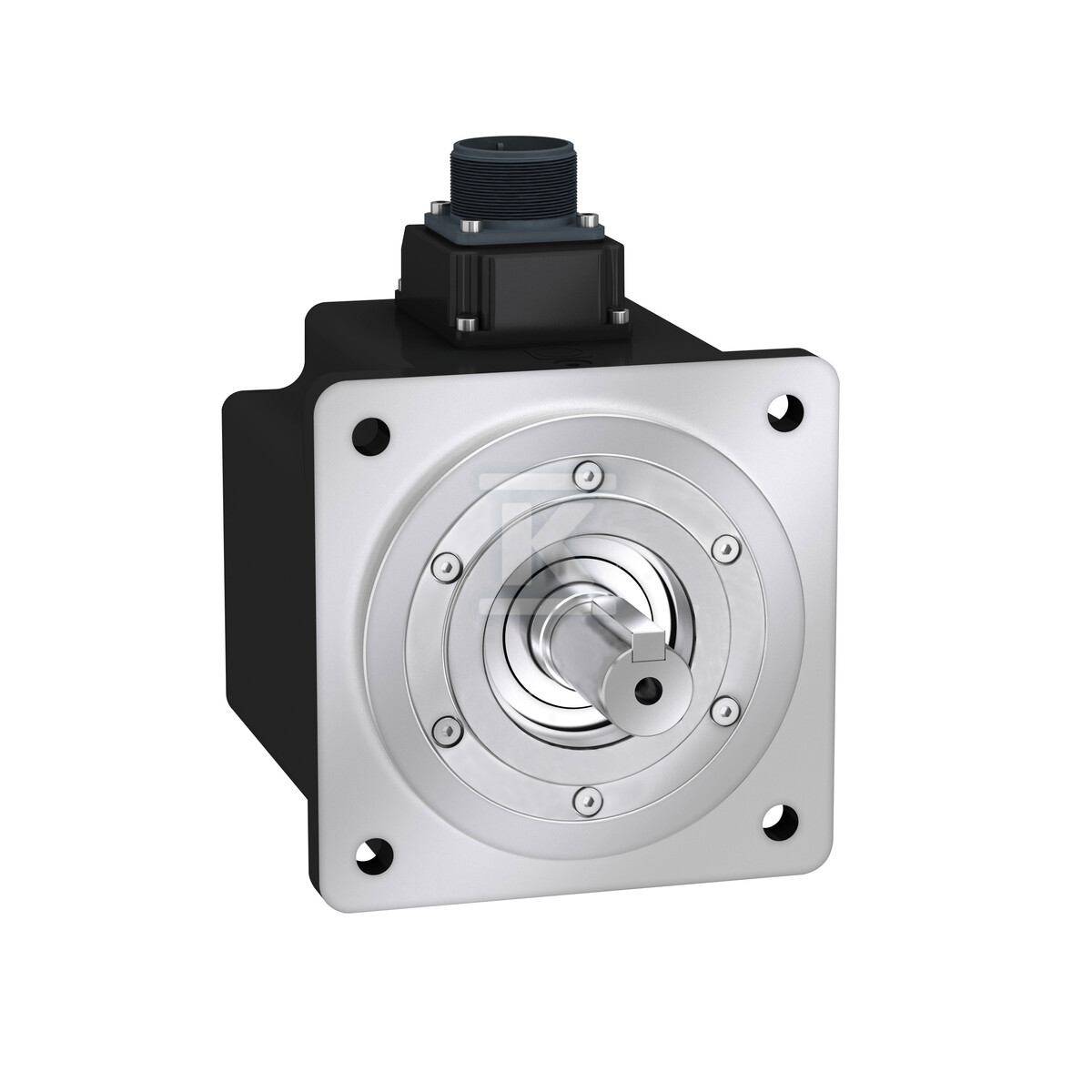

Serwosilnik BCH, 130mm, 500W, wał wpustowy, złącze proste BCH2MM0523CA6C

Kompaktowy napęd synchroniczny do maszyn przemysłowych

Silnik trójfazowy synchroniczny AC o średnicy zabudowy 130 mm i mocy 500 W z wałem wpustowym i prostym złączem. Budowa IM 3001 (B5) z kołnierzem pozwala na szybki montaż na płycie maszyny, a wał mocowany na klucz ułatwia przeniesienie momentu na przekładnię lub element roboczy bez dodatkowych adapterów.

Konstrukcja mechaniczna i warunki pracy

Obudowa wykonana w technologii przemysłowej zapewnia stopień ochrony IP54, czyli odporność na pył oraz zachlapanie, co pozwala na pracę w typowym środowisku hali produkcyjnej. Zakres temperatur pracy od -20 °C do 40 °C rozszerza możliwości zastosowania w chłodniejszych pomieszczeniach i przy zmiennych warunkach otoczenia. Klasa izolacji wg IEC F gwarantuje bezpieczną pracę przy podwyższonych temperaturach uzwojenia. Wewnątrz zastosowano łożysko kulkowe, a rodzaj mocowania wału na klucz zapewnia pewne połączenie z elementami napędzanymi. Wielkość mechaniczna wg IEC 80 mm ułatwia integrację z istniejącymi systemami montażowymi, a przeciążalność silnika pozwala na krótkotrwałe zwiększenie obciążenia w fazie rozruchu lub przy chwilowych szczytach momentu.

Dane elektryczne i charakterystyka pracy

Napęd zasilany jest napięciem znamionowym 220 V AC w układzie trójfazowym, przy prądzie znamionowym 2,6 A i częstotliwości znamionowej 50 ... 60 Hz. Znamionowa prędkość obrotowa przy częstotliwości znamionowej wynosi 3000 1/min, a znamionowy moment obrotowy to 1,27 Nm. Moc znamionowa przy częstotliwości znamionowej deklarowana w danych ETIM to 0,4 kW, co odpowiada pracy w trybie ciągłym przy standardowym zasilaniu sieciowym. Silnik charakteryzuje się przeciążalnością, co w praktyce oznacza możliwość pracy z chwilowymi przekroczeniami obciążenia bez natychmiastowej utraty synchronizmu. Brak czujnika temperatury PTC i RTD oraz brak ochrony antykondensacyjnej wskazuje na przeznaczenie do instalacji w stabilnych warunkach klimatycznych, z zachowaniem zalecanych zakresów temperaturowych.

Zastosowanie i parametry środowiskowe

Urządzenie jest oferowane jako serwosilnik BCH o średniej bezwładności. Proste złącze upraszcza okablowanie i mechaniczne połączenie z osprzętem.
