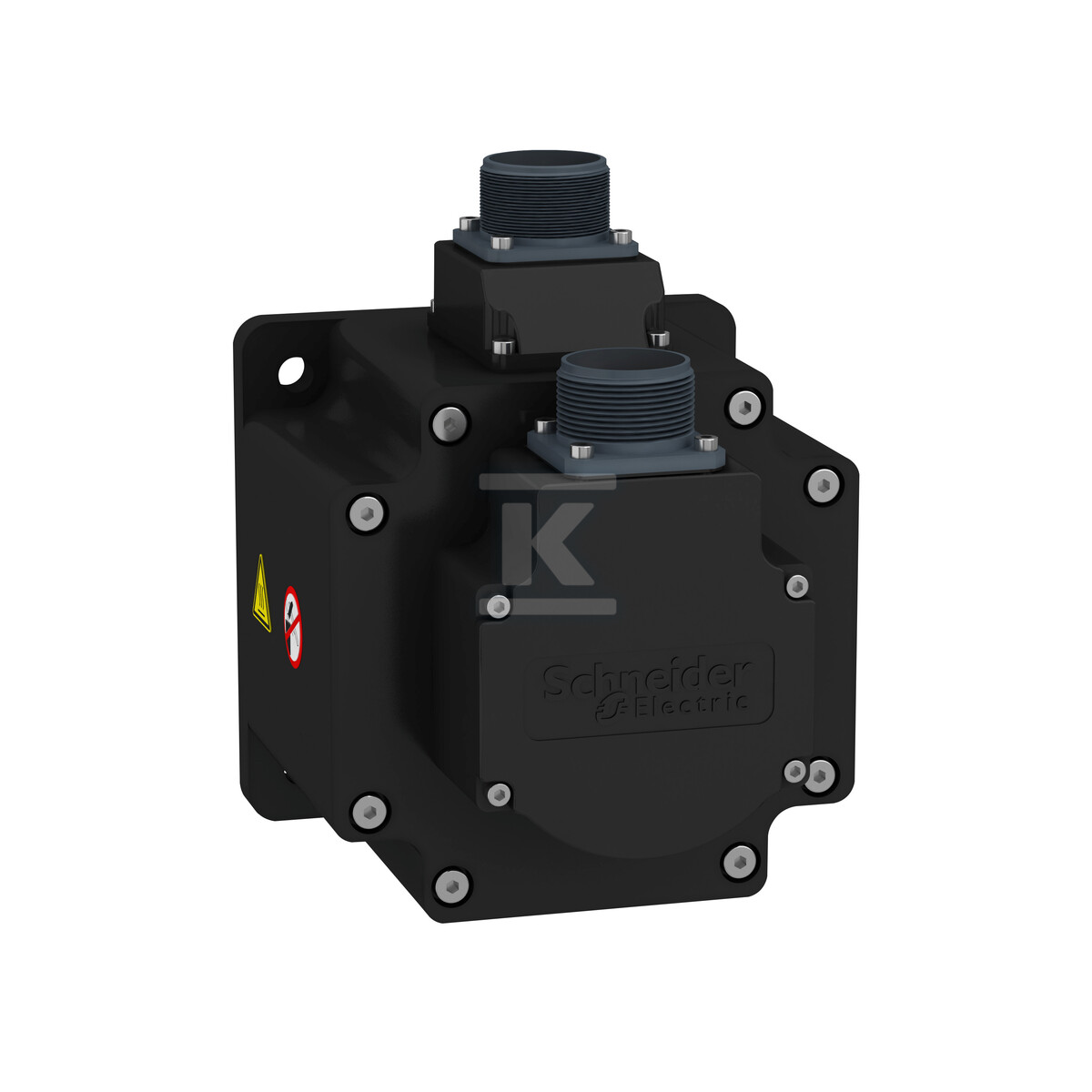

Serwosilnik BCH, 130mm, 500W, wał wpustowy, hamulec trzymający, złącze proste BCH2MM0523CF6C

Serwomotor synchroniczny z hamulcem do precyzyjnych napędów

Serwosilnik BCH o średnicy 130 mm i mocy 500 W z wałem wpustowym, hamulcem trzymającym i prostym złączem przeznaczony jest do zastosowań wymagających stabilnego momentu i dokładnej kontroli położenia. Trójfazowa konstrukcja synchroniczna zasilana napięciem AC 220 V przy prądzie znamionowym 2,6 A i częstotliwości 50 ... 60 Hz zapewnia pracę w zakresie temperatur 0 ... 40 °C. Seria, typ urządzenia BCH, łączy kompaktowe gabaryty z momentem znamionowym 1,27 Nm i prędkością znamionową ok. 2000 obr/min.

Budowa mechaniczna i warunki pracy

Obudowa wykonana jest w układzie IM 3001 (B5) z wielkością mechaniczną 80 mm wg IEC. Wał mocowany na klucz umożliwia pewne połączenie z przekładnią lub kołem pasowym, a łożysko kulkowe ogranicza luz mechaniczny. Stopień ochrony IP54 chroni przed wnikaniem pyłu i zachlapania, a klasa izolacji F pozwala na długotrwałą pracę w podwyższonej temperaturze uzwojenia. Zakres pracy 0 ... 40 °C i deklarowana przeciążalność zwiększają elastyczność w realnych warunkach hali produkcyjnej. Silnik nie jest wyposażony w czujnik temperatury PTC ani RTD i nie posiada ochrony antykondensacyjnej.

Zastosowanie i kompatybilność

Urządzenie należy do rodziny i jest opisywane jako trójfazowy silnik synchroniczny AC. Brak współpracy z przemiennikiem częstotliwości w danych ETIM wskazuje na przeznaczenie do pracy z dedykowanym serwonapędem, a nie jako silnik uniwersalny do falownika. Hamulec trzymający wspiera pozycjonowanie i bezpieczne zatrzymanie osi po wyłączeniu zasilania, co jest istotne w pionowych układach napędowych. Brak cechy przeciwwybuchowości ogranicza zastosowanie do stref standardowych.

Informacje logistyczne i środowiskowe

Deklarowany ślad węglowy cyklu życia wynosi 2 489 kg CO2 eq. Opakowanie zawiera tekturową kartonikę z udziałem materiału z recyklingu co najmniej 70 % poza USA, gdzie poziom wynosi co najmniej 50 %.
