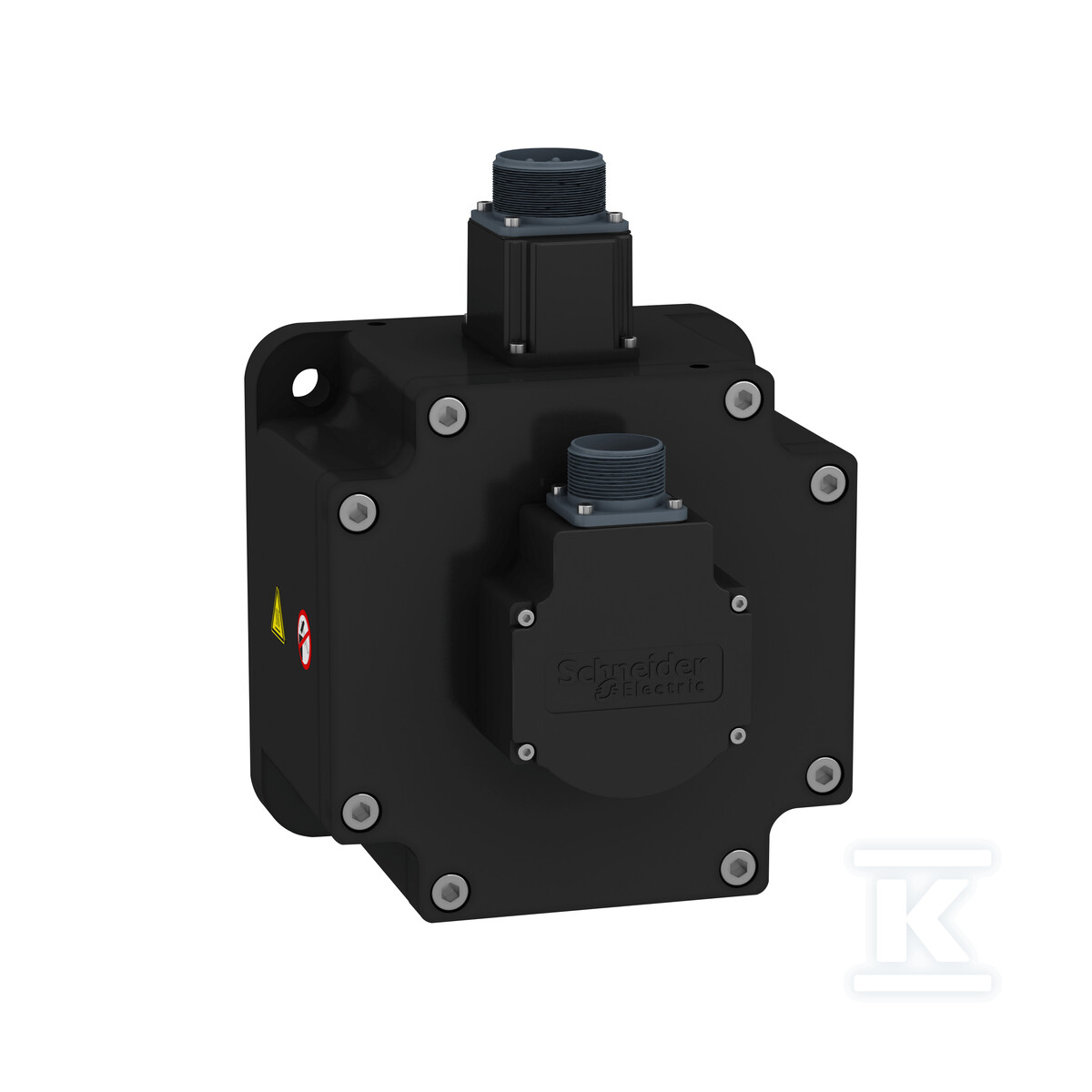

Serwosilnik BCH, 180mm, 2000W, wał wpustowy, hamulec trzymający, złącze proste BCH2MR2023CF6C

Serwosilnik BCH o mocy 2000 W z hamulcem trzymającym

Serwosilnik BCH o długości 180 mm z wałem wpustowym, hamulcem trzymającym i prostym złączem przeznaczony jest do precyzyjnych napędów przemysłowych. Trójfazowa konstrukcja synchroniczna AC współpracuje w ramach rodziny i zapewnia płynną regulację prędkości oraz momentu w aplikacjach wymagających pozycjonowania i utrzymania pozycji po wyłączeniu zasilania. Naturalna konwekcja chłodzi obudowę bez dodatkowych wentylatorów, a obecność uszczelnienia olejowego na wale ogranicza wnikanie zanieczyszczeń w warunkach pracy maszyn.

Budowa mechaniczna i warunki pracy

Silnik wykonany jest w układzie IM 3001 B5, czyli z podstawą mocowaną na płaszczyźnie z wałem wystającym na wprost. Wielkość mechaniczna wg IEC to 130 mm, a mocowanie wału realizowane jest na klucz. Łożysko kulkowe zapewnia stabilność obrotową przy długotrwałej pracy, a klasa izolacji F pozwala na pracę w zakresie temperatur 0 ... 40 °C. Stopień ochrony IP54 chroni przed pyłem i zachlapaniami, co sprawdza się w typowych halach produkcyjnych. Klasa izolacji F oraz możliwość przeciążania zwiększają margines bezpieczeństwa przy chwilowych wzrostach obciążenia. Znamionowe napięcie 220 V przy 3 fazach i częstotliwości 50 ... 60 Hz, prąd znamionowy 4,5 A oraz znamionowy moment obrotowy 2,39 Nm opisują punkt pracy. W materiałach producenta wskazywana jest moc 2000 W i prędkość maksymalna 3000 obr/min, co odpowiada zastosowaniom o wyższej dynamice.

Zastosowanie i cechy napędu

Hamulec trzymający utrzymuje pozycję wału po zaniku momentu napędowego, co jest istotne w pozycjonerach, stołach obrotowych i osiach pionowych. Proste złącze ułatwia podłączenie okablowania w szafie sterowniczej, a wał wpustowy umożliwia szybki montaż koła pasowego lub sprzęgła. Przeciążalność konstrukcji pozwala na krótkotrwałe zwiększenie momentu bez natychmiastowej degradacji izolacji. Brak czujnika temperatury PTC lub RTD oraz brak ochrony antykondensacyjnej oznacza, że monitoring termiczny i osuszanie muszą być realizowane na poziomie sterownika lub instalacji. Silnik nie jest deklarowany jako współpracujący z przemiennikiem częstotliwości w sensie standardowego asynchronicznego napędu, a jego charakterystyka wynika z budowy synchronicznej serwosilnika.
