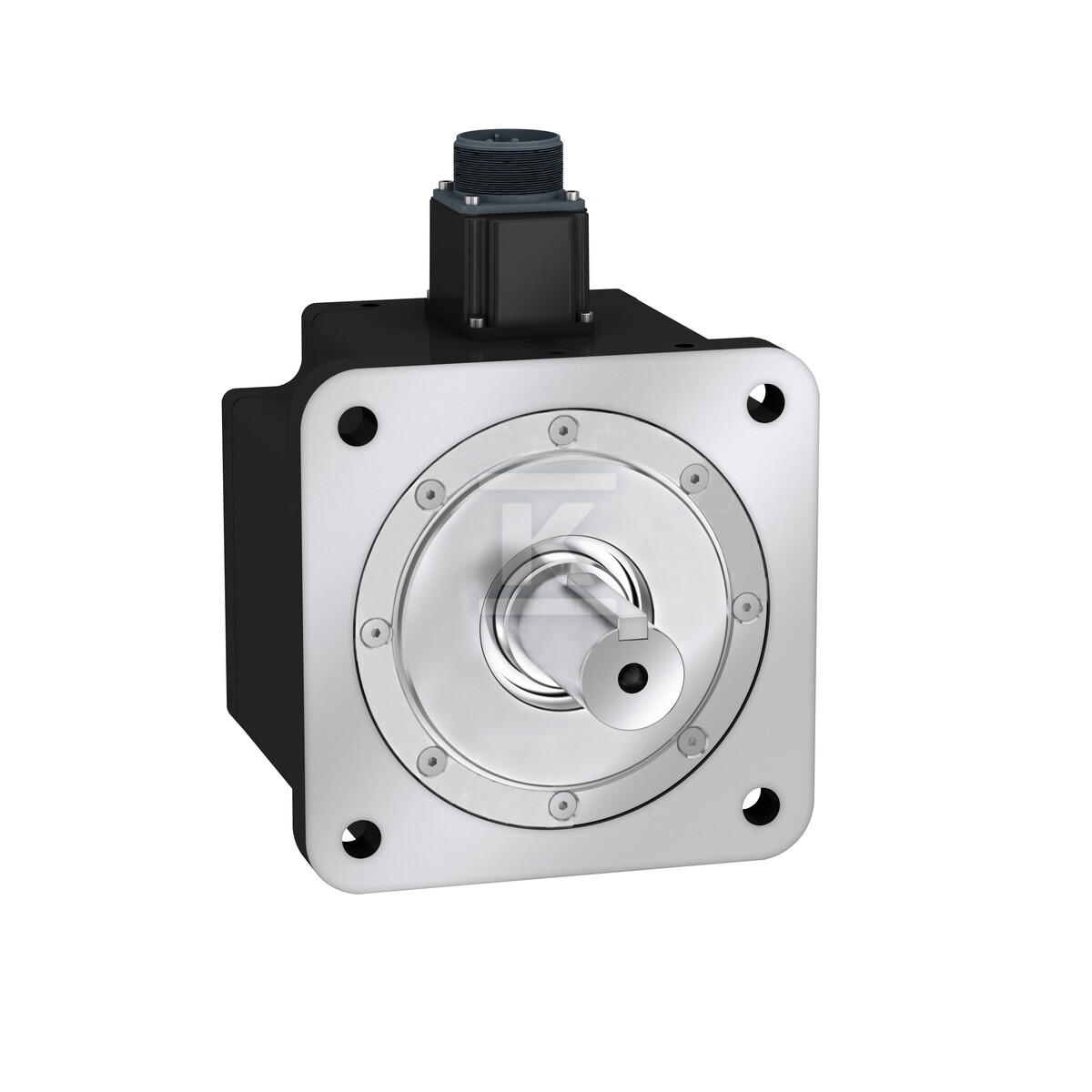

Serwosilnik BCH, 180mm, 3500W, wał wpustowy, złącze proste BCH2MR3523CA6C

Serwosilnik synchroniczny trójfazowy z wałem wpustowym

Serwosilnik z rodziny BCH Lexium 28 to silnik synchroniczny AC przeznaczony do napędów wymagających precyzyjnej kontroli prędkości i momentu. Budowa IM 3001 (B5) oraz wał na klucz ze złączem prostym ułatwiają szybką integrację z przekładniami, kołami pasowymi i mechanizmami roboczymi. Konstrukcja w rozmiarze 180 mm zapewnia kompaktowe gabaryty przy zachowaniu parametrów typowych dla napędów przemysłowych.

Budowa i parametry pracy

Silnik pracuje w układzie trójfazowym przy napięciu znamionowym 220 V i prądzie znamionowym 7 A. Zakres częstotliwości znamionowej 50 ... 60 Hz pozwala na stabilną pracę w standardowych sieciach przemysłowych. Przy częstotliwości znamionowej osiąga prędkość obrotową 3000 1/min, moc znamionową 0,9 kW oraz znamionowy moment obrotowy 8,59 Nm.

Urządzenie jest przeciążalne, co zwiększa rezerwę przy chwilowych wzrostach obciążenia. Izolacja klasy F zapewnia margines termiczny w typowych warunkach pracy. Zastosowano łożysko kulkowe, a wał wykonany jest w wersji na klucz. Wielkość mechaniczna wg IEC to 130 mm, a budowa B5 umożliwia montaż kołnierzowy.

Montaż i integracja

Wał wpustowy z prostym złączem upraszcza połączenie z elementami napędowymi bez konieczności dodatkowych adapterów.

Silnik nie jest wyposażony w czujnik temperatury PTC ani RTD i nie posiada ochrony antykondensacyjnej. Nie deklaruje się współpracy z przemiennikiem częstotliwości w danych ETIM, a system chłodzenia i impregnacja VPI są określone jako inne. Brak cechy przeciwwybuchowości ogranicza zastosowanie do stref standardowych.

Warunki eksploatacji i zgodność

Stopień ochrony IP54 zapewnia odporność na pył i zachlapania, co pozwala na pracę w środowisku warsztatowym i produkcyjnym. Dopuszczalny zakres temperatur pracy to -20 ... 40 °C. Klasa izolacji F wspiera niezawodność przy długotrwałej eksploatacji.

Deklarowany ślad węglowy cyklu życia wynosi 9 170 kg CO2 eq.
