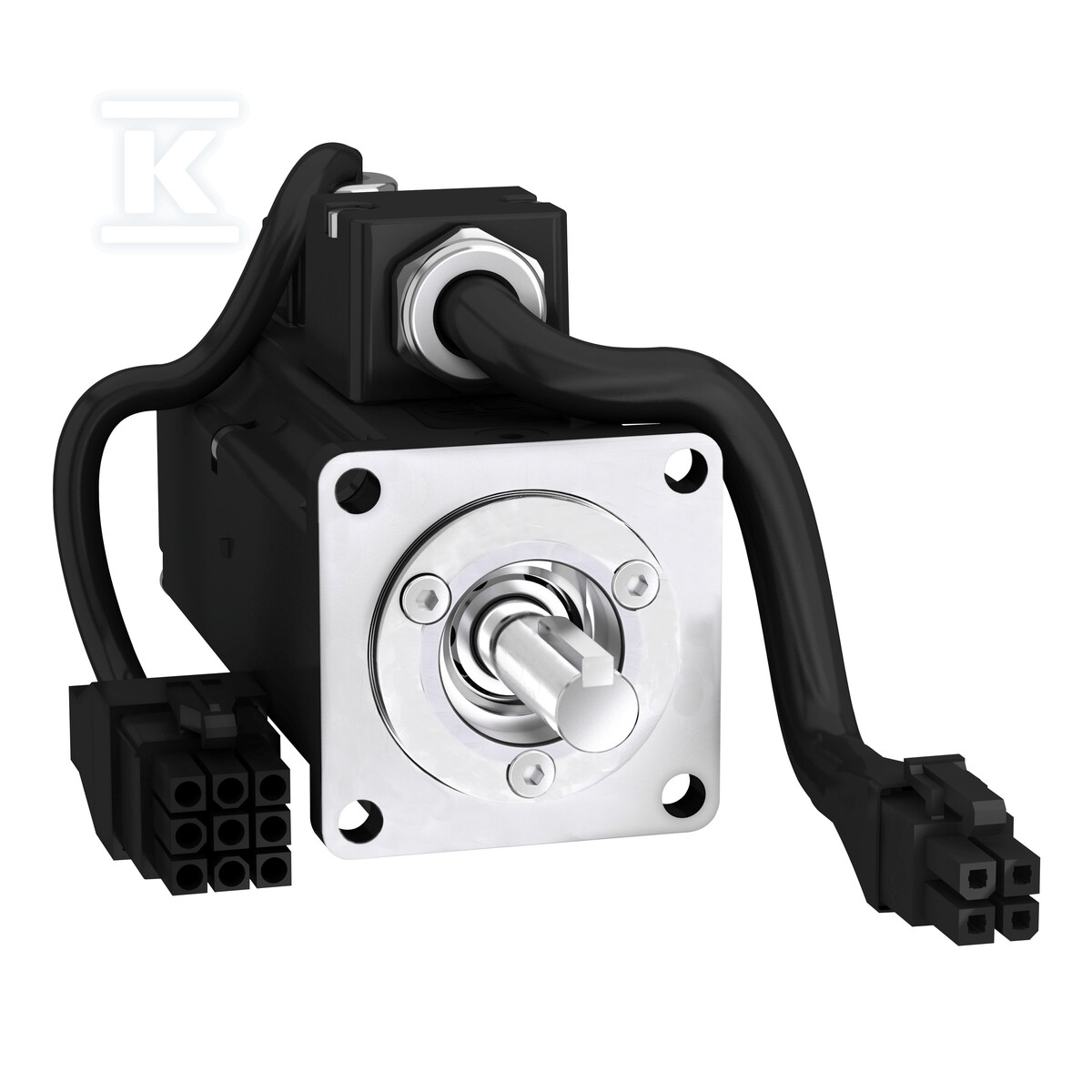

Serwosilnik BCH, 40mm, 50W, wał wpustowy, hamulec trzymający, luźne końcówki BCH2MBA533CF5C

Przemysłowy serwosilnik synchroniczny do napędów wymagających precyzji i zatrzymania pozycyjnego

Serwosilnik z rodziny BCH2 w obudowie 40 mm łączy kompaktowe gabaryty z momentem znamionowym 0,64 Nm przy prędkości 3000 1/min. Trójfazowa konstrukcja synchroniczna z napięciem znamionowym 220 V i prądem 1,5 A zapewnia płynną pracę w zakresie częstotliwości 50 ... 60 Hz. Wbudowany hamulec trzymający i wał wpustowy na klucz pozwalają na pewne utrzymanie pozycji po wyłączeniu zasilania oraz bezpośrednie połączenie z przekładnią lub mechanizmem roboczym. Wykonanie z luźnymi końcówkami ułatwia integrację z własnym okablowaniem sterującym i zasilającym na etapie montażu.

Budowa mechaniczna i ochrona

Obudowa w standardzie IEC 40 mm z mocowaniem IM 3001 B5 umożliwia montaż kołnierzowy typowy dla napędów maszynowych. Wał wykonany jako wpustowy, na klucz, współpracuje z uszczelnieniem olejowym i łożyskami kulkowymi, co ogranicza luz mechaniczny i wydłuża żywotność w pracy ciągłej. Stopień ochrony deklarowany przez producenta to IP65, a dane ETIM wskazują IP54, co w praktyce oznacza odporność na zapylenie i zachlapanie w typowych warunkach hali produkcyjnej. Zakres temperatur pracy 0 ... 40 °C pozwala na stabilną pracę w klimatyzowanych pomieszczeniach maszynowych. Klasa izolacji F zapewnia zapas termiczny przy chwilowych przeciążeniach, a deklarowana przeciążalność ułatwia rozruch i pracę z chwilowymi pikami obciążenia.

Parametry elektryczne i charakterystyka pracy

Silnik trójfazowy synchroniczny AC o mocy 50 W pracuje z prędkością znamionową 3000 1/min przy napięciu 220 V. Znamionowy moment obrotowy 0,64 Nm uzyskiwany jest w warunkach ciągłej pracy, przy czym konstrukcja pozwala na krótkotrwałe przeciążenia bez utraty stabilności. Częstotliwość znamionowa 50 ... 60 Hz pokrywa standardowe sieci przemysłowe. Izolacja klasy F oraz brak czujnika temperatury PTC/RTD i ochrony antykondensacyjnej wskazują na przeznaczenie do środowisk o kontrolowanej wilgotności. System chłodzenia i impregnacja określone są jako inne, co w praktyce oznacza rozwiązanie dostosowane do kompaktowej obudowy bez dodatkowego wentylatora.

Zastosowanie i integracja w układzie napędowym

Urządzenie jest kompatybilne z serią napędową Lexium 28. Wersja z enkoderem ST absolutnym o rozdzielczości 20 bitów zapewnia informację o położeniu bez konieczności homingu po starcie. Hamulec trzymający wspiera funkcje bezpieczeństwa zatrzymania osi pionowych i utrzymania narzędzia w pozycji. Luźne końcówki przewodów pozwalają na dopasowanie długości i typu złącza do istniejącej szafy sterowniczej. Brak deklarowanej współpracy z przemiennikiem częstotliwości wskazuje na przeznaczenie do pracy z dedykowanym serwosterownikiem, co zapewnia pełną kontrolę prądu, prędkości i położenia.
