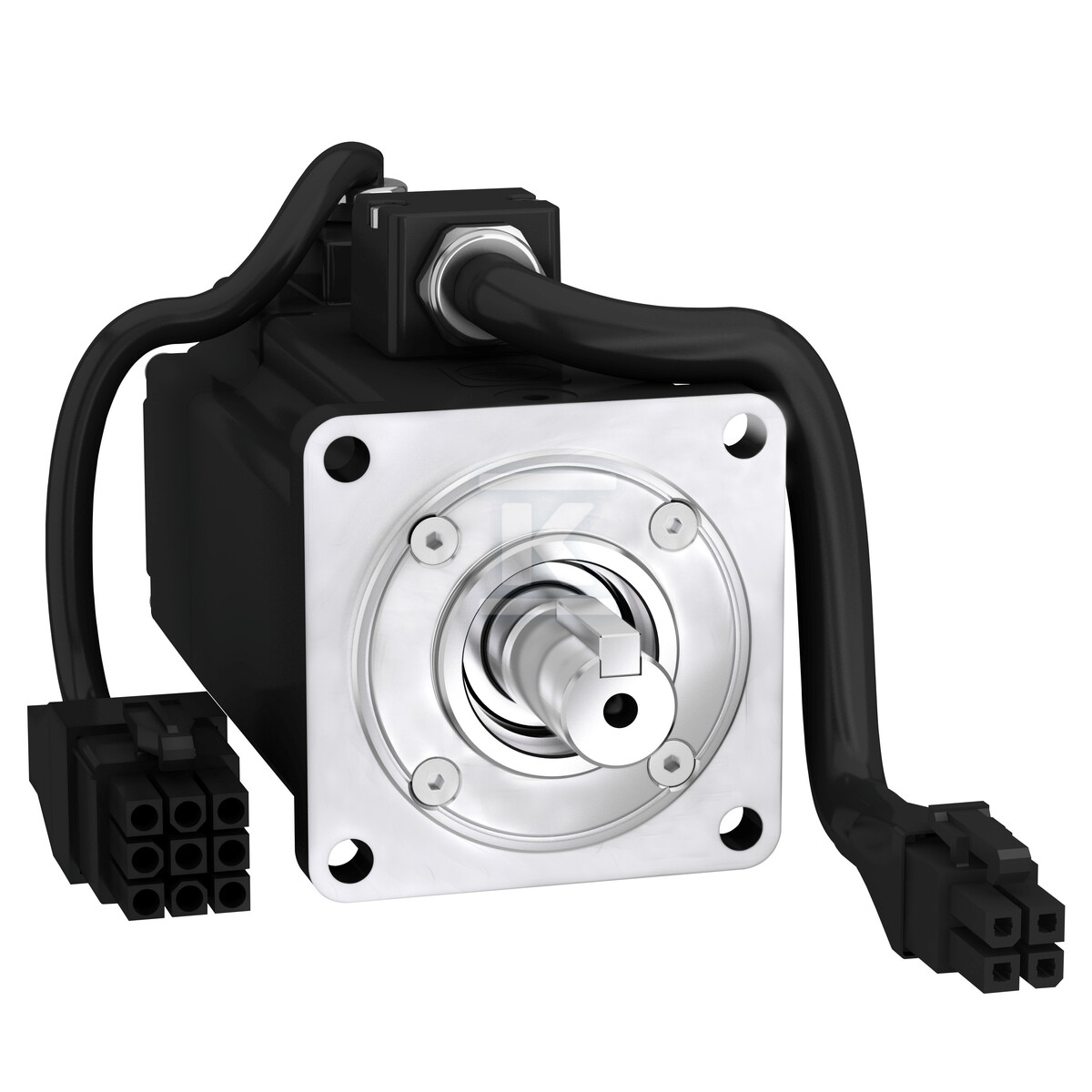

Serwosilnik BCH, 60mm, 200W, wał wpustowy, hamulec trzymający, luźne końcówki BCH2LD0233CF5C

Serwosilnik synchroniczny o niskiej bezwładności do napędów precyzyjnych

Serwosilnik z serii BCH w rozmiarze IEC 60 mm łączy niską bezwładność z hamulcem trzymającym i wałem wpustowym na klucz. Przeznaczony jest do zastosowań wymagających precyzyjnej regulacji prędkości i pozycji, z mechaniczną kompatybilnością. Wykonanie z uszczelnieniem olejowym, stopniem ochrony IP65 oraz luźnymi końcówkami ułatwia integrację w obudowach maszyn i systemach automatyki, gdzie liczy się trwałość w warunkach przemysłowych.

Konstrukcja mechaniczna i wyposażenie

Obudowa z kołnierzem 60 mm zapewnia montaż zgodny z normą IEC. Wał wykonany na klucz z wpustem umożliwia pewne przeniesienie momentu 0,64 Nm przy znamionowej prędkości obrotowej 3000 1/min. Wersja z hamulcem trzymającym pozwala na utrzymanie pozycji w stanie bez zasilania, a uszczelnienie olejowe ogranicza wnikanie zanieczyszczeń do łożysk. Moment bezwładności 0,17 kg·cm2 klasyfikuje silnik jako typ o niskiej bezwładności, co przekłada się na szybszą odpowiedź dynamiczną i mniejsze wymagania wobec pętli sterowania. W ofercie występuje z luźnymi końcówkami przewodów oraz z enkoderem absolutnym o rozdzielczości 20 bitów, co wspiera precyzyjne pozycjonowanie. Powierzchnia malowana na czarno RAL 9005 i 4-punktowy kołnierz montażowy ułatwiają zabudowę.

Dane elektryczne i warunki eksploatacji

Silnik trójfazowy synchroniczny bezszczotkowy zasilany jest napięciem 220 V AC przy 3 fazach i częstotliwości znamionowej 50 ... 60 Hz. Znamionowy prąd wynosi 14 A, a moc znamionowa deklarowana w oznaczeniu to 200 W. Zakres temperatur pracy 0 ... 40 °C oraz stopień ochrony IP65 pozwalają na pracę w typowym środowisku produkcyjnym bez dodatkowej osłony. Konstrukcja nie przewiduje czujnika temperatury PTC ani RTD, ani ochrony antykondensacyjnej. Nie jest deklarowana współpraca z przemiennikiem częstotliwości w danych ETIM, a typ budowy i system chłodzenia określone są jako inne. Brak cechy przeciwwybuchowości i przeciążalności w parametrach katalogowych.
