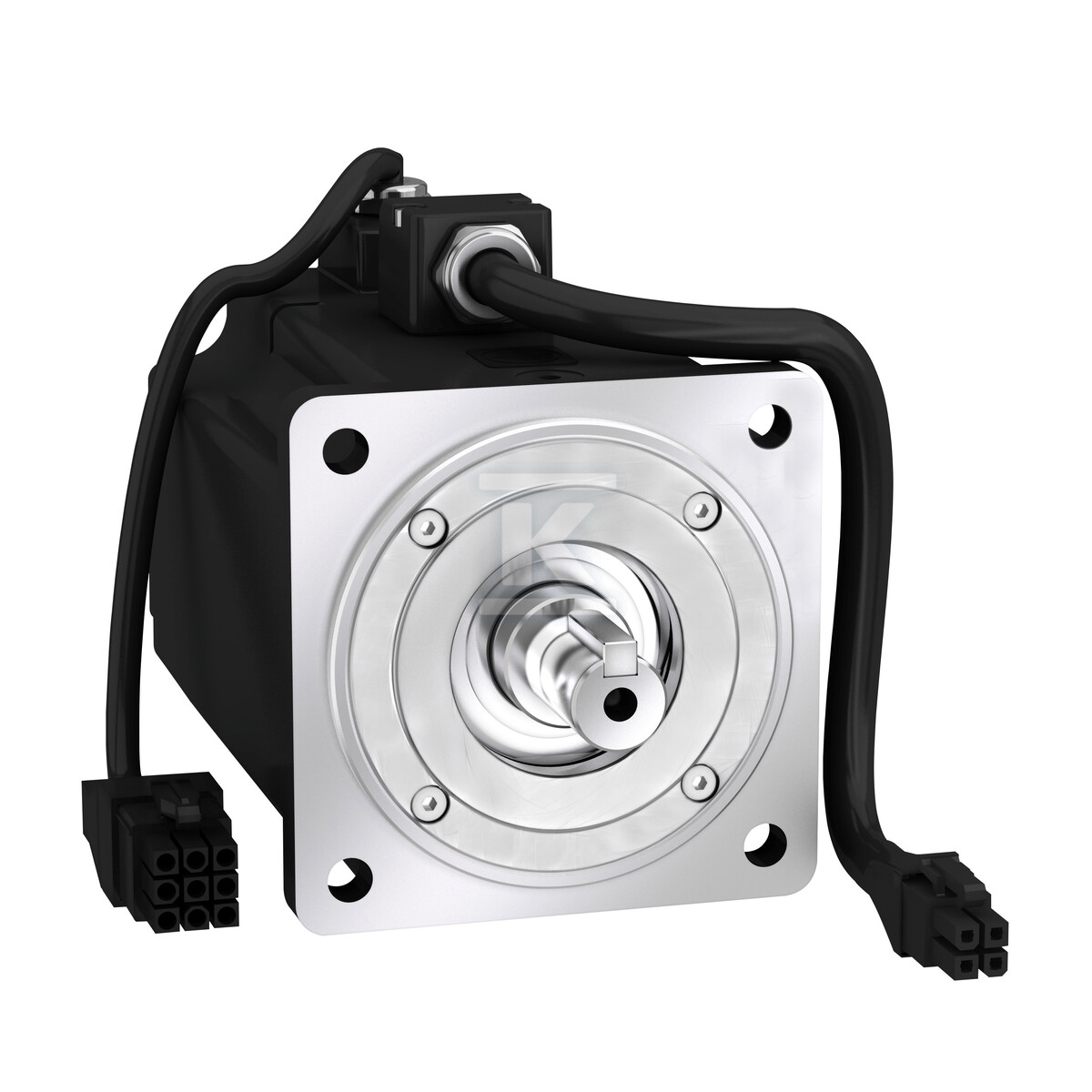

Serwosilnik BCH, 80mm, 750W, wał wpustowy, hamulec trzymający, luźne końcówki BCH2LF0733CF5C

Serwosilnik synchroniczny 80 mm z hamulcem trzymającym do napędów Lexium 28

Serwosilnik z serii BCH2 o średnicy kołnierza 80 mm łączy moc 750 W z hamulcem trzymającym i enkoderem absolutnym, co sprawdza się w kompaktowych maszynach wymagających precyzyjnego pozycjonowania i pewnego zatrzymania osi. Rozwiązanie jest przygotowane do współpracy z falownikami Lexium 28 i Lexium 26D, z automatyczną identyfikacją silnika i biblioteką PLC Open, co skraca czas uruchomienia.

Budowa mechaniczna i wyposażenie

Obudowa z kołnierzem 80 mm i wałem na klucz zapewnia stabilne mocowanie w standardzie azjatyckim. Wał o średnicy 19 mm i długości 35 mm z wpustem ułatwia szybkie połączenie z przekładnią lub kołem pasowym, a uszczelnienie olejowe ogranicza wnikanie zanieczyszczeń. Stopień ochrony IP65 chroni elektronikę i łożyska w warunkach pyłowych i przy zachlapaniu, a zakres temperatur pracy 0 ... 40 °C pokrywa typowe środowiska produkcyjne. Hamulec trzymający blokuje oś po wyłączeniu zasilania, co jest istotne przy pionowych aplikacjach i pozycjach utrzymywanych bez zasilania. Połączenie elektryczne realizowane jest luźnymi końcówkami, co daje elastyczność przy okablowaniu w szafie sterowniczej. Masa ok. 4,2 kg i długość 178 mm przy szerokości 80 mm pozwalają na montaż w ograniczonej przestrzeni, a kołnierz centrujący 70 mm głębokości 4 mm z rozstawem otworów 90 mm upraszcza instalację.

• Wał wpustowy 19 mm x 35 mm ułatwia szybkie sprzężenie z przekładnią bez dodatkowych adapterów.
• Stopień ochrony IP65 i uszczelnienie olejowe zwiększają odporność na pył i zachlapanie w hali produkcyjnej.
• Hamulec trzymający zapewnia pewne zatrzymanie osi w pozycjach pionowych bez dodatkowego zasilania.

Dane elektryczne i warunki pracy

Silnik trójfazowy synchroniczny zasilany napięciem AC 220 V przy częstotliwości 50 ... 60 Hz pracuje z prądem znamionowym 3 A i prędkością znamionową 3000 1/min. Znamionowy moment obrotowy deklarowany przez producenta wynosi ok. 2,39 Nm, a moment bezwładności 1,24 kg·cm2 sprzyja dynamicznej odpowiedzi przy zmianach prędkości. Enkoder ST absolutny jednokrotny o rozdzielczości 20 bitów zapewnia precyzyjną informację o położeniu bez konieczności homingu po restarcie. Chłodzenie naturalne bez wentylatora ogranicza awaryjność i hałas, a brak czujnika PTC/RTD upraszcza okablowanie w standardowych aplikacjach. Cykl życia i ślad węglowy podany przez producenta to 3345 kg ekwiwalentu CO2 dla całego cyklu życia, co pozwala uwzględnić parametr w analizie środowiskowej projektu.

• Zasilanie 220 V AC 3-fazowe przy 50 ... 60 Hz pasuje do standardowych sieci przemysłowych.
• Enkoder absolutny 20-bitowy eliminuje potrzebę homingu po każdym restarcie.
• Chłodzenie naturalne ogranicza hałas i liczbę elementów ruchomych.

Integracja i zastosowanie

Dzięki kompatybilności z serią Lexium 28 silnik pasuje do kompaktowych maszyn, gdzie wymagana jest powtarzalność pozycjonowania i szybkie przyspieszenia. Automatyczne dostrajanie i identyfikacja silnika skracają czas uruchomienia dla instalatora, a biblioteka PLC Open ułatwia programowanie sterowania ruchem. Luźne końcówki i standardowy kołnierz IEC 80 mm upraszczają wymianę w istniejących liniach, a hamulec trzymający zwiększa bezpieczeństwo operatora przy pracach konserwacyjnych. Rozwiązanie sprawdza się, gdzie potrzebna jest stabilna praca przy 750 W mocy ciągłej i pewnym utrzymaniu pozycji.

• Automatyczna identyfikacja silnika i biblioteka PLC Open skracają czas uruchomienia.
• Luźne końcówki dają elastyczność prowadzenia okablowania w szafie.
• Kompatybilność z Lexium 28 i Lexium 26D upraszcza dobór napędu w ramach jednej rodziny.
