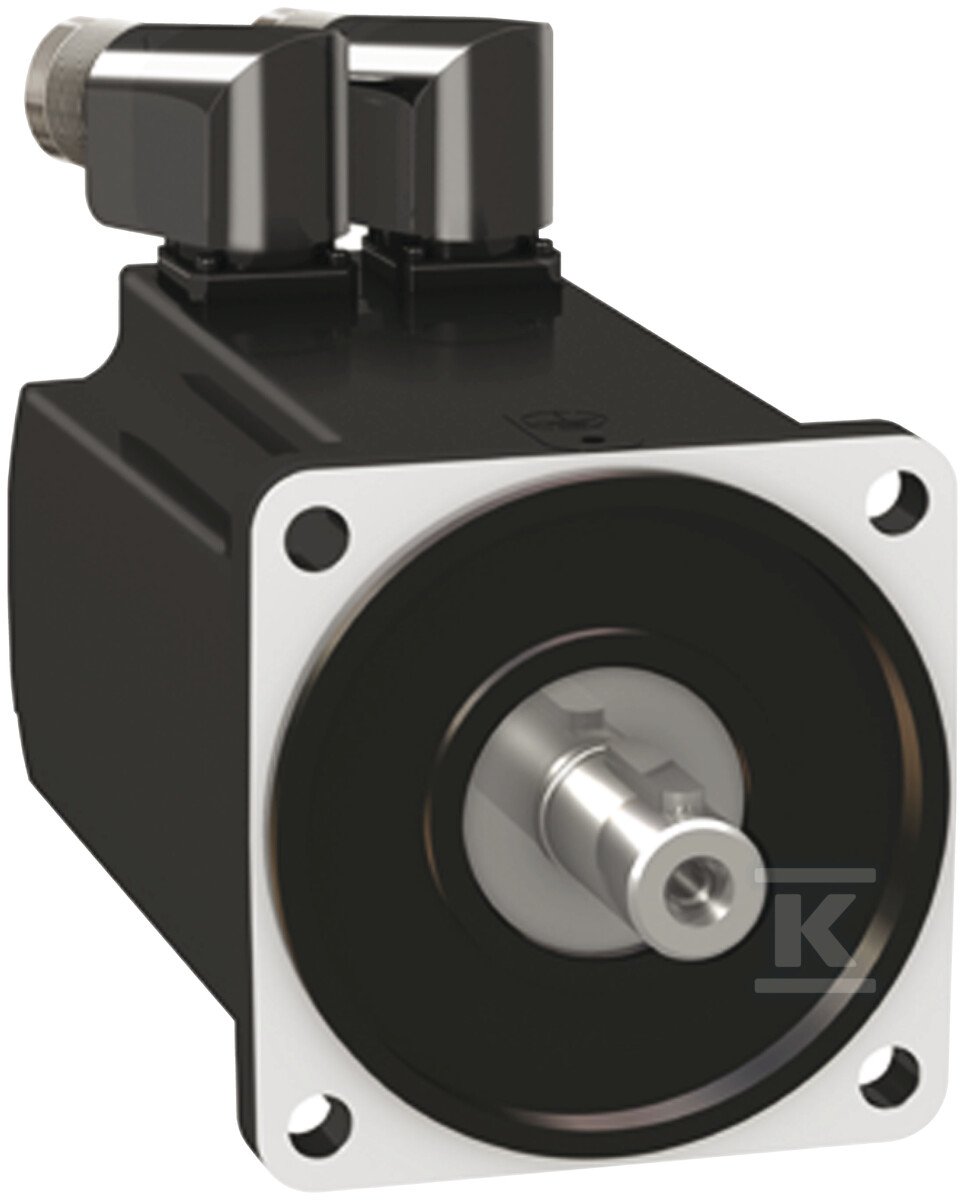

Serwosilnik BMH, 8.4 Nm, 6000 obr/min, wał wpustowy, z hamulcem trzymającym, IP65/IP67 BMH1003P31F2A

Serwosilnik średniej bezwładności 100 mm z hamulcem i enkoderem 128-bit

Serwosilnik BMH z rodziny Lexium 32 łączy moment ciągły 8,4 Nm przy maksymalnej prędkości mechanicznej 6000 obr/min z wałem wpustowym i wbudowanym hamulcem trzymającym. Stopień ochrony IP65 w standardzie i możliwość rozszerzenia do IP67 przy użyciu zestawu, a także podwójne złącza kątowe obrotowe, pozwalają na montaż w szafach i na maszynach pracujących w zapylonych i wilgotnych warunkach. Enkoder absolutny single-turn 128-bit SinCos z rozdzielczością 131072 punktów na obrót dostarcza precyzyjną informację o położeniu bez konieczności homingu po starcie.

Konstrukcja mechaniczna i wyposażenie

Wał wpustowy umożliwia szybkie połączenie z przekładnią lub mechanizmem roboczym bez dodatkowych adapterów. Wbudowany hamulec trzymający blokuje wał w stanie bez zasilania, co jest przydatne w pozycjach pionowych i przy zatrzymaniach awaryjnych. Złącza elektryczne w wykonaniu kątowym obrotowym ułatwiają prowadzenie okablowania w ciasnych przestrzeniach maszyny. Obudowa z kołnierzem standardowym międzynarodowym 100 mm zapewnia kompatybilność z typowymi podstawami montażowymi i osprzętem Lexium. Stopień ochrony IP65 chroni przed pyłem i strugami wody, a wariant IP67 jest osiągalny z dedykowanym zestawem uszczelniającym.

Parametry napędowe i zasilanie

Silnik synchroniczny trójfazowy AC/DC pracuje z napięciem znamionowym 480 V i prądem znamionowym 10 A przy 3 fazach. Znamionowa częstotliwość 50 ... 60 Hz odpowiada mocy wyjściowej 2,7 kW. W połączeniu z falownikiem 10 A uzyskuje się moment ciągły 8,4 Nm, moment znamionowy 6,2 Nm oraz prędkość znamionową 4000 obr/min. Szczytowy moment blokady sięga 25,1 Nm, a maksymalna prędkość mechaniczna to 6000 obr/min. Liczba biegunów 10 wspiera charakterystykę prędkościową wymaganą w napędach precyzyjnych. Zakres temperatur pracy deklarowany w danych ETIM to 0 ... 20 °C.

Zastosowanie w automatyce i montaż

Wysoka rozdzielczość enkodera pozwala na sterowanie z małym błędem pozycjonowania, a klasa szczelności IP65/IP67 ogranicza konieczność dodatkowych osłon w środowisku produkcyjnym.
