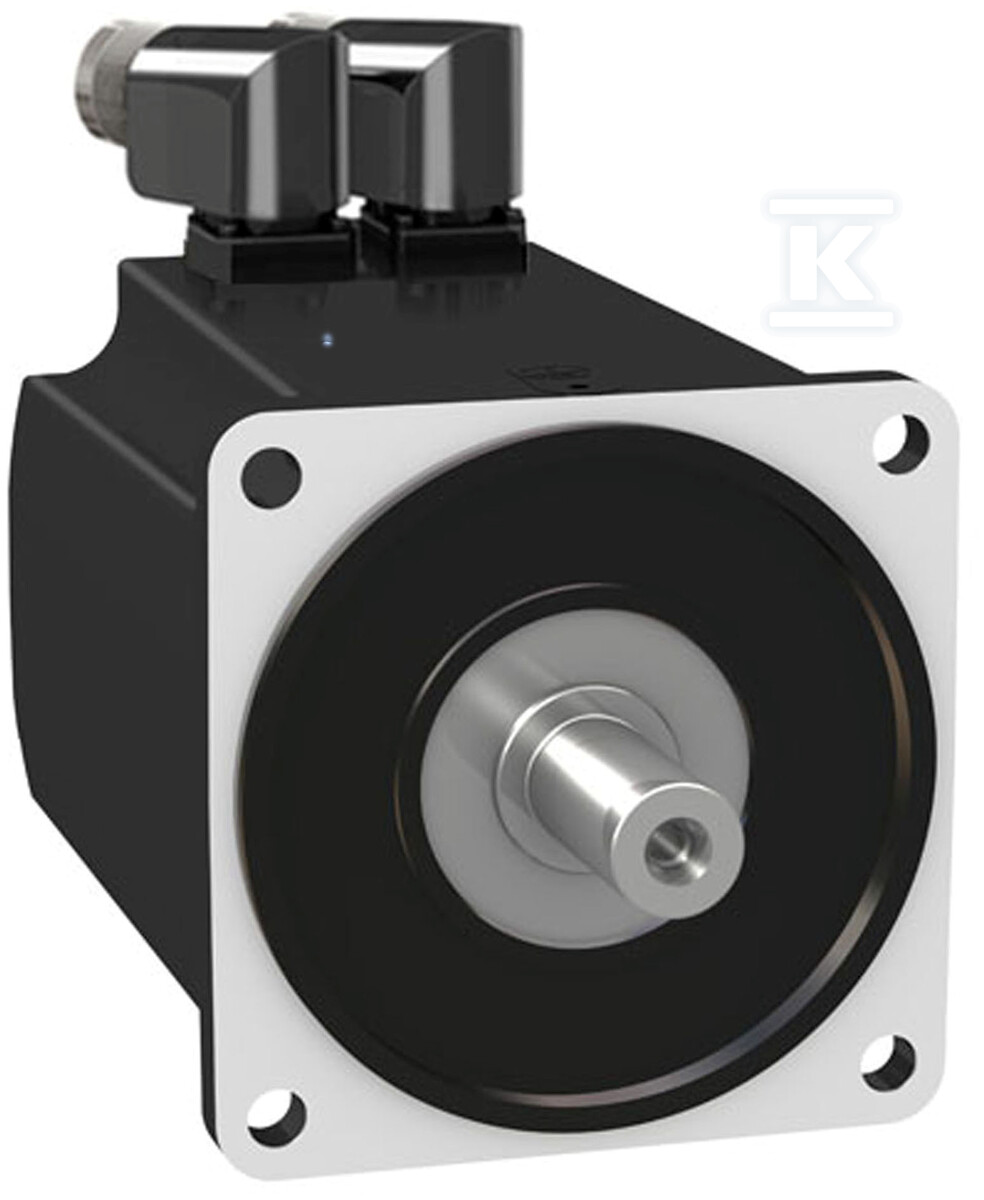

Serwosilnik BMH, 24 Nm, 4000 obr/min, wał wpustowy, z hamulcem trzymającym, IP65/IP67 BMH1403P31F2A

Serwosilnik synchroniczny AC z hamulcem trzymającym do napędów precyzyjnych

Serwosilnik to silnik synchroniczny AC o średniej bezwładności, przeznaczony do aplikacji wymagających stabilnego momentu i precyzyjnej regulacji prędkości. Konstrukcja z potrójnym stosem uzwojeń i hamulcem trzymającym pozwala na pewne pozycjonowanie i utrzymanie obciążenia w stanie bez zasilania. Rozwiązanie jest kompatybilne ze sterownikami z rodziny LXM32 i komunikuje się w protokole HIPERFACE, co ułatwia integrację z systemami automatyki przemysłowej.

Konstrukcja i wykonanie

Silnik ma kołnierz montażowy 140 x 140 mm zgodny z normą IEC i wał wpustowy, co upraszcza połączenie z przekładnią lub mechanizmem napędowym. Zastosowano obrotowy prostokątny złącze kablowe oraz enkoder absolutny single-turn 128 ppr SinCos, zapewniający informację o położeniu bez konieczności kalibracji po restarcie. Obudowa zapewnia stopień ochrony IP65. Wymiary zabudowy to wysokość 179,5 mm, szerokość 140 mm i głębokość 267 mm, a masa operacyjna wynosi 18,83 kg. Dzięki średniej bezwładności 50,27 kg·cm2 silnik dobrze tłumi drgania i pozwala na dynamiczną regulację ruchu przy dużych obciążeniach.

Parametry pracy i sterowanie

Zasilanie AC w zakresie 115 V AC - 480 V AC umożliwia pracę w różnych sieciach przemysłowych. Przy 208 - 480 V AC z odpowiednim falownikiem deklarowana moc czynna to 4,5 kW. W typowych punktach pracy uzyskuje się:

• 1,69 kW przy 750 obr/min i 115 V AC, prąd znamionowy 15,7 A, moment 21,50 Nm
• 3,32 kW przy 1750 obr/min i 230 V AC, prąd znamionowy 13,51 A, moment 18,12 Nm
• 4,37 kW przy 3000 obr/min i 480 V AC, prąd znamionowy 10,65 A, moment 13,92 Nm

Moment zatorowy wynosi 22,5 Nm, a maksymalny moment szczytowy 72 Nm. Taki zakres pozwala na rozruch i pracę z przeciążeniami. Sterowanie odbywa się przez interfejs HIPERFACE z enkoderem SinCos, co zapewnia dokładny odczyt położenia i prędkości w pętli zamkniętej.

Zastosowania i warunki eksploatacji

Silnik jest przeznaczony do zastosowań o średnim momencie i wysokiej bezwładności obciążenia, gdzie potrzebna jest stabilna regulacja. Temperatura otoczenia w pracy to -20...+40 °C. Zgodność z normami CE, cURus i EAC ułatwia wdrożenie w instalacjach przemysłowych w Europie i poza nią.
