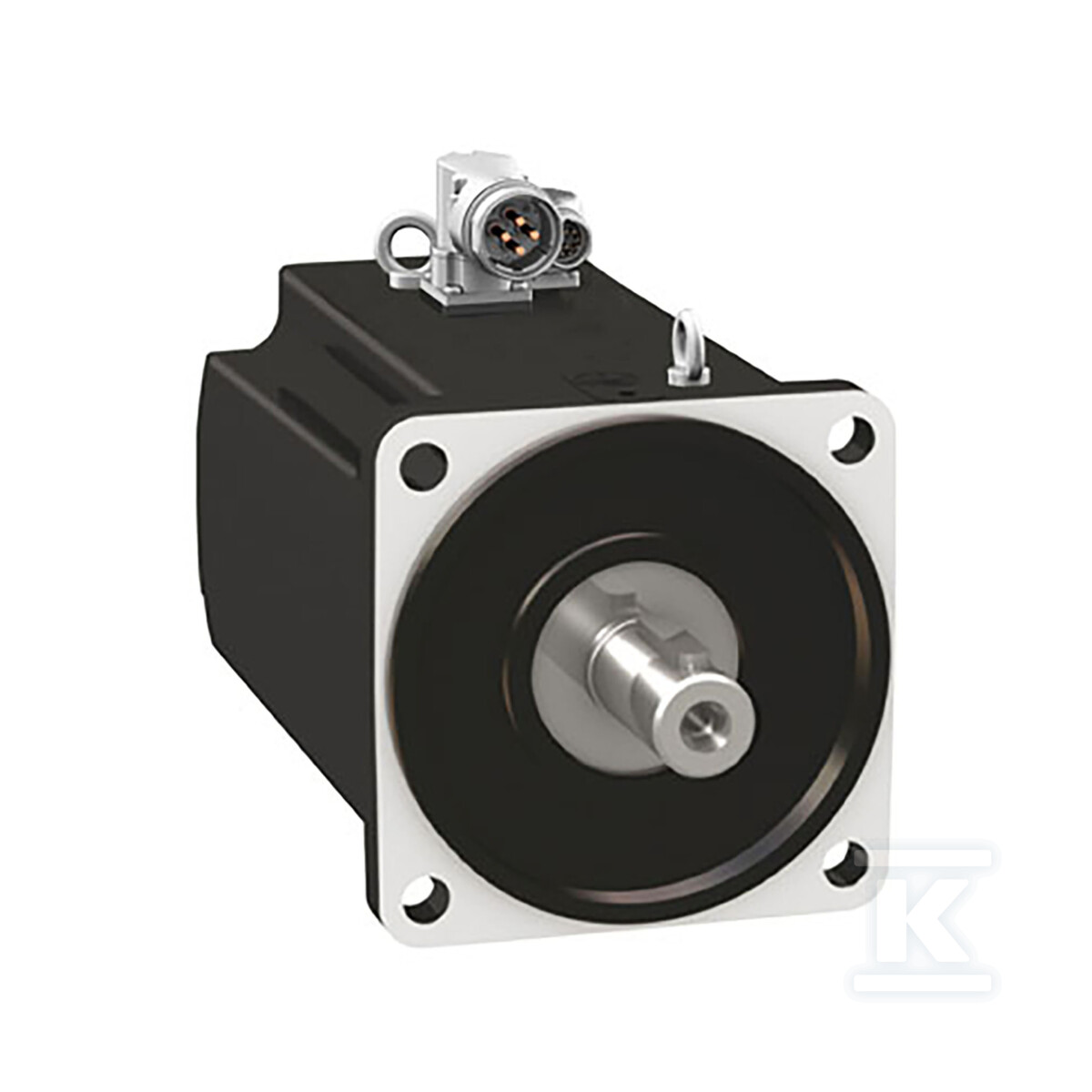

Serwosilnik BMH, 84 Nm, 3800 obr/min, wał wpustowy, z hamulcem trzymającym, IP65/IP67 BMH2053P36F2A

Serwosilnik synchroniczny z hamulcem trzymającym do napędów Lexium 32

Serwosilnik BMH z rodziny Lexium 32 łączy wysoki moment obrotowy z precyzyjną regulacją prędkości i pozycjonowaniem. Wał wpustowy oraz wbudowany hamulec trzymający pozwalają na pewne utrzymanie pozycji w stanie bez zasilania, a obudowa o stopniu ochrony IP65/IP67 zapewnia pracę w środowisku z pyłem i zachlapaniami. Rozwiązanie jest przeznaczone do aplikacji wymagających dynamicznej odpowiedzi i stabilnej pracy przy znamionowej prędkości 3800 1/min.

Budowa mechaniczna i zabezpieczenia

Silnik trójfazowy synchroniczny ma 10 biegunów i wał wykonany jako wał wpustowy, co ułatwia szybkie połączenie z przekładnią lub mechanizmem roboczym. Wbudowany hamulec trzymający blokuje wirnik po zaniku sygnału sterującego. Stopień ochrony IP65/IP67 deklarowany w materiałach produktowych oznacza odporność na wnikanie pyłu oraz działanie strumieni wody z różnych kierunków, a także chwilowe zanurzenie. Konstrukcja bez ochrony antykondensacyjnej i bez czujnika temperatury PTC ani RTD wymaga uwzględnienia warunków otoczenia przy doborze chłodzenia i wentylacji szafy.

Dane elektryczne i charakterystyka pracy

Znamionowe zasilanie to 480 V przy prądzie znamionowym 24 A i mocy znamionowej 6,5 kW. Silnik pracuje w układzie 3-fazowym, z rodzajem napięcia AC/DC, przy znamionowej prędkości obrotowej 3800 1/min. W dokumentacji producenta podawany jest moment 84 Nm. Wersja wyposażona jest w enkoder 16-bit, co wspiera precyzyjne sterowanie położeniem w ramach systemu Lexium 32. Przeciążalność nie jest deklarowana, a współpraca z przemiennikiem częstotliwości jest wskazana jako nie, co oznacza przeznaczenie do pracy z dedykowanym serwonapędem.

Zastosowanie i warunki eksploatacji

Brak czujnika temperatury PTC/RTD i brak ochrony antykondensacyjnej oznacza, że monitoring termiczny i osuszanie należy realizować na poziomie sterowania i zabudowy. Naturalna konwekcja chłodzenia oraz brak deklarowanej impregnacji VPI w danych katalogowych sugerują montaż w pozycji zapewniającej swobodny przepływ powietrza wokół obudowy.
