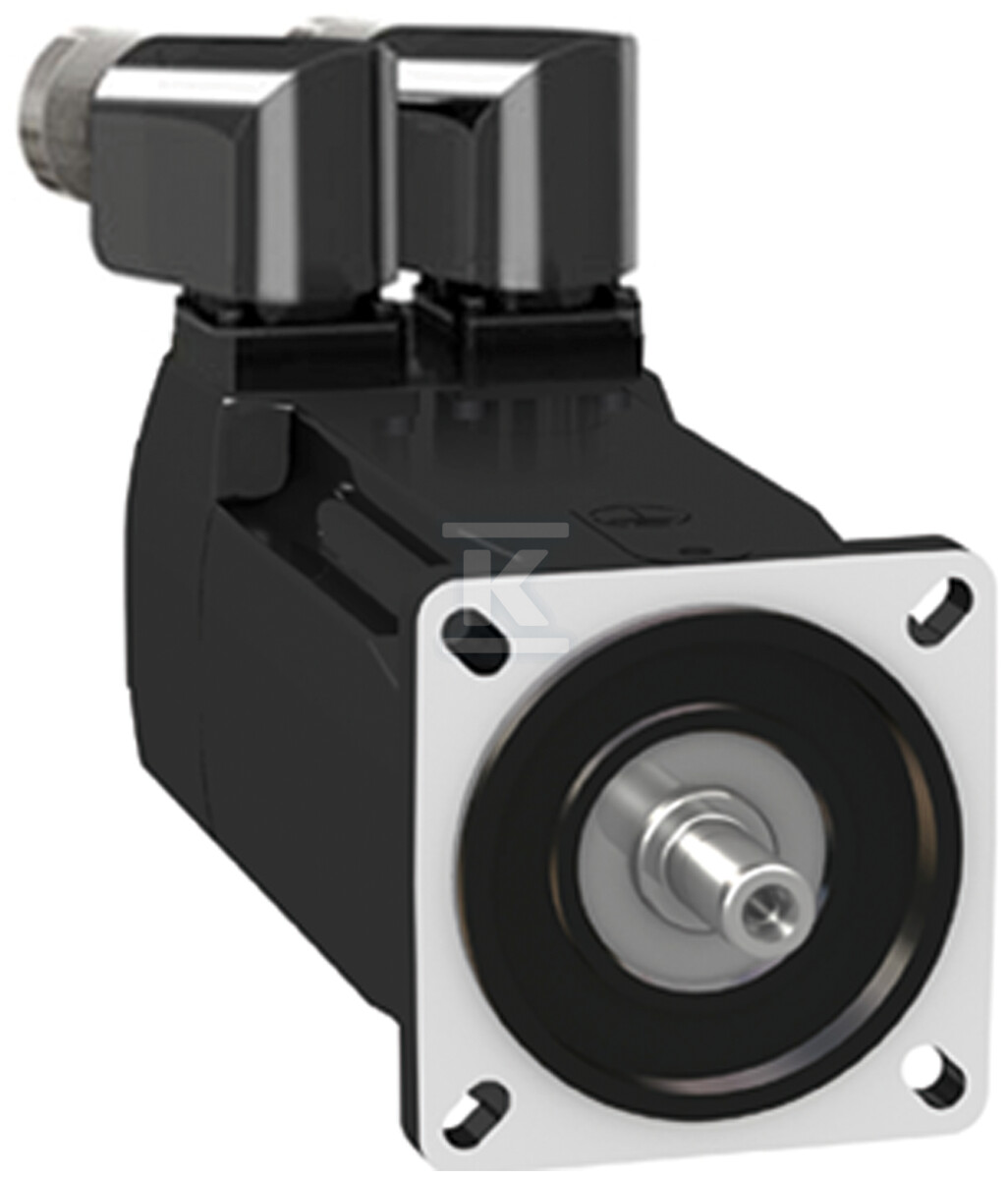

Serwosilnik BMH, 3.4 Nm, 8000 obr/min, wał wpustowy, z hamulcem trzymającym, IP54 BMH0703T11F2A

Serwosilnik synchroniczny z hamulcem trzymającym i wałem wpustowym do napędów precyzyjnych

Serwosilnik BMH o konstrukcji trójfazowej synchronicznej łączy wysoką prędkość obrotową z momentem pozwalającym na precyzyjne pozycjonowanie. Wał wpustowy ułatwia montaż przekładni, sprzęgieł i elementów roboczych bez dodatkowych adapterów, a zintegrowany hamulec trzymający utrzymuje pozycję po wyłączeniu zasilania. Stopień ochrony IP54 ogranicza dostęp pyłu i bryzgów wody, co pozwala na pracę w typowych warunkach przemysłowych. Deklarowany moment 3,4 Nm przy prędkości 8000 obr/min i mocy znamionowej 0,9 kW czyni go rozwiązaniem do maszyn wymagających szybkiej reakcji i stabilnego utrzymania położenia.

Budowa mechaniczna i parametry napędowe

Silnik jest silnikiem trójfazowym synchronicznym zasilanym napięciem 240 V AC/DC przy prądzie znamionowym 10 A i liczbie faz 3. Liczba biegunów wynosi 10, a znamionowa częstotliwość pracy to 50 ... 60 Hz. Znamionowa prędkość obrotowa przy częstotliwości znamionowej to 8000 obr/min, a moc znamionowa przy częstotliwości znamionowej to 0,9 kW. Znamionowy moment obrotowy podany w danych ETIM to 3,1 Nm.

• wał wpustowy ułatwia szybkie i pewne połączenie z mechaniką napędzaną
• hamulec trzymający zapewnia utrzymanie pozycji w stanie bez zasilania
• konstrukcja synchroniczna daje dobrą powtarzalność prędkości i momentu

Ochrona, warunki pracy i instalacja

Stopień ochrony IP54 ogranicza wnikanie pyłu oraz chroni przed zachlapaniem, co jest istotne przy montażu w obudowach maszyn i linii produkcyjnych. Zakres temperatur pracy to 0 ... 20 °C. Silnik nie jest wyposażony w czujnik temperatury PTC ani rezystancyjny czujnik temperatury RTD i nie posiada ochrony antykondensacyjnej. Nie deklaruje się współpracy z przemiennikiem częstotliwości w danych ETIM, a przeciążalność nie jest wskazana. Brak cechy przeciwwybuchowości.

• montaż w środowisku o kontrolowanej temperaturze 0 ... 20 °C
• odporność na pył i zachlapanie dzięki IP54
• brak wbudowanych czujników temperatury wymaga zewnętrznego monitoringu termicznego w aplikacjach krytycznych

Zastosowanie i dane środowiskowe

Urządzenie jest przeznaczone do napędów wymagających precyzyjnego pozycjonowania i szybkiego zatrzymywania, gdzie hamulec trzymający odciąża układ sterowania.

Dane środowiskowe podane w źródle wskazują ślad 1 002 kg CO2 eq dla produktu.
