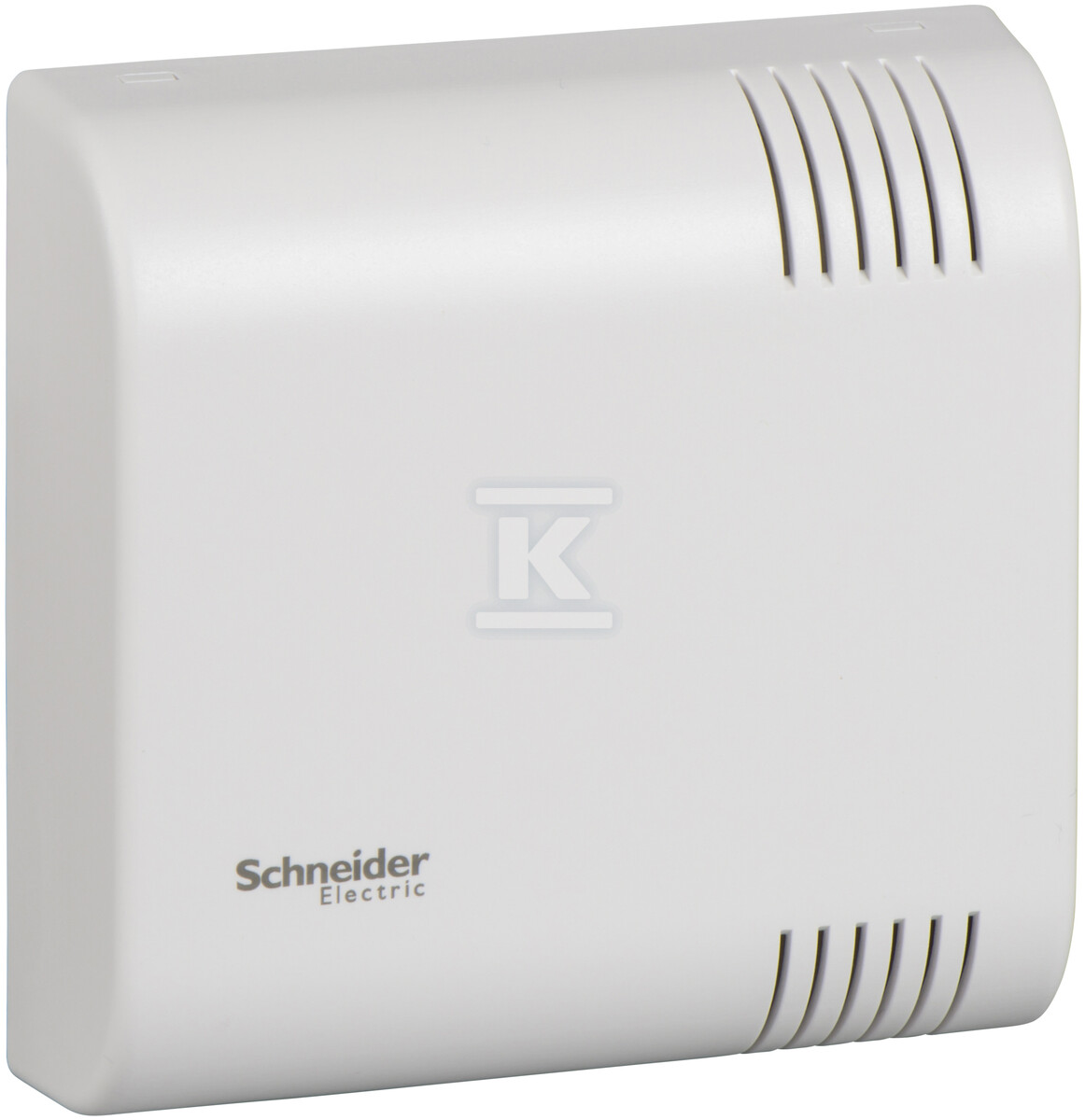

Czujnik temperatury otoczenia Acti9 CCT15846

Sonda temperaturowa do regulacji temperatury w budynkach

Czujnik temperatury otoczenia z serii Acti9 to kompaktowa sonda przeznaczona do współpracy z termostatami pokojowymi TH4 oraz TH7 produkowanymi przez Schneider Electric. Urządzenie monitoruje temperaturę powietrza w pomieszczeniach i przekazuje dane do regulatora, który na ich podstawie steruje pracą systemu ogrzewania lub klimatyzacji.

Konstrukcja i wykonanie

Sonda ma model pin/sztyft - to typowy format montowany bezpośrednio na ścianie. Wykonana z tworzywa sztucznego, co zapewnia niską masę i łatwość mocowania. Przewód przyłączeniowy o długości 1,5 m pozwala na elastyczne prowadzenie kabla do termostatu nawet w przypadku większych odległości między urządzeniami. Wymiary sondy są niewielkie (85 × 40 × 92 mm), dzięki czemu dyskretnie wtapia się w wystrój wnętrza - nie rzuca się w oczy na ścianie.

Zakres pomiarowy i zastosowanie

Czujnik mierzy temperaturę w zakresie od +8°C do +26°C. W połączeniu z termostatem TH4 jest dedykowany do budynków mieszkalnych - zarówno domów jednorodzinnych, jak i lokali w budynkach wielorodzinnych oraz obiektów użyteczności publicznej. Regulator TH4 kontroluje i utrzymuje żądaną temperaturę w tym przedziale.

Z kolei termostat TH7 otwiera zupełnie inne możliwości - jego zakres regulacji sięga od -40°C do +80°C, co sprawia, że sprawdza się w obiektach przemysłowych: chłodniach, piekarnikach czy halach produkcyjnych. Sonda CCT15846 może być też wykorzystana jako czujnik antyzamrożeniowy w instalacjach domowych - chroni rurociągi i pomieszczenia przed spadkiem temperatury poniżej bezpiecznego progu.

Montaż i warunki pracy

Producent zaleca mocowanie sondy na wysokości 1,5 m nad podłogą - to standardowa wysokość pomiarowa zapewniająca reprezentatywny odczyt temperatury odczuwalnej przez użytkowników. Urządzenie należy instalować z dala od:

• bezpośredniego promieniowania słonecznego,
• grzejników i kaloryferów,
• urządzeń generujących ciepło,
• stref narażonych na zachlapania.

Źle umieszczony czujnik będzie podawał zafałszowane wartości, co skutkuje nieprawidłową pracą całego systemu regulacji. Montaż jest ścienny i wewnętrzny - sonda przeznaczona jest wyłącznie do użytku wewnątrz budynków.

Sonda CCT15846 to sprawdzone rozwiązanie ze strefy produktowej Acti9 marki Schneider Electric - serii znanej z niezawodności w instalacjach elektrycznych i automatyki budynkowej. Prosty pin/sztyft oznacza kompatybilność z dedykowanymi gniazdami termostatów TH4 i TH7 - wystarczy podłączyć przewód i zamontować sondę zgodnie z wytycznymi wysokościowymi.
