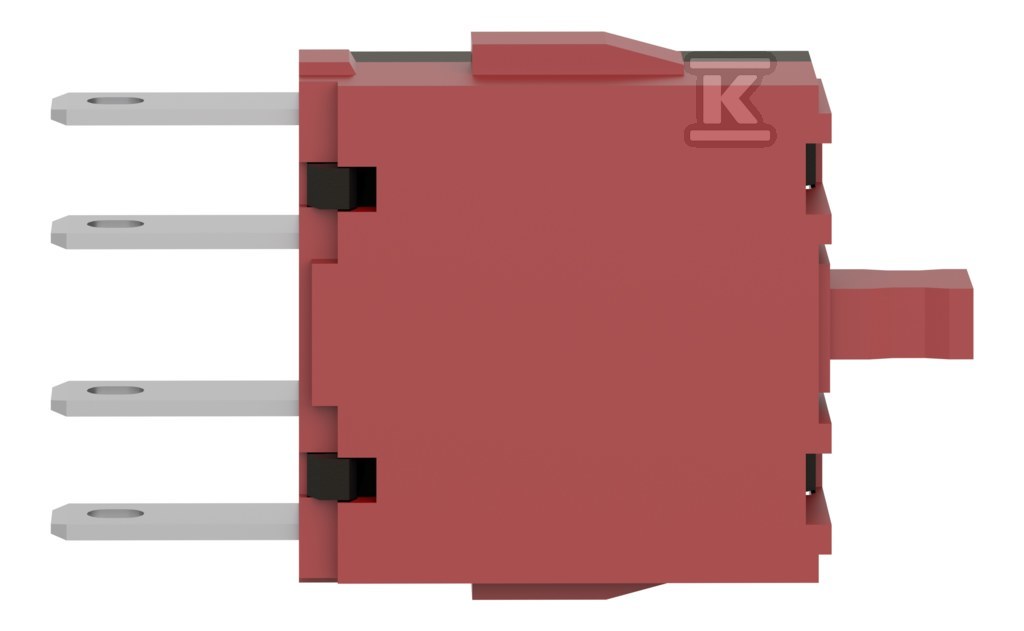

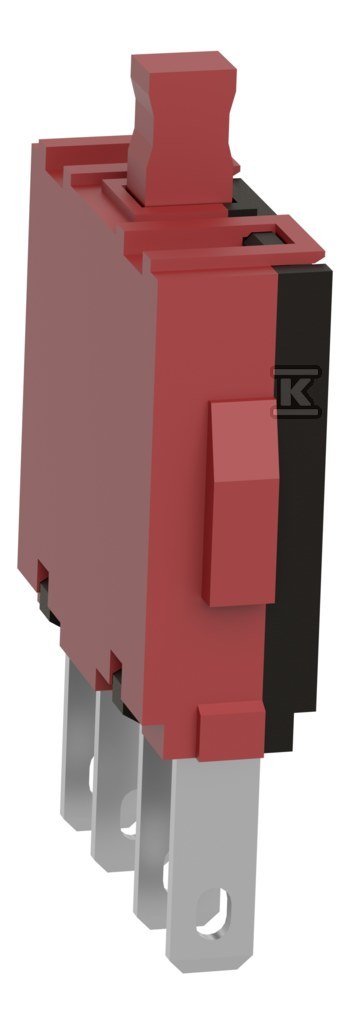

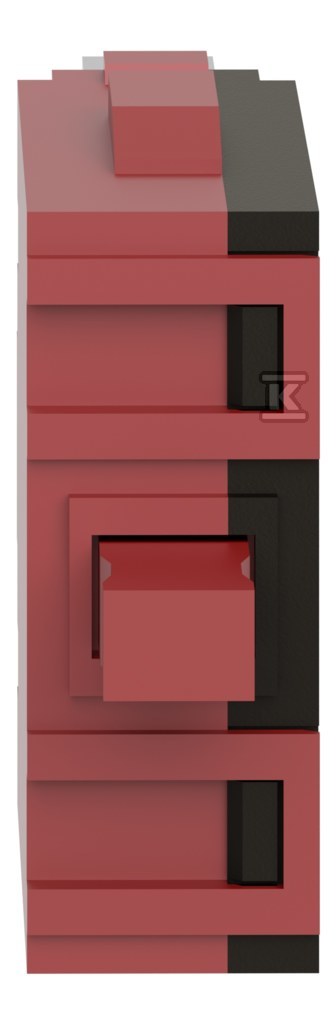

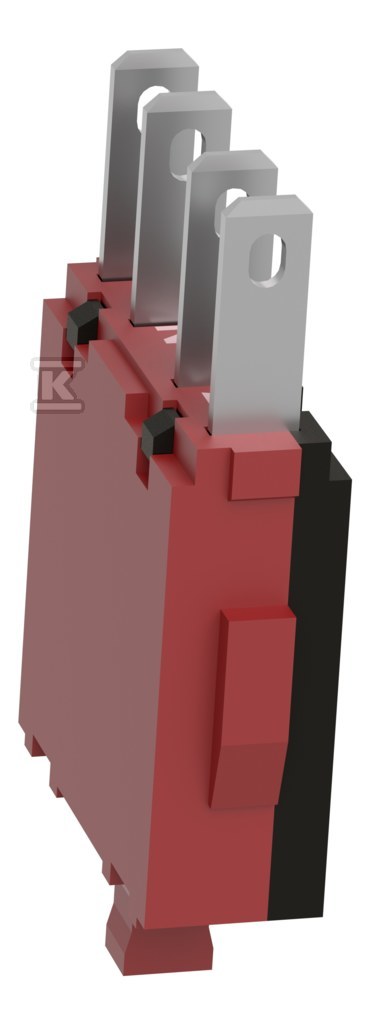

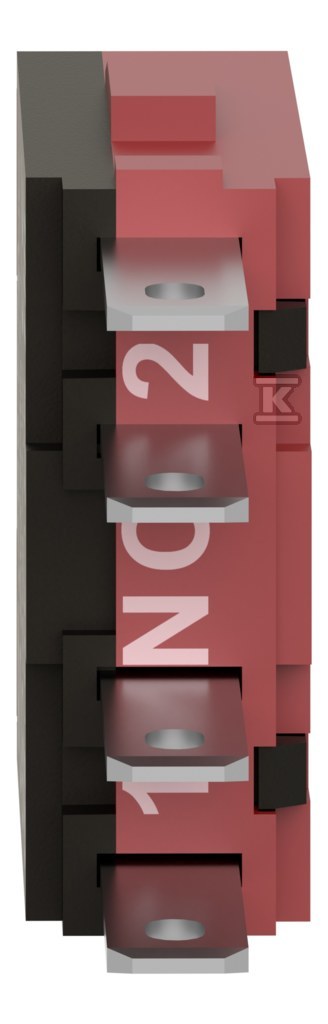

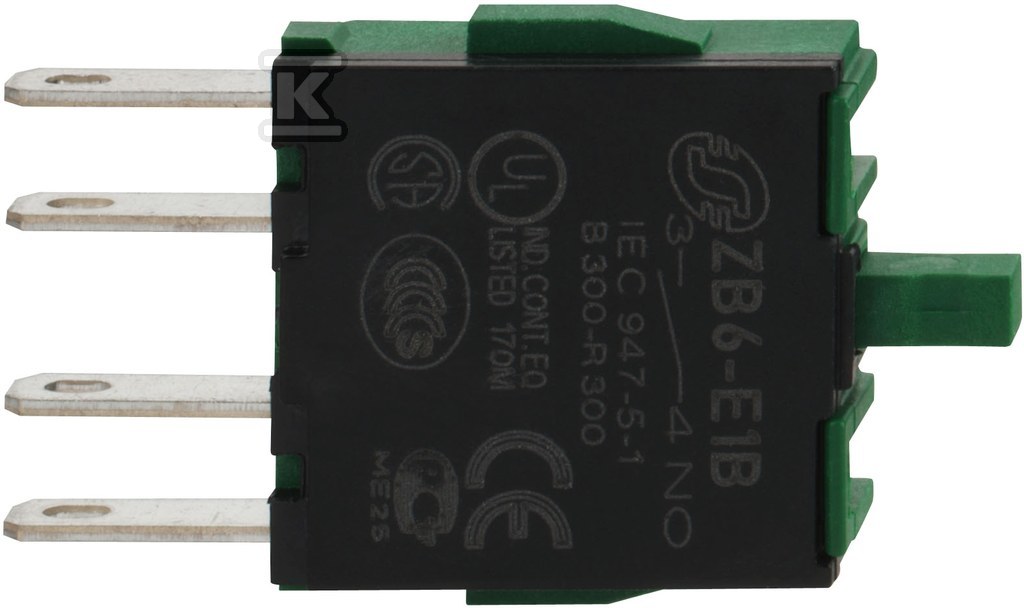

Element stykowy NC Faston stop srebra ZB6E2B

Jednostykowy blok stykowy 1NC do serii Harmony XB6 z szybkozłączem Faston

Blok przeznaczony do montażu na głowicach O16 mm z rodziny Harmony XB6. Jest to monolityczny element plastikowy z jednym stykiem rozwiernym NC, wykonany w technologii slow-break, z pozytywnym otwieraniem zgodnym z EN/IEC 60947-5-1 appendix K. Połączenie elektryczne realizowane jest poprzez płaskie szybkozłącze Faston, co ułatwia szybki montaż i demontaż przewodów bez użycia narzędzi. Rozwiązanie pasuje do przycisków, przełączników i lampek sygnalizacyjnych o średnicy 16 mm, tworząc kompletny układ sterowania i sygnalizacji przemysłowej.

Budowa i materiały

Kontakt wykonany jest ze stopu srebra Ag/Ni, co zapewnia stabilną przewodność i dobrą odporność na zużycie przy wielokrotnym załączaniu. Mechanizm działa w trybie powolnego rozwierania, a siła załączania przy zmianie stanu elektrycznego wynosi 2,5 N. Skok roboczy przy zmianie stanu NC to 1 mm, całkowity skok to 3,5 mm. Blok ma konstrukcję jednostykową, bez oprawki, z możliwością zabudowy w głowicy. Wymiary obudowy pozwalają na montaż w ograniczonej przestrzeni, typowo szerokość około 13,5 mm. Pozytywne otwieranie gwarantuje fizyczne rozwarcie styku niezależnie od zużycia mechanicznego.

Parametry pracy i bezpieczeństwo

Znamionowy prąd pracy przy AC-15 wynosi 1,5 A dla 230 V i 3 A dla 120 V. W obwodach DC-13 dopuszczalne wartości to 0,22 A przy 125 V oraz 0,1 A przy 250 V. Znamionowe napięcie izolacji Ui to 250 V, a wytrzymałość na impuls napięciowy Uimp to 4 kV. Trwałość mechaniczna sięga 5 000 000 cykli, a trwałość elektryczna 1 000 000 cykli przy AC-15 230 V i DC-13 230 V, 3600 cykli/h. Ochrona przed zwarciem realizowana jest bezpiecznikiem wkładkowym 6 A typu gG. Zakres temperatury pracy to -25…70 °C, co pozwala na zastosowanie w chłodnych i ciepłych środowiskach przemysłowych. Deklarowany stopień ochrony w zestawie z głowicą to IP65, a sam blok spełnia wymagania IP20 wg IEC 60529. Niezawodność elektryczna ? = 10exp(-8) przy 5 V 1 mA z poziomem ufności 90 % wg EN/IEC 60947-5-4.

Zastosowanie i kompatybilność

Element przeznaczony jest do współpracy z głowicami serii Harmony XB6 o średnicy 16 mm. Model z możliwością zabudowy i sposobem montażu innym niż standardowy pozwala na integrację z przyciskami, przełącznikami i lampkami kontrolnymi tej samej rodziny. Brak oprawki i zero styków sygnalizacji błędu, zwiernych i przełącznych upraszcza dobór do prostych obwodów rozwiernych. Płaskie połączenie wtykowe Faston ułatwia okablowanie w szafach sterowniczych i na panelach maszyn. Dzięki szerokiemu zakresowi temperatur, ochronie przed zwarciem i pozytywnemu otwieraniu blok sprawdza się w aplikacjach wymagających pewnego rozwarcia obwodu i sygnalizacji stanu.
