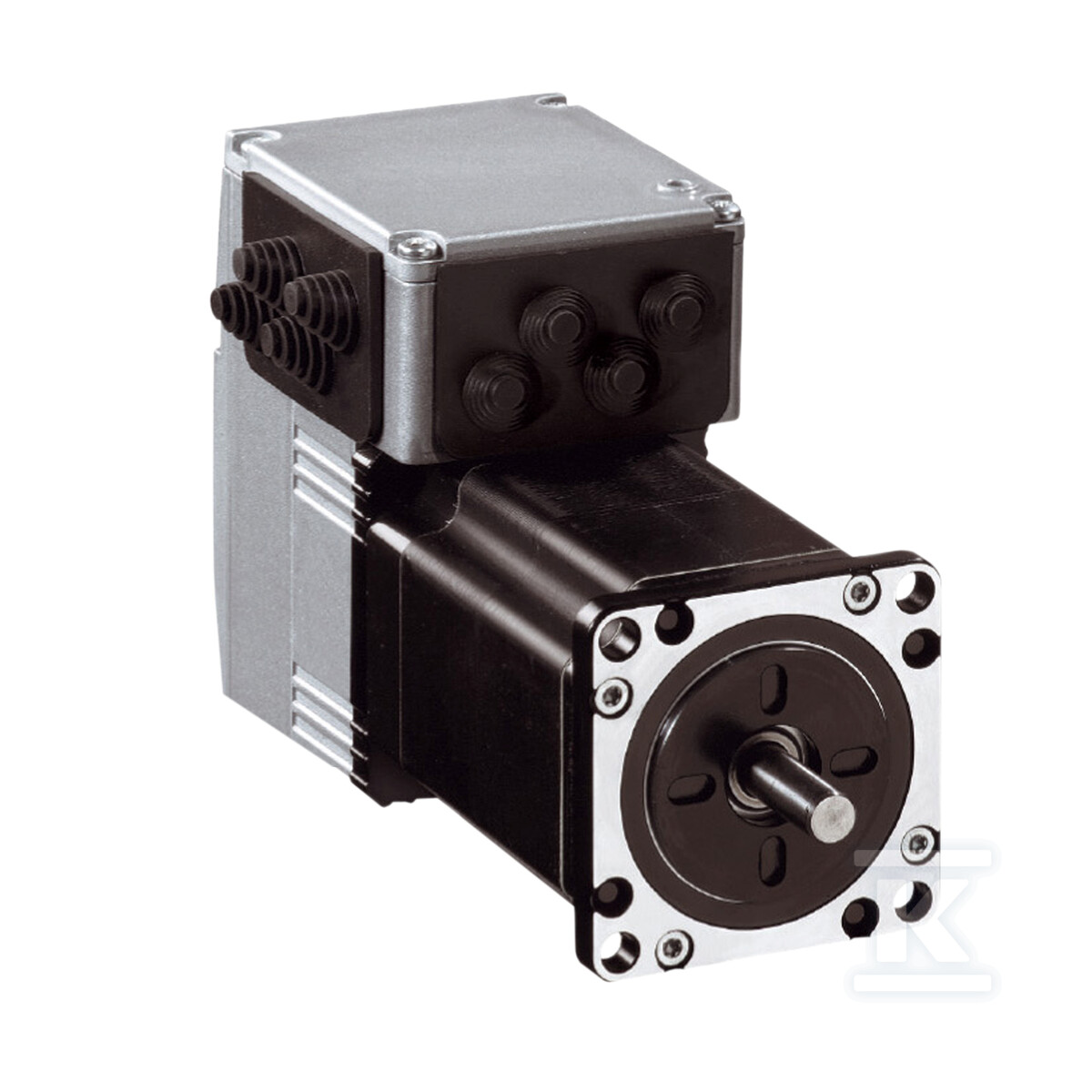

Napęd prądu stałego zintegrowany jednofazowy bezszczotkowy ILE1F661S1982

Zintegrowany napęd bezszczotkowy do precyzyjnych aplikacji przemysłowych

Napędy z serii Lexium to kompaktowe moduły ruchu, w których silnik bezszczotkowy i sterownik są zamknięte w jednej obudowie. Takie rozwiązanie eliminuje potrzebę stosowania oddzielnych komponentów i okablowania pomiędzy falownikiem a silnikiem - całość montujesz jako jeden zespół bezpośrednio na maszynie. Model ILE1F661S1982 zasilany jest napięciem stałym 24 V (zakres pracy 18-40 V), co czyni go gotowym do współpracy z typowymi zasilaczami przemysłowymi lub akumulatorami.

Silnik BLDC i parametry ruchowe

Jednofazowy silnik bezszczotkowy (BLDC) wyposażony jest w 6 biegunów oraz enkoder sprzężeniowy zapewniający precyzyjną informację zwrotną o położeniu wirnika. Znamionowy moment obrotowy wynosi 10,2 Nm, a prąd znamionowy to 10 A - przy szczytowym zużyciu dochodzącym do 7000 mA i ciągłym do 5500 mA. Prędkość obrotowa i moment mieszczą się w kategorii średniej, co pozwala na zastosowania wymagające stabilnego, kontrolowanego ruchu bez nadmiernych przeciążeń mechanicznych.

Kołnierz silnika ma wymiary 66 mm, a obudowa zapewnia stopień ochrony IP54 (IP41 na tulei wału), chroniąc przed pyłem i rozpryskami wody. Urządzenie montowane jest kołnierzowo - otwory mocujące mają średnicę 4,4 mm.

Wejścia, wyjścia i funkcje bezpieczeństwa

Napęd dysponuje 4 sygnałami konfigurowalnymi (każdy może pracować jako wejście lub wyjście). Wejścia dyskretne obsługują napięcia stanu niskiego od -3 do 4,5 V i wysokiego od 15 do 30 V - przy prądzie odpowiednio 2-10 mA przy 24 V. Wyjścia dyskretne dostarczają napięcie w zakresie 23-25 V. Układ zabezpieczeń obejmuje:

• Safe Torque Off (STO) - bezpieczne wyłączenie momentu obrotowego,
• ochronę przed zwarciem wyjść,
• zabezpieczenie przed przeciążeniem napięciowym.

Dwa dedykowane wejścia STO_A i STO_B pozwalają na realizację funkcji bezpieczeństwa zgodnie z normami maszynowymi.

Warunki pracy i odporność mechaniczna

Urządzenie pracuje w temperaturze otoczenia 0-50 °C (lub do 65 °C przy obniżonej mocy), a dopuszczalna temperatura wokół podzespołów wynosi 105 °C dla wzmacniacza mocy i 110 °C dla silnika. Zakres temperatur składowania to -25…70 °C. Chłodzenie realizowane jest przez naturalną konwekcję - bez wentylatora wymuszonego, co zmniejsza liczbę elementów ruchomych podatnych na awarię.

Odporność mechaniczna:

• wibracje - 20 m/s2 przy częstotliwościach 10-500 Hz (10 cykli wg EN/IEC 60068-2-6),
• udary - 150 m/s2, 1000 uderzeń (wg EN/IEC 60068-2-29).

Dopuszczalna wysokość pracy bez deratingu to 1000 m n.p.m.

Normy i certyfikaty

Napęd spełnia wymagania dyrektyw maszynowych i kompatybilności elektromagnetycznej dzięki zgodności z normami:

• EN/IEC 50178,
• EN 50347,
• IEC 61800-3 (edycja druga, drugie środowisko),
• IEC 60072-1.

Produkt posiada certyfikaty CE, cUL, TÜV oraz UL, co potwierdza jego zgodność zarówno z wymaganiami europejskimi, jak i amerykańskimi oraz międzynarodowymi standardami bezpieczeństwa.
