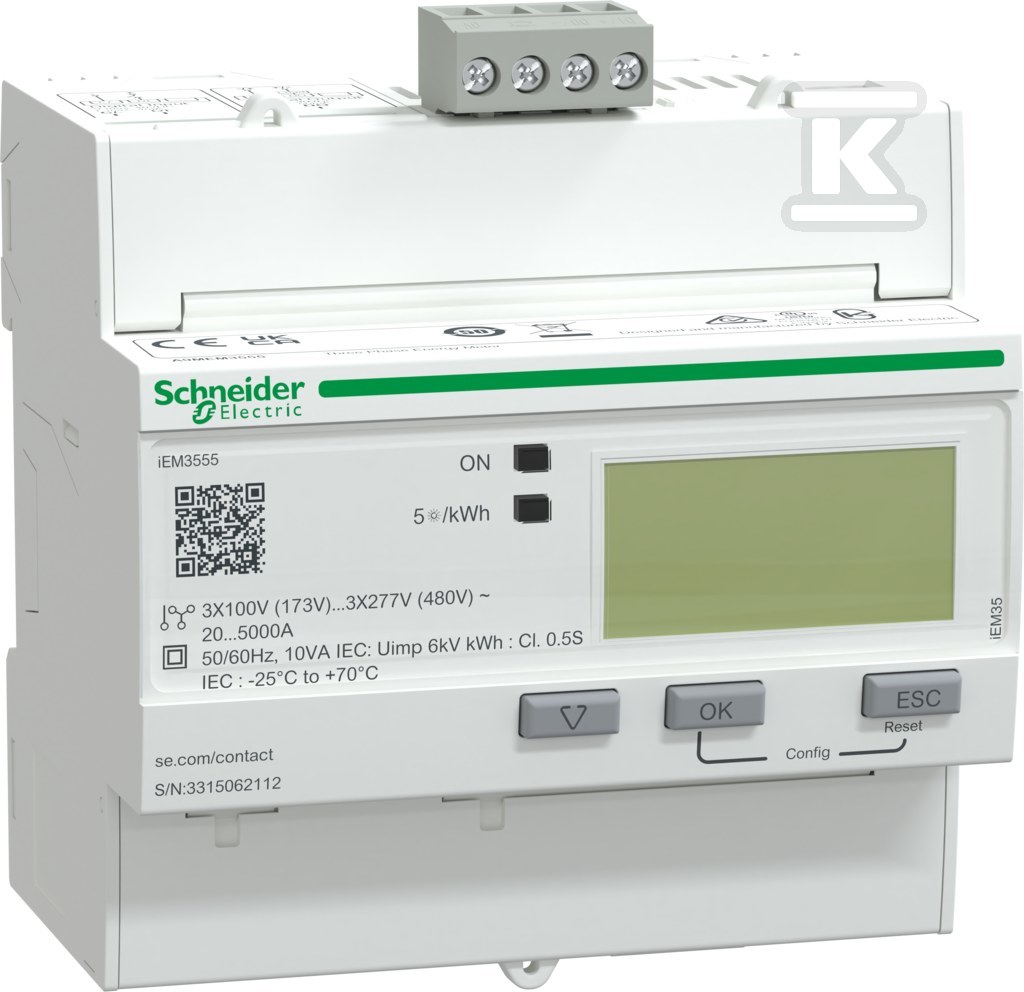

Licznik 3f Rogowski kl 0,5S Modbus A9MEM3555

Licznik energii trójfazowy z pomiarem prądu za pomocą cewki Rogowskiego

Ten licznik energii elektrycznej, z serii Acti9 iEM3000, to zaawansowane urządzenie przeznaczone do precyzyjnego pomiaru zużycia energii w instalacjach trójfazowych. Wykorzystuje on innowacyjną technologię pomiaru prądu za pomocą cewki Rogowskiego, co eliminuje potrzebę stosowania tradycyjnych przekładników prądowych. Montowany na szynie DIN, z wyświetlaczem LCD, zapewnia czytelny i intuicyjny odczyt danych. Dodatkowe sygnalizacje LED informują o poprawności działania, przeciążeniach oraz statusie komunikacji.

Licznik ten jest idealnym rozwiązaniem zarówno dla instalatorów, jak i użytkowników końcowych poszukujących niezawodnego i dokładnego sposobu monitorowania zużycia energii. Możliwość konfiguracji czterech taryf pozwala na optymalizację kosztów energii, a interfejs Modbus RS-485 umożliwia integrację z systemami automatyki budynkowej i zdalny odczyt danych. Urządzenie mierzy moc czynną i bierną, energię czynną i bierną, napięcie oraz prąd – dostarczając pełny obraz profilu obciążenia.

Cechy i zastosowanie

• Pomiar pośredni/półpośredni: Wykorzystanie cewki Rogowskiego pozwala na elastyczny montaż i brak wpływu na obwód elektryczny. Cewka Rogowskiego jest nakładana na przewód zasilający, mierząc natężenie prądu bez bezpośredniego kontaktu elektrycznego.
• Klasa dokładności B (0,5S): Zapewnia wysoką precyzję pomiarów energii czynnej zgodnie z normami IEC 62053-21 oraz ANSI C12.20. To kluczowe dla rozliczeń podrzędnych i fakturowania zużycia energii.
• Interfejs komunikacyjny Modbus RS-485: Umożliwia łatwą integrację z systemami SCADA, BMS oraz innymi urządzeniami wyposażonymi w interfejs Modbus. Pozwala na zdalny odczyt danych i monitorowanie parametrów sieci w czasie rzeczywistym.
• Wielotaryfowość: Obsługa do czterech taryf pozwala na optymalizację kosztów energii poprzez rozliczanie zużycia w zależności od pory dnia lub dnia tygodnia. Sterowanie taryfami może być realizowane zarówno zewnętrznie, jak i wewnętrznie.
• Wyjście impulsowe (D0): Umożliwia rejestrację zużycia energii przez zewnętrzne urządzenia, np. systemy alarmowe lub rejestratory danych. Liczba impulsów jest programowalna w zakresie 1-1000 Imp/kWh (kvarh).
• Szeroki zakres napięć znamionowych: Obsługa napięć 100-277 V (N-L) oraz 173-480 V (L-L) sprawia, że licznik jest kompatybilny z różnymi instalacjami elektrycznymi.
• Kompaktowe wymiary: Szerokość 90 mm (5 modułów) ułatwia montaż w rozdzielnicach elektrycznych o ograniczonej przestrzeni.
• Stopień ochrony IP20: Zapewnia ochronę przed dotknięciem palcami i drobnymi ciałami stałymi – odpowiedni do montażu wewnątrz budynków.

Zakres częstotliwości licznika wynosi 50 - 60 Hz, a liczba faz to trójfazowe. Komunikacja odbywa się poprzez interfejs RS-485, a klasa dokładności wynosi B (0,5S). Napięcie znamionowe L-L to 173 - 480 V, natomiast N-L to 100 - 277 V.

Ten licznik to solidne rozwiązanie dla wymagających aplikacji pomiarowych, zapewniające precyzję, niezawodność i elastyczność konfiguracji. Jest to inwestycja w efektywne zarządzanie energią elektryczną zarówno dla profesjonalistów, jak i użytkowników końcowych.
