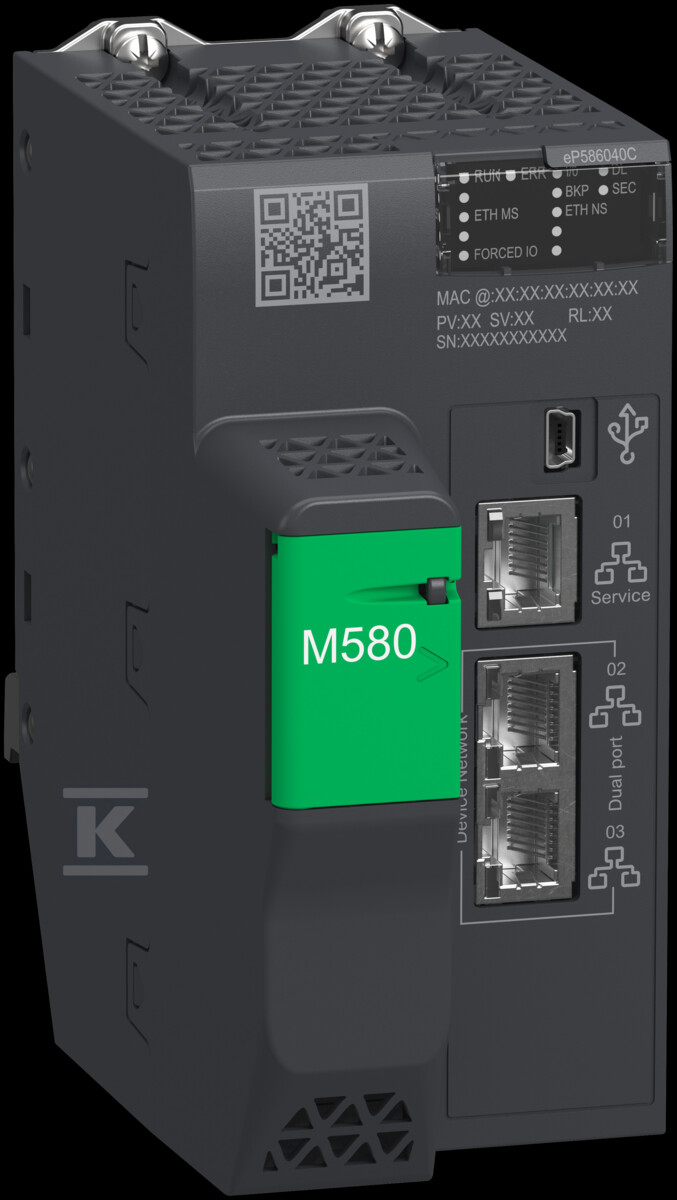

Moduł procesora, poziom 6, osłona ochronna BMEP586040C

Wydajny kontroler PAC do rozproszonych systemów automatyki przemysłowej

Modicon M580 Level 6 z powłoką konforemną to autonomiczny moduł procesora zaprojektowany dla średnich i dużych instalacji przemysłowych wymagających zaawansowanego sterowania rozproszonego (RIO). Kontroler oferuje wbudowane Ethernet - cztery niezależne porty TCP/IP pozwalają na jednoczesną obsługę sieci serwisowej, urządzeń peryferyjnych oraz opcjonalnego portu HSBY dla konfiguracji redundantnych.

Procesor obsługuje do 8 racków lokalnych z maksymalnie 216 kanałami aplikacyjnymi na rack - obejmującymi precyzyjne znaczniki czasowe, sterowanie ruchem, enkodery SSI, komunikację HART oraz liczniki. W konfiguracji rozproszonej zarządza 31 stacjami RIO (po 2 racki na remote drop) i 64 urządzeniami rozproszonymi, co pozwala budować rozległe struktury sterowania bez centralizacji całego I/O w jednym punkcie.

Moduł integruje 6 modułów komunikacyjnych Ethernet oraz 24 moduły AS-Interface, oferując usługi RIO Scanner i DIO Scanner dla deterministycznej wymiany danych z urządzeniami polowymi. Zasilanie realizowane jest przez szynę rack (24 V DC, pobór prądu około 300 mA). Obudowa o stopniu ochrony IP20 wymaga instalacji wewnątrz szaf sterowniczych. Diody LED sygnalizują status procesora (RUN), błędy systemowe (ERR), awarie modułów I/O, postęp pobierania oprogramowania oraz stan portów Ethernet - ułatwiając diagnostykę w terenie bez konieczności podłączania dodatkowych narzędzi.

Odporność środowiskowa i certyfikaty ATEX

Wersja z oznaczeniem C wyposażona jest w powłokę konforemną - warstwę ochronną nakładaną na płytki drukowane, która zabezpiecza przed agresywnymi czynnikami: gazami klasy Gx i 3C4 (wg ISA S71.04 i IEC 60721-3-3), pyłem klasy 3S4, piaskiem oraz zasoleniem poziomu 2. Moduł jest również odporny na rozwój pleśni i zarodniki grzybów klasy 3B2.

Dla aplikacji w strefach zagrożonych wybuchem uzyskano certyfikację ATEX kategorii 3G (gaz) i 3D (pyły) oraz zgodność z IECEx zone 2/22 - umożliwia to instalację w środowiskach przemysłowych o podwyższonym ryzyku, takich jak rafinerie, instalacje chemiczne czy oczyszczalnie ścieków.

Zakres temperatur pracy wynosi od -25°C do +60°C, składowanie dopuszcza od -40°C do +85°C. Wilgotność względna do 95% przy 55°C bez kondensacji. Urządzenie pracuje na wysokościach do 2000 m n.p.m. (powyżej z redukcją parametrów).

Pamięć operacyjna i wydajność przetwarzania

Pamięć operacyjna RAM wynosi 64 MB na program i dane plus 10 kB na pamięć systemową - rozbudowa flash do 4 GB zapewnia miejsce na archiwizację danych procesowych i logi operacyjne.

Struktura aplikacji obejmuje:

• 1 zadanie główne cykliczne/okresowe,
• do 128 zadań zdarzeniowych,
• 1 szybkie zadanie okresowe,
• 2 zadania pomocnicze.

Procesor osiąga wydajność 40 Kinst/ms przy operacjach boolowskich lub 60 Kinst/ms przy mieszance 65% boolowskich i 35% stałoprzecinkowych, co zapewnia szybką reakcję w czasie rzeczywistym nawet przy intensywnej logice sterowania.
