Moduł M580 NOC powlekany BMENOC0321C

Komunikacja Ethernet dla wymagających aplikacji procesowych

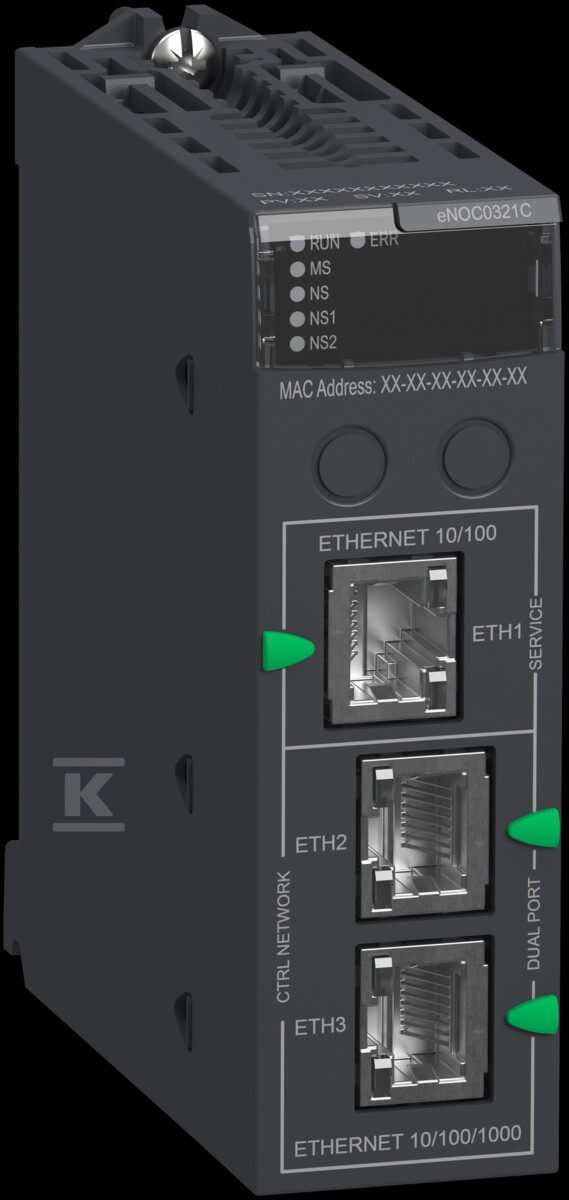

Moduł BMENOC0321C z rodziny Modicon M580 to zaawansowany router sterowniczy wyposażony w trzy porty Ethernet RJ45 (10/100/1000 Mbps) z podwójnym ekranowaniem skrętki. Urządzenie pełni funkcję mostu transparentnego między siecią kontrolną a siecią urządzeń - obsługuje protokoły Modbus TCP oraz EtherNet/IP, umożliwiając jednoczesne skanowanie i komunikację I/O w obu standardach. Funkcja IP forwarding pozwala na zarządzanie trzema podsieciami jednocześnie.

Moduł oferuje kompleksowy zestaw usług sieciowych: zarządzanie pasmem (bandwidth management), serwer FDR umożliwiający automatyczne odnajdywanie urządzeń w sieci oraz obsługę protokołu RSTP zapewniającego szybką rekonfigurację topologii pierścieniowej. Wbudowany przełącznik czteroportowy eliminuje potrzebę stosowania zewnętrznych switchy ethernetowych - wystarczy jeden moduł do podłączenia wielu urządzeń peryferyjnych bezpośrednio do racka.

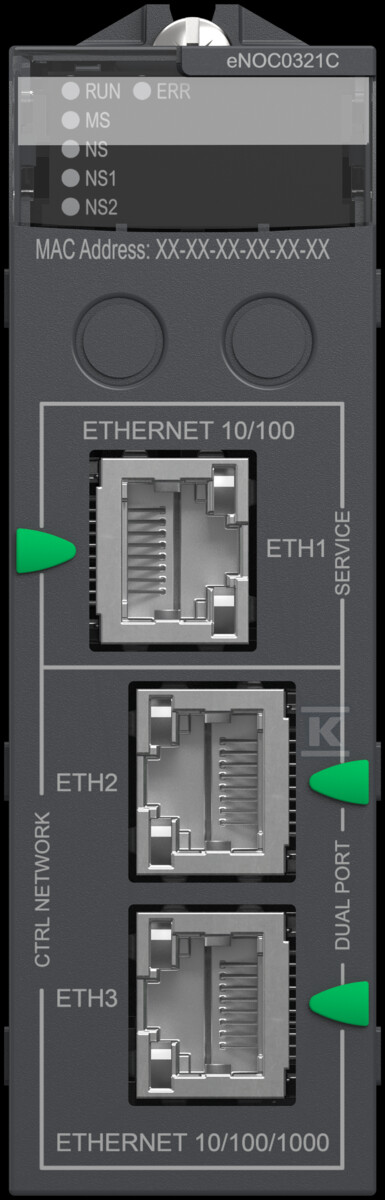

Konfiguracja odbywa się przez zaawansowany web serwer FactoryCast - instalator uzyskuje dostęp do parametrów modułu przez przeglądarkę WWW bez konieczności instalowania dodatkowego oprogramowania. System sygnalizacji lokalnej z sześcioma diodami LED informuje o statusie procesora (RUN/ERR) oraz stanie portów ethernetowych (ETH MS, Eth NS z wariantami NS1 i NS2).

Wersja z powłoką konformalną została zaprojektowana z myślą o trudnych warunkach przemysłowych - warstwa ochronna na płytce drukowanej zabezpiecza przed działaniem gazów przemysłowych (klasa Gx wg ISA S71.04), pyłów przewodzących i nieprzewodzących (klasa 3S4 i 3C4 wg IEC 60721-3-3) oraz pleśni i zarodników grzybów (klasa 3B2). Moduł toleruje obecność piasku i soli - poziom odporności na zasolenie wynosi 2 wg IEC 68252.

Zakres temperatur pracy 0…60°C oraz stopień ochrony IP20 określają typowe warunki instalacji wewnątrz szaf sterowniczych. Produkcja we Francji i certyfikacja ATEX strefa 2/22 oraz IECEx strefa 2/22 potwierdzają przydatność do stref zagrożonych wybuchem gazów (kategoria 3G) i pyłów (kategoria 3D).

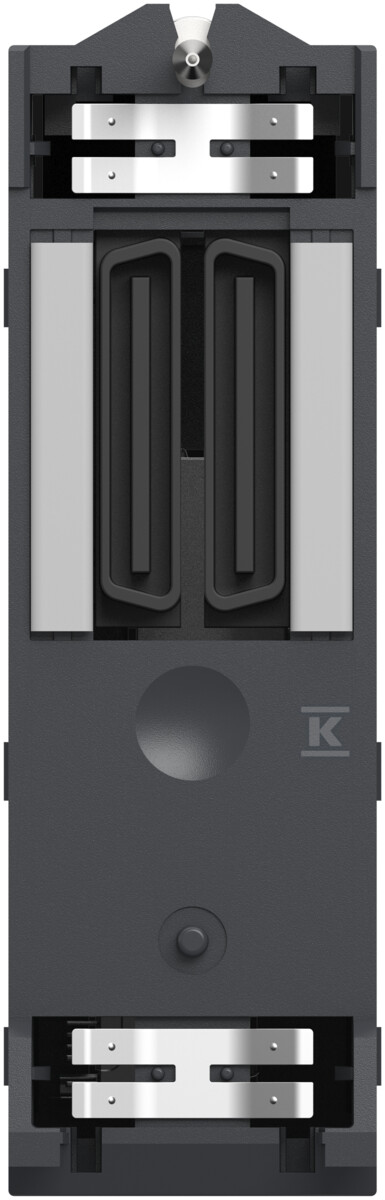

Urządzenie montowane jest na rackach BMEXBP... - Ethernet + X-bus rack z rodziny Modicon M580. Zasilanie pochodzi z wewnętrznej szyny racka (1800 mA przy 3.3 V DC), co eliminuje dodatkowe okablowanie energetyczne. Pobór mocy na poziomie 1.1 W przekłada się na minimalne obciążenie zasilacza systemu.

Masa 0.2 kg i wymiary pozwalające na zajęcie jednego slotu sprawiają, że moduł integruje się z istniejącymi konfiguracjami bez konieczności rozbudowy szafy. Programowanie i konfiguracja odbywa się w środowisku EcoStruxure Control Expert.

Moduł spełnia wymagania dyrektyw unijnych: niskonapięciowej 2014/35/EU, kompatybilności elektromagnetycznej 2014/30/EU oraz ATEX 2014/34/EU. Certyfikaty CE, UL, CSA, RCM, EAC oraz aprobaty morskie Merchant Navy otwierają dostęp do aplikacji w energetyce, przemyśle chemicznym, wodno-ściekowym, górniczym i transportowym - również na statkach handlowych.

Ślad węglowy produktu wynosi 283 kg CO2 eq. w cyklu życia; opakowanie wykonano z tektury pochodzącej z recyklingu - Schneider Electric dąży do osiągnięcia neutralności emisyjnej do roku 2050 poprzez kampanię „Use Better, Use Longer, Use Again".
