Miernik parametrów sieci PM5100 wyjście imp-Modbus do podstawowych i zaawansowanych aplikacji pomiarowych METSEPM5110

Precyzyjny monitoring energii w kompaktowej obudowie tablicowej

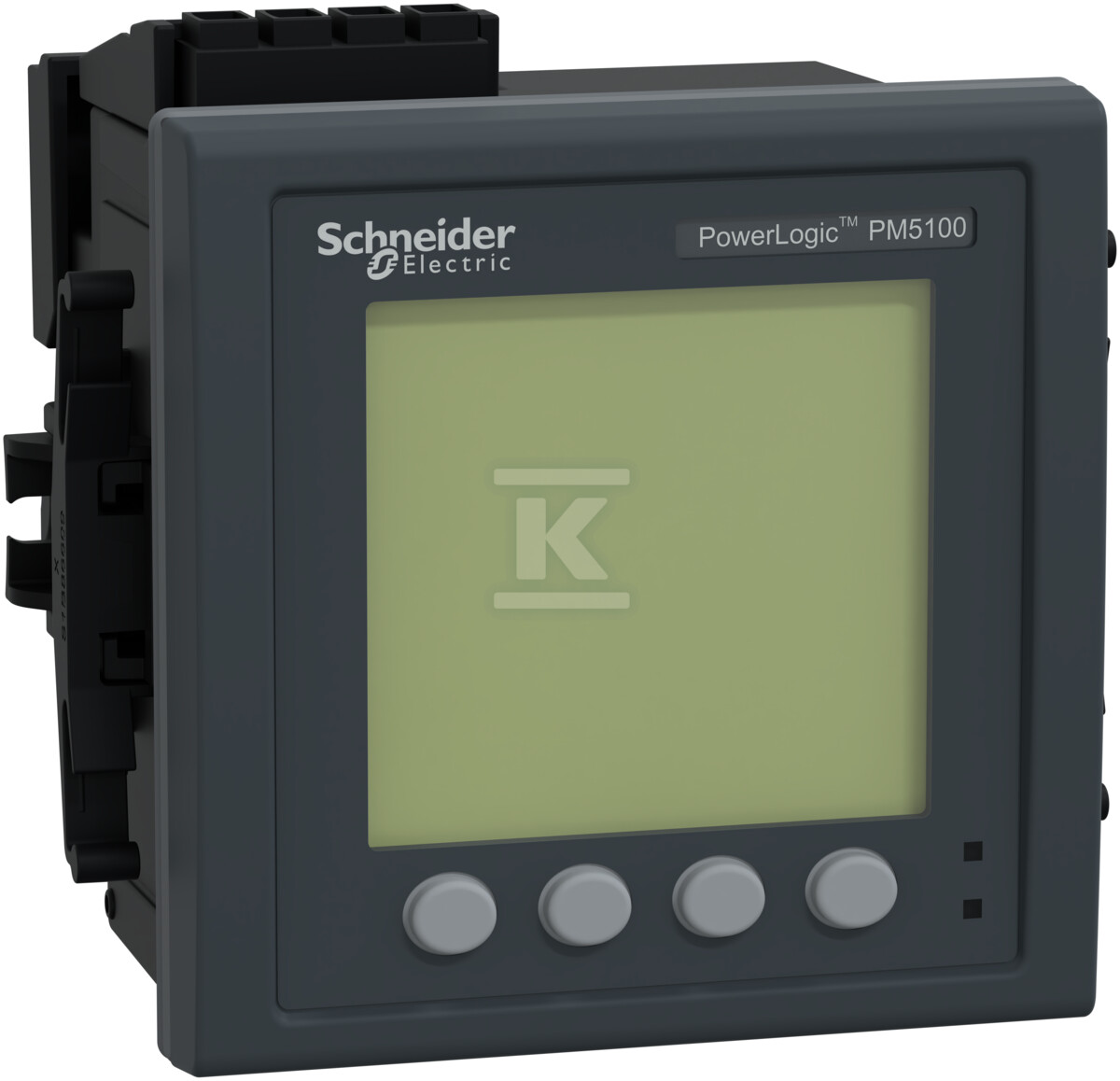

Miernik parametrów sieci PowerLogic PM5110 (METSEPM5110) to urządzenie przeznaczone do ciągłego monitorowania parametrów instalacji elektrycznych w obiektach przemysłowych, komercyjnych i użyteczności publicznej. W jednym urządzeniu o wymiarach tablicowym 96 × 96 mm mieści się kompletny zestaw funkcji pomiarowych - od podstawowego woltomierza i amperomierza po zaawansowaną analizę jakości zasilania.

Pomiary i dokładność

Urządzenie realizuje pomiary energii czynnej i biernej, mocy czynnej, pozornej i biernej, napięcia (faza-faza oraz faza-neutralny), prądu, częstotliwości sieci oraz współczynnika mocy (cos ?). Klasa dokładności 0.5S zgodna z normą IEC 62053-22 oznacza błąd pomiaru energii czynnej na poziomie ±0,5% - wystarczająco precyzyjny do rozliczeń energetycznych i alokacji kosztów zużycia między działami lub najemców.

Zaawansowana analiza jakości zasilania obejmuje pomiar harmonicznych do 15. rzędu, co pozwala wykrywać zniekształcenia przebiegu sinusoidalnego generowane przez przemienniki częstotliwości, oświetlenie LED czy zasilacze impulsowe. Częstotliwość próbkowania 64 próbki na cykl zapewnia wierne odwzorowanie przebiegów napięcia i prądu.

Zakres pomiaru napięcia między fazami wynosi 35-690 V AC, a między fazą a neutralnym 20-400 V AC przy częstotliwościach sieciowych 50 Hz lub 60 Hz. Prąd znamionowy to 1 A lub 5 A (maksymalnie do 20 A), co wymaga podłączenia przez przekładniki prądowe - stąd konstrukcja przystosowana do pomiaru pośredniego i półpośredniego.

Komunikacja i integracja

Port komunikacyjny RS485 obsługuje protokoły Modbus RTU oraz ASCII z izolacją galwaniczną 2500 V. Prędkości transmisji to 9.6, 19.2 lub 38.4 kbaud, z możliwością konfiguracji parzystości (even/odd) lub jej braku. Dzięki temu miernik łatwo integruje się z systemami SCADA, BMS czy automatyki przemysłowej - wystarczy dwuprzewodowa linia RS485.

Jedno wyjście cyfrowe generuje impulsy proporcjonalne do zużytej energii (konfigurowalne w zakresie 1-9999999 imp/kWh lub kvarh), umożliwiając podłączenie do zewnętrznych liczników impulsów lub systemów rejestracji. System alarmowy oferuje 33 konfigurowalne alarmy, które sygnalizują przekroczenie zadanych progów - np. zbyt wysokie napięcie, asymetria faz czy nadmierne obciążenie.

Urządzenie rejestruje wartości minimalne i maksymalne z znacznikami czasowymi, co ułatwia analizę historyczną i identyfikację anomalii w pracy instalacji.

Konstrukcja i warunki pracy

Wyświetlacz monochromatyczny LCD o rozdzielczości 128 × 128 pikseli jest podświetlany diodami LED dla łatwego odczytu nawet w słabo oświetlonych rozdzielniach. Stopień ochrony przednej płaszczyzny to IP52, korpusu - IP30 (wg IEC 60529). Urządzenie pracuje w temperaturach od -25 do +70 °C przy wilgotności względnej do 95% (bez kondensacji) i na wysokościach do 2000 m n.p.m. przy stopniu zanieczyszczenia 2.

Montaż jest tablicowy (czołowy) na ramie mocującej - dwa zatrzaski umożliwiają instalację bez narzędzi. Pobór mocy samego urządzenia to zaledwie 10 VA przy napięciu nominalnym.

Zgodność i certyfikaty

Miernik spełnia wymagania dyrektywy niskonapięciowej (CE wg IEC 61010-1) oraz posiada certyfikat CULus. Pod względem kompatybilności elektromagnetycznej spełnia klasę B emisji przewodzonych i promieniowanych (EN 55022), klasę A emisji harmonicznych prądowych (IEC 61000-3-2) oraz wymogi odporności na wyładowania elektrostatyczne (poziom 4), zakłócenia RF (poziom 3) i pole magnetyczne przy częstotliwości sieciowej (poziom 4).

Produkt objęty jest programem Green Premium - oznacza to zgodność z dyrektywami RoHS i REACh oraz dostępność dokumentacji środowiskowej (Environmental Product Profile). Opakowanie wykonane jest z kartonu pochodzącego w minimum 70% z recyklingu.
