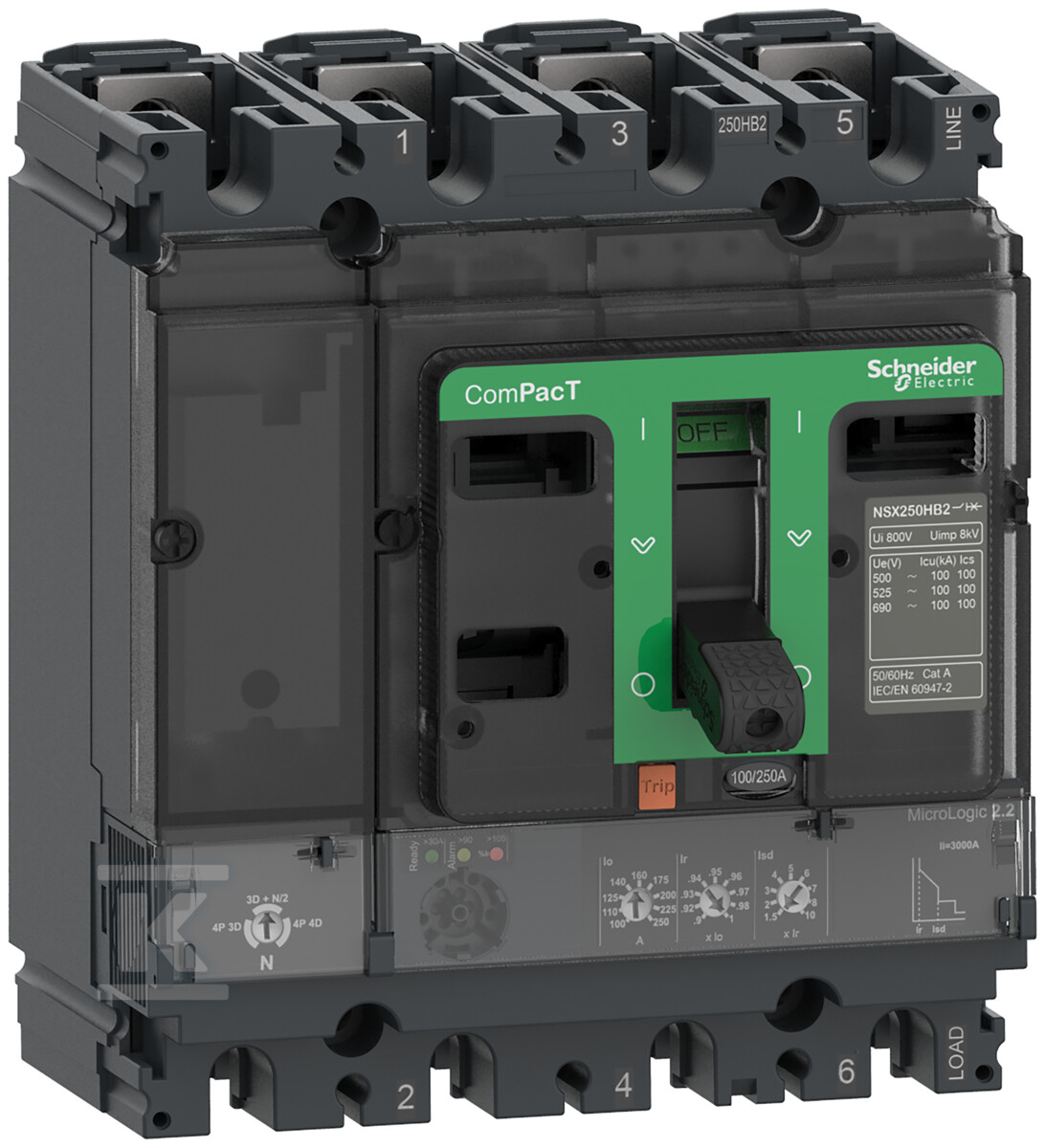

Wyłącznik ComPacT NSX, 160F Mic2.2 160A 4P, 36kA C16F42D160

Kompaktowy wyłącznik mocy 4P 160A z wyzwalaczem MicroLogic 2.2

Wyłącznik ComPacT NSX160F w wersji 4-biegunowej 4D z elektronicznym wyzwalaczem MicroLogic 2.2 przeznaczony jest do zabezpieczania obwodów rozdziału energii elektrycznej niskiego napięcia w sieciach AC. Znamionowy prąd ciągły Iu wynosi 160 A przy 40 °C, a znamionowe napięcie łączeniowe to 690 V AC 50/60 Hz. Zdolność zwarciowa Icu to 36 kA rms przy 415 V AC 50/60 Hz, co pozwala na zastosowanie w rozdzielnicach o standardowych i wymagających warunkach zwarciowych. Budowa mocowana na stałe z przednim umiejscowieniem przyłączy głównych ułatwia montaż w szafie i serwis od frontu.

Elektroniczne zabezpieczenia i nastawy MicroLogic 2.2

Wbudowany wyzwalacz elektroniczny MicroLogic 2.2 zapewnia trzy niezależne funkcje ochronne w jednym urządzeniu. Zabezpieczenie przeciążeniowe długiego czasu działania ma zakres nastawy 63 … 160 A, co odpowiada 0,4 … 1 x In. Zabezpieczenie zwarciowe krótkozwłoczne jest nastawialne w zakresie 94,5 … 1600 A, czyli 1,5 … 10 x Ir, z stałym czasem zwłoki. Zabezpieczenie zwarciowe bezzwłoczne jest ustalone na 2400 A. Pamięć termiczna 20 minut przed i po zadziałaniu stabilizuje pracę przy cyklicznych przeciążeniach. Na froncie znajduje się wskaźnik wyłączenia, a sygnalizacja LED informuje o gotowości, przeciążeniu 105 % Ir oraz stanie 90 % Ir. Urządzenie nie ma zintegrowanego wyzwalacza podnapięciowego ani zabezpieczenia przed zwarciem doziemnym, a liczba styków pomocniczych zwiernych, rozwiernych i przełącznych wynosi 0. W komplecie z zabezpieczeniem.

Montaż, przyłącza i ergonomia obsługi

Obudowa ma wymiary szerokość 140 mm, wysokość 161 mm, głębokość 86 mm i masę ok. 2,6 kg. Stopień ochrony IP40 zapewnia podstawową ochronę przed ciałami stałymi w rozdzielnicy. Przyłącza obwodów głównych zlokalizowane są z przodu, a rodzaj podłączenia styków głównych to połączenie śrubowe. Rodzaj elementu wykonawczego to przełącznik z ergonomiczną dźwignią. Standardowo napęd silnikowy nie jest wbudowany, ale jest dostępny jako opcja, tak samo jak opcjonalny montaż na szynie DIN TH. Montaż na szynie TH nie jest przewidziany. Straty mocy wynoszą 36,8 W. Trwałość mechaniczna i elektryczna sięga 40 000 cykli w określonych warunkach napięciowych.

Parametry pracy, normy i trwałość

Urządzenie pracuje w sieci AC 50/60 Hz, z napięciem izolacji Ui 800 V AC i napięciem wytrzymałości udarowej Uimp 8 kV. Zakres napięcia znamionowego to 690 … 690 V. Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 50 Hz to 36 kA, a znamionowa zwarciowa zdolność łączeniowa serwisowa Ics jest równa Icu. Kategoria użytkowania A i przydatność do izolowania zgodnie z EN/IEC 60947-2. Zgodność z IEC 60947, CCC, EAC i specyfikacjami morskimi. Produkt należy do architektury EcoStruxure Power. Deklarowana emisja CO2 w cyklu życia to 173 kg CO2 eq. Opakowanie wykonane jest z tektury z recyklingu.
