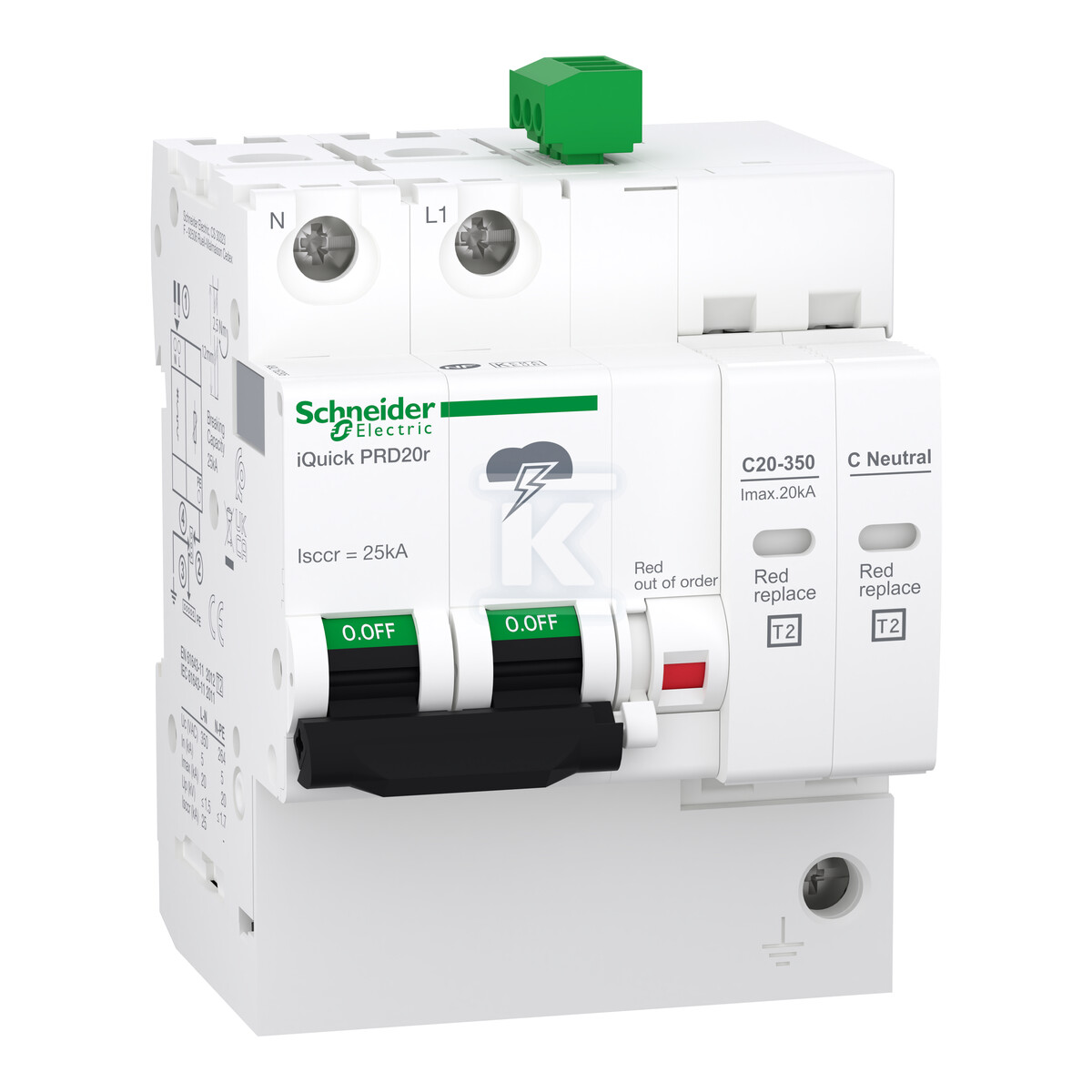

Ogranicznik przepięć iQuickPRD20r-T2-1N 1+1-biegunowy Typ2 20 kA ze stykiem A9L16295

Ochrona instalacji elektrycznej z iQuick PRD20r

Ogranicznik przepięć iQuickPRD20r-T2-1N to kluczowy element zabezpieczenia instalacji elektrycznej przed skutkami wyładowań atmosferycznych i przepięć. Urządzenie przeznaczone jest do ochrony urządzeń wrażliwych na nagłe zmiany napięcia, zapewniając ich niezawodne działanie i przedłużając żywotność. Montaż tego typu ogranicznika to inwestycja w bezpieczeństwo i stabilność zasilania.

Ten model, oznaczony numerem katalogowym A9L16295, łączy w sobie kompaktowe rozmiary (4 moduły) z wysoką skutecznością działania. Jest to szczególnie ważne w nowoczesnych instalacjach, gdzie przestrzeń w rozdzielnicy jest często ograniczona. Ogranicznik ten znajduje zastosowanie w układach sieci TN-S oraz TT, co czyni go uniwersalnym rozwiązaniem dla szerokiego spektrum instalacji.

Charakterystyka i zastosowanie

Ogranicznik iQuick PRD20r to urządzenie klasy 2, zaprojektowane do ochrony przed przepięciami w sieciach dystrybucyjnych. Jego zadaniem jest odprowadzenie nadmiaru energii powstałego w wyniku wyładowań atmosferycznych lub przepięć generowanych przez urządzenia elektryczne. Znamionowy prąd wyładowczy na poziomie 5 kA oraz maksymalny prąd wyładowczy 20 kA gwarantują skuteczną ochronę obwodów o napięciu znamionowym 230 V i najwyższym napięciu trwałej pracy AC na poziomie 350 V. Dodatkowo, obecność styku do zdalnej sygnalizacji pozwala na szybkie wykrycie awarii i podjęcie odpowiednich działań naprawczych – informacja o zadziałaniu jest przekazywana optycznie.

• Montaż odbywa się na szynie montażowej DIN TH-35 mm – standardowe rozwiązanie ułatwiające instalację w większości rozdzielnic.
• Urządzenie idealnie nadaje się do zabezpieczenia obwodów zasilających urządzenia elektroniczne, systemy alarmowe, oświetlenie LED oraz inne wrażliwe odbiorniki.
• Wytrzymałość zwarciowa na poziomie 25 kA zapewnia odporność na uszkodzenia podczas zwarć w instalacji.
• Ogranicznik obsługuje przewody o przekroju do 25 mm2 (jedno-/wielodrutowych oraz elastycznych), co zapewnia kompatybilność z różnymi typami okablowania.
• Optyczna sygnalizacja zadziałania ułatwia szybką identyfikację uszkodzonego ogranicznika i konieczność wymiany.
• Zintegrowane zabezpieczenie przeciwzwarciowe dodatkowo zwiększa bezpieczeństwo użytkowania.
• Zgodność z obowiązującymi normami zapewnia wysoki poziom bezpieczeństwa i niezawodności działania urządzenia.
• Poziom ochrony na poziomie 1.5 kV dla L-N oraz N-PE gwarantuje skuteczną ochronę przed przepięciami różnego pochodzenia.
