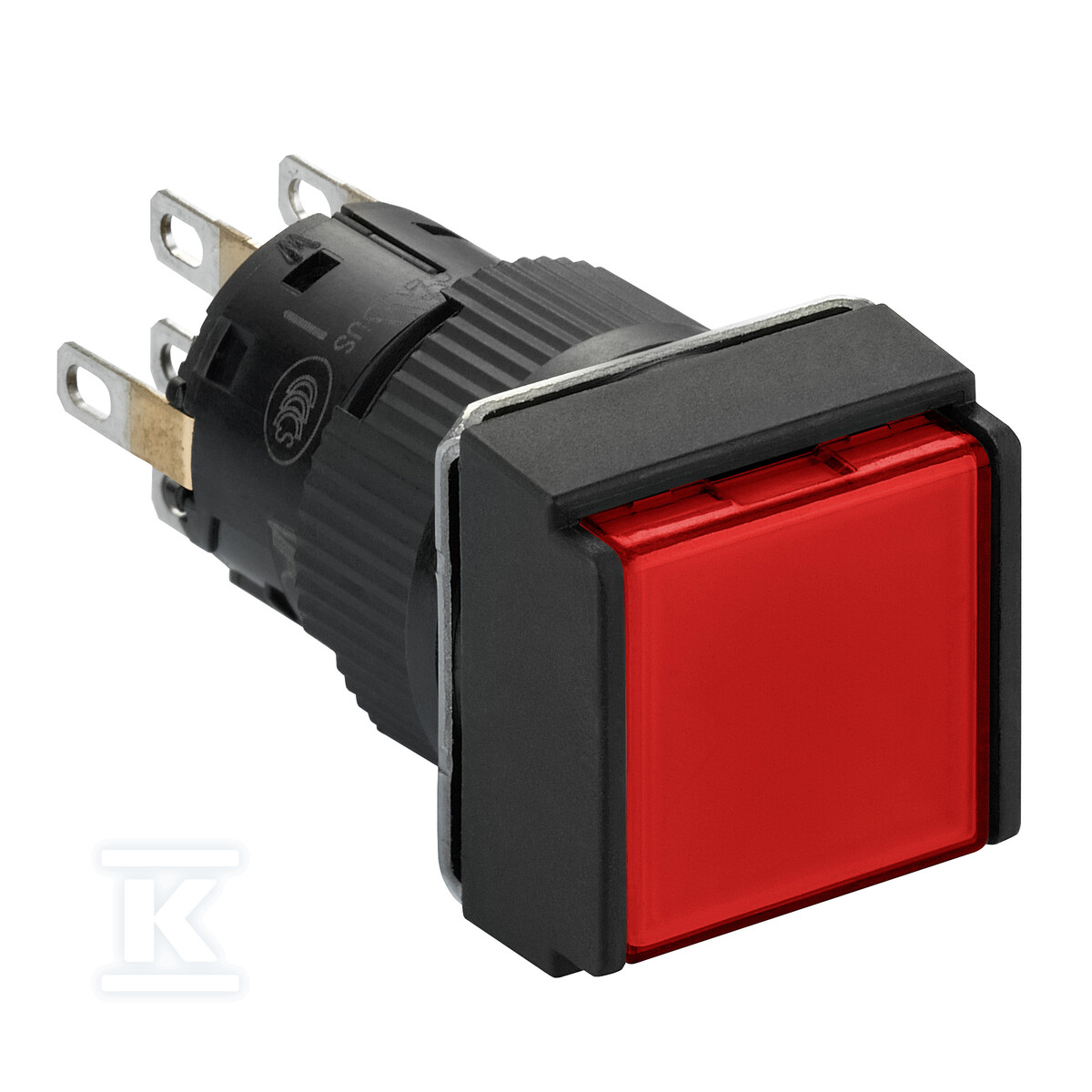

Przycisk podświetlany, czerwony, płaski, 2 CO, 24 V DC, kwadratowy, plastikowy Harmony XB6 XB6ECW4B2P

Monolityczny przycisk podświetlany do aplikacji przemysłowych i budynków

Przycisk z serii Harmony XB6E to monolityczny element sterowniczy przeznaczony do pracy chwilowej (z samopowrotem). Wyposażony w zintegrowany LED o napięciu zasilania 24 V DC, zapewnia wyraźną sygnalizację wizualną stanu aktywacji - czerwone podświetlenie jest dobrze widoczne nawet w ciemnych szafach sterowniczych i na zatłoczonych panelach.

Konfiguracja styków 2 ZAŁ/WYŁ (DPDT) pozwala na jednoczesne przełączanie dwóch obwodów niezależnie od siebie. Dzięki temu urządzenie sprawdza się zarówno w prostych układach sygnalizacyjnych, jak i w bardziej złożonych instalacjach wymagających rozdzielenia funkcji.

Konstrukcja i parametry pracy

Obudowa wykonana z tworzywa sztucznego ma czarny pierścień czołowy i kwadratowy kształt soczewki. Średnica otworu montażowego wynosi 16 mm, co jest standardowym wymiarem dla aparatury kompaktowej serii Harmony.

Trwałość mechaniczna na poziomie 1 000 000 cykli oraz trwałość elektryczna 100 000 cykli świadczą o solidności konstrukcji. Zestyki pokryte są srebrem pozłacanym - takie rozwiązanie zmniejsza rezystancję kontaktu do 50 m? i zapewnia stabilną pracę przy niskich prądach sterujących.

Zasilanie LED pobiera zaledwie 10 mA, a żywotność źródła światła to 30 000 godzin. Praca jest możliwa w temperaturze od -10 do +55°C, a składowanie od -40 do +70°C - zakres ten pokrywa większość warunków spotykanych w halach produkcyjnych i budynkach użyteczności publicznej.

Przyłącze wykonane jest jako izolowane złącze typu Faston 2.8 × 0.5 mm, co umożliwia szybki montaż bez lutowania. Producent przewiduje też opcję lutowania dla zacisków do 0.75 mm2.

Odporność i normy

Stopień ochrony IP65/IP67 gwarantuje szczelność obudowy - pył nie dostaje się do wnętrza, a strumień wody nie uszkodzi mechanizmu ani styków. Potwierdza to norma IEC 60529 oraz NEMA 4/4X/13.

Urządzenie spełnia wymagania dyrektywy RoHS (produkt poza zakresem obowiązywania) oraz posiada oznaczenie CE. Certyfikaty obejmują również CCC i cURus, co ułatwia stosowanie przyciska w instalacjach eksportowanych na rynki Ameryki Północnej i Azji.

Odporność na wibracje wynosi 1 mm przy f=10-55 Hz (wg IEC 60068-2-6), a na wstrząsy - 10 gn przez 11 ms (wg IEC 60068-2-27). Producent zaleca stosowanie kaset bezpiecznikowych typu gG o prądzie 2 A jako zabezpieczenia przeciwzwarciowego.

Zastosowania

Kompaktowe wymiary (0.71 × 0.71 × 1.58 cala) czynią go odpowiednim wyborem tam, gdzie przestrzeń na panelu jest ograniczona - np. w szafach sterowniczych maszyn pakujących, linii produkcyjnych czy systemów HVAC.

Zakres prądów roboczych (AC-12: do 1 A przy 240 V, DC-13: do 0.7 A przy 24 V) pozwala na bezpośrednie sterowanie cewkami zaworów elektromagnetycznych lub cewek stykowników średniej wielkości bez konieczności stosowania dodatkowych przekaźników pośredniczących.

Produkt sprzedawany jest w jednostkach handlowych po 5 szt. - opakowanie zbiorcze ułatwia logistykę przy większych projektach instalacyjnych.
