Przełącznik wyboru 600VAC 10A 30mm K 9001KS11K1H13

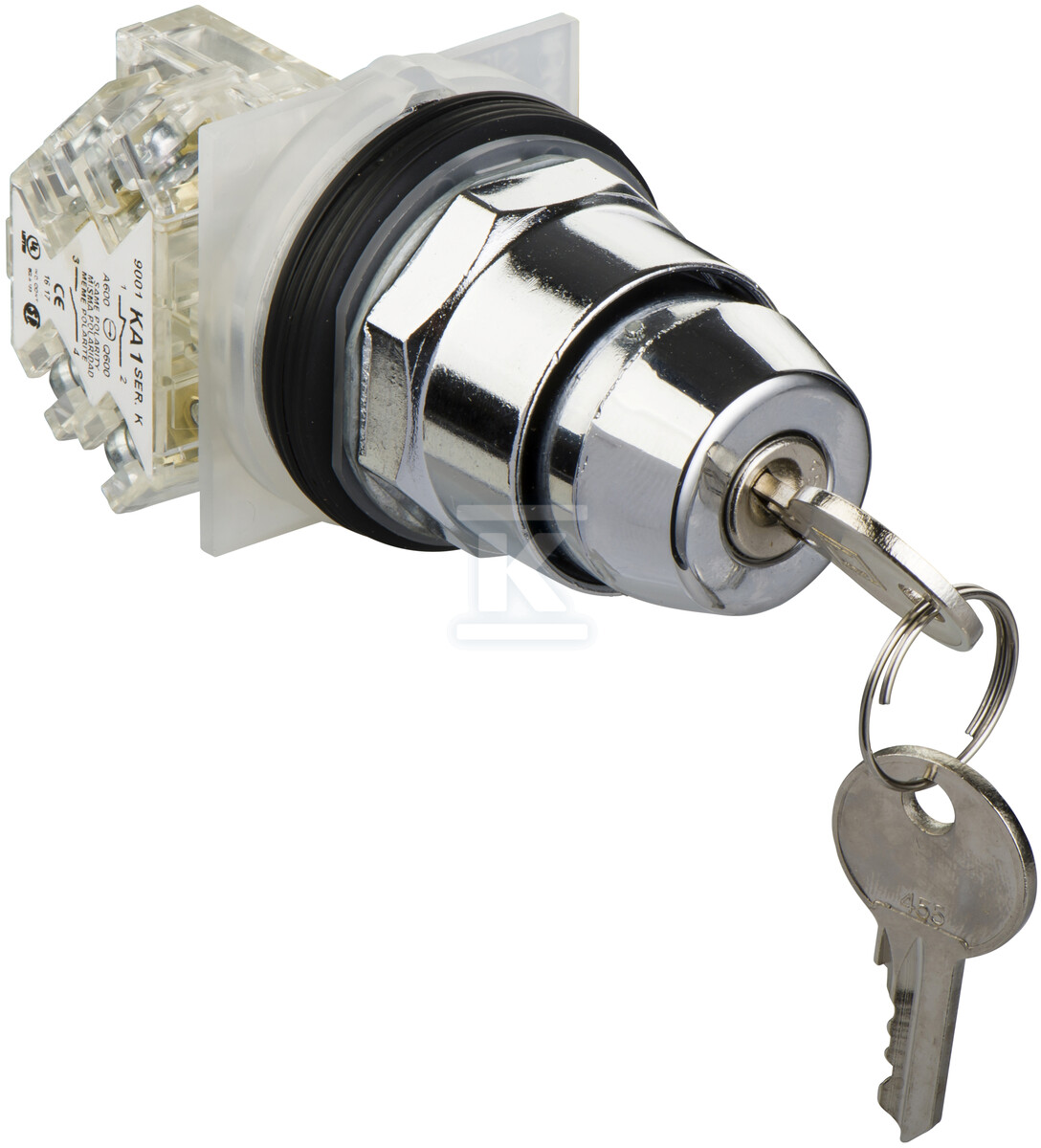

Przełącznik kluczykowy 30 mm z metalową ramką chromowaną do sterowania utrzymywanego

Przełącznik z serii Harmony 9001K przeznaczony jest do ręcznego, zabezpieczonego kluczem wyboru pozycji w obwodach sterowniczych i sygnalizacyjnych. Metalowa, chromowana ramka czołowa z czarnym kluczem zapewnia stabilny montaż w panelu o średnicy 30 mm przy otworze montażowym 31 mm. Operator utrzymywany typu key active left z kluczem E10 pozwala na blokadę wybranej pozycji i wycofanie klucza po lewej stronie, co ogranicza nieautoryzowaną zmianę nastawy.

Budowa i obsługa

Urządzenie ma 2 pozycje pracy z mechanizmem stay put, czyli bez samopowrotu. Element wykonawczy w formie klucza z czarnym pokrętłem zapewnia wyraźną identyfikację stanu. Pierścień czołowy wykonany jest z metalu, chromowany, co zwiększa odporność mechaniczną i estetykę w szafie sterowniczej. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe przystosowane do przewodów 1 x 0,22...2 x 1,5 mm2 zgodnie z IEC 60947-1. Brak podświetlenia i źródła światła upraszcza instalację w obwodach czysto sterowniczych.

• metalowa ramka chromowana odporna na uszkodzenia mechaniczne
• klucz E10 z wycofaniem po lewej stronie
• operator utrzymywany, 2 pozycje, bez samopowrotu
• zaciski śrubowe ułatwiające szybki montaż i serwis

Parametry elektryczne i warunki pracy

Przełącznik przeznaczony jest do pracy w sieciach przemiennych do 600 V AC przy prądzie znamionowym 10 A. Kontakt w układzie SPDT, 1 CO, zapewnia przełączanie obwodu sterowniczego w dwóch stabilnych położeniach. Zakres ochrony NEMA obejmuje 1/2/3/3R/4/6/12/13, co pozwala na zastosowanie w środowiskach przemysłowych narażonych na pył, wilgoć i zachlapania. Montaż na panelu o średnicy 1,18 in, czyli 30 mm, zapewnia kompatybilność z typowymi wycięciami w obudowach sterowniczych.

• napięcie znamionowe AC 600 V, prąd maksymalny 10 A
• konfiguracja stykowa SPDT, 1 styk przełączny
• zakres NEMA 1/2/3/3R/4/6/12/13
• zaciski śrubowe 1 x 0,22...2 x 1,5 mm2

Zastosowanie i zgodność

Rozwiązanie sprawdza się w maszynach, liniach produkcyjnych i rozdzielnicach, gdzie wymagane jest zabezpieczenie dostępu do funkcji start/stop, wyboru trybu pracy lub odblokowania sekwencji. Utrzymywana pozycja i konieczność użycia klucza ograniczają przypadkowe przestawienia. Produkt posiada wymagane certyfikaty.
