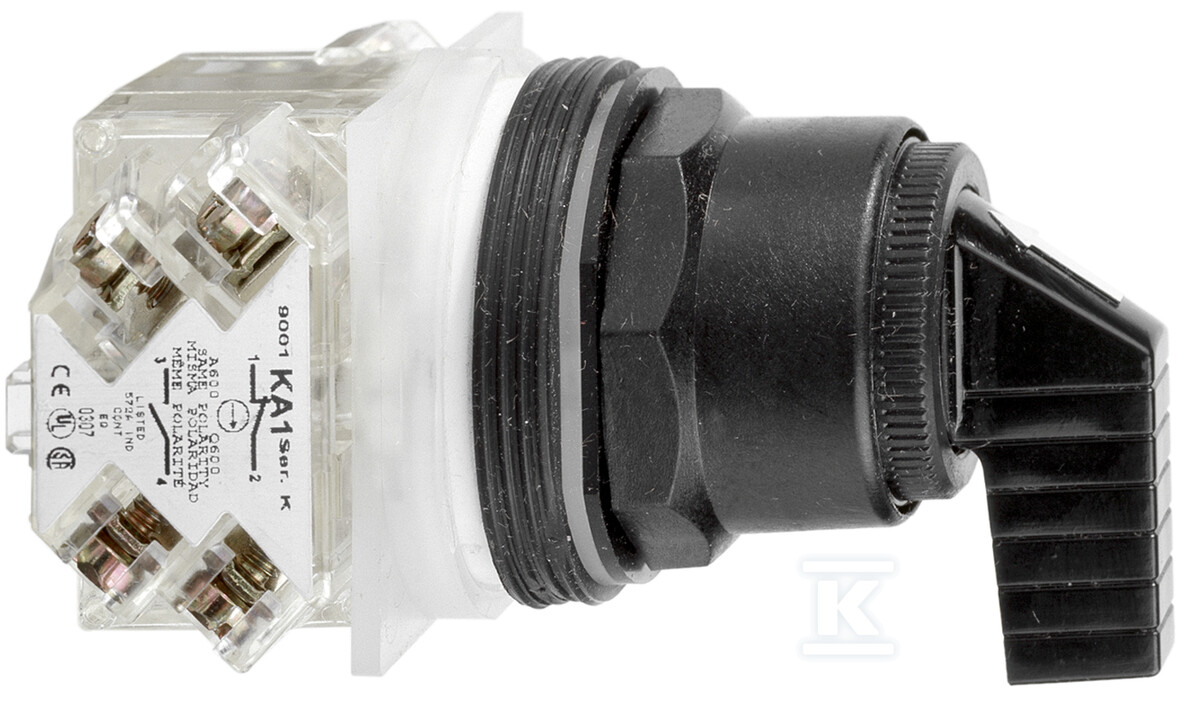

Przełącznik krzywkowy piórko 3P 9001SKS43FB

Trzypozycyjny element sterujący z długą rączką do pracy w rękawicach

Przełącznik krzywkowy z serii Harmony 9001SK to głowica sterująca przeznaczona do montażu w rozdzielnicach i obudowach maszyn przemysłowych. Wykonana z tworzywa sztucznego, w czarnym kolorze przycisku i czarnego pierścienia czołowego, zapewnia czytelny wygląd i spójność z estetyką paneli sterowania. Długa rączka obrotowa ułatwia obsługę w rękawicach, a konstrukcja bez samopowrotu z utrzymaniem pozycji w każdym z trzech stopni przełączania pozwala na stabilne sterowanie sekwencjami pracy.

Budowa i montaż

Głowica ma pierścień czołowy z tworzywa sztucznego i jest dostarczana z pierścieniem montażowym. Średnica otworu montażowego wynosi 31 mm, co odpowiada typowemu wycięciu 30 mm stosowanemu w aparaturze Harmony 9001SK. Połączenie elektryczne realizowane jest poprzez śrubowe zaciski przeznaczone dla bloków stykowych, które należy dobrać oddzielnie - sama głowica nie zawiera styków rozwiernych, zwiernych ani przełącznych.

Obudowa zapewnia stopień ochrony IP66 oraz klasę NEMA 4X, co oznacza odporność na pył i silne strumienie wody. Dodatkowo deklarowana jest zgodność z klasami NEMA 1, 12, 13, 2, 3, 3R, 4. Brak możliwości podświetlenia i brak źródła światła w komplecie utrzymują prostą, niezawodną konstrukcję przeznaczoną do pracy w warunkach przemysłowych.

Parametry pracy i ochrona

Urządzenie pracuje w trzech pozycjach z funkcją utrzymania, czyli latching, bez samopowrotu. Każda pozycja jest stabilna, a kąt wychylenia wynosi 45°, co daje charakterystyczne położenia 45°-90°-135°. Działanie typu maintained/maintained/maintained z elementem wykonawczym zapewnia precyzyjną i powtarzalną zmianę stanu.

Głowica jest niepodświetlana, bez samopowrotu i bez funkcji oświetlenia. Spełnia wymagania norm EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508 oraz CSA C22.2 No.14, a także JIS C4520 i JIS C852. Parametry te pozwalają na stosowanie w instalacjach wymagających certyfikacji międzynarodowej.

Zastosowanie i kompatybilność

Rozwiązanie jest przeznaczone do ciężkiego przemysłu, maszyn i szaf sterowniczych, gdzie potrzebne jest trwałe sterowanie ręczne z możliwością pracy w rękawicach ochronnych. Wysoki stopień ochrony IP66/NEMA 4X umożliwia montaż w środowiskach zapylonych i narażonych na zachlapanie.

Kompatybilność z blokami stykowymi serii Harmony 9001SK pozwala na budowę kompletnego przełącznika po dobraniu odpowiednich styków. Dzięki temu instalator może skonfigurować układ zgodnie z wymaganą logiką sterowania, zachowując jednolity wygląd panelu i prosty montaż na śrubach.
