Przełącznik obrotowy, 3 pozycyjny, 30 mm 9001KS43

Przełącznik selektorowy 3-pozycyjny Harmony 9001K do montażu panelowego 30 mm

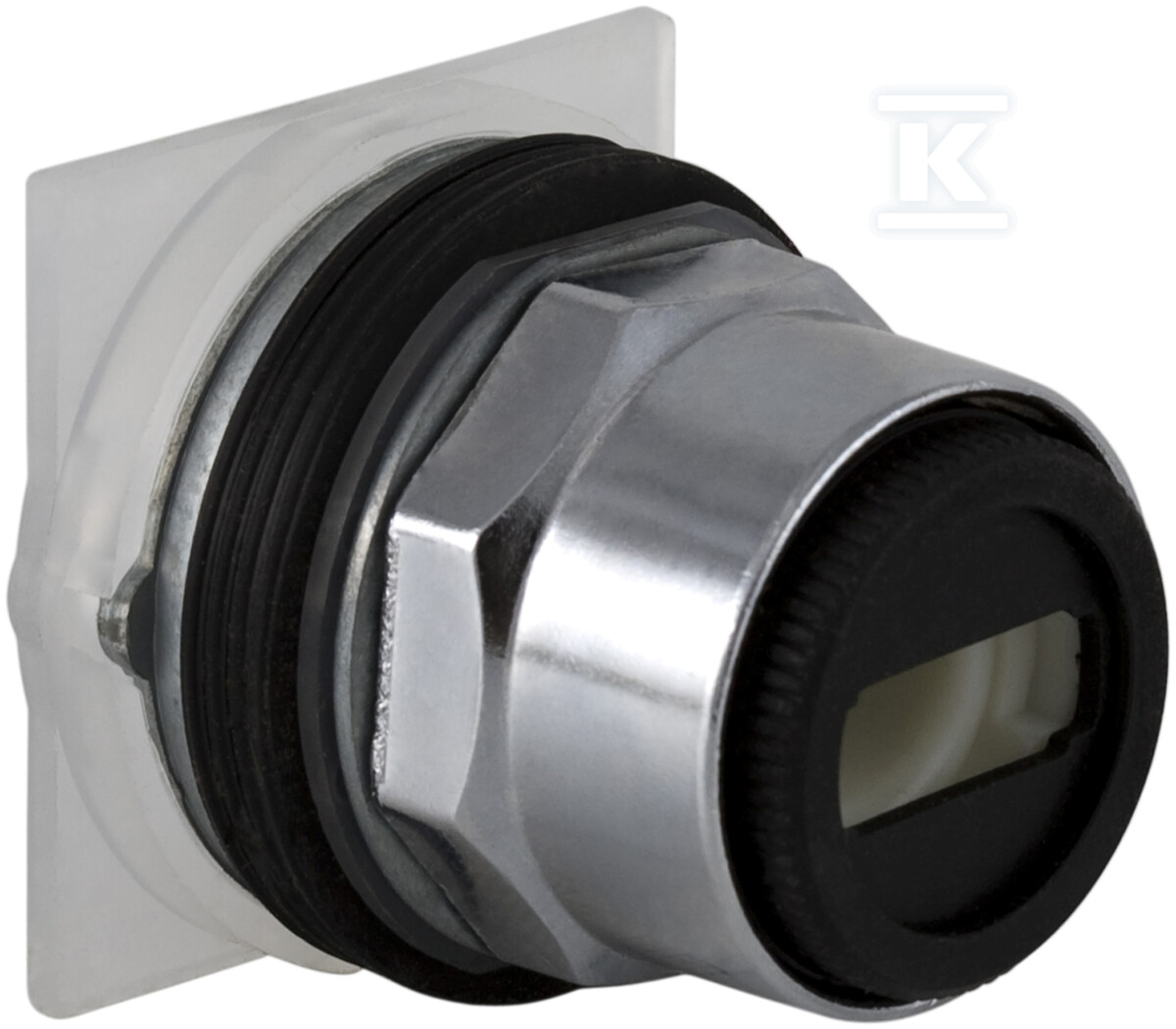

Głowica przełącznika obrotowego z serii Harmony 9001K przeznaczona jest do sterowania pozycją w obwodach sterowniczych maszyn i instalacji przemysłowych. Wykonanie metalowe z chromowanym pierścieniem czołowym zapewnia trwałość mechaniczną w warunkach przemysłowych, a mechanizm utrzymujący pozycję pozwala na stabilne ustawienie w trzech położeniach bez samopowrotu. Głowica dostarczana jest bez pokrętła i bez bloku stykowego, co umożliwia dobór elementów wykonawczych zgodnie z potrzebami konkretnego schematu.

Konstrukcja i montaż

Obudowa wykonana jest z metalu z chromowanym wykończeniem pierścienia czołowego, kolor przycisku czarny. Głowica montowana jest w standardowym wycięciu panelowym 30 mm, w praktyce otwór ok. 31 mm, za pomocą ośmiokątnej nakrętki pierścieniowej. Profil operatora to bez kapy bez pokrętła, typ K, z mechanizmem utrzymującym pozycję w każdym z trzech stopni. Skok przełączania to ok. 70° w lewo/środek/prawo, kod cam C.

Głowica nie zawiera źródła światła i nie jest podświetlana. Zintegrowane uziemienie oraz konstrukcja finger-safe w blokach stykowych zwiększają bezpieczeństwo obsługi. Do kompletnego układu wymagane jest dokupienie pokrętła oraz bloku stykowego z odpowiednim układem styków.

Odporność środowiskowa i certyfikaty

Urządzenie przeznaczone jest do pracy w środowiskach wewnętrznych i zewnętrznych. Deklarowane klasy NEMA to 1/2/3/3R/4/6/12/13, co oznacza odporność na pył, olej, wodę i wibracje bez dodatkowych osłon. Klasa IP65.

Spełnia wymagania certyfikacji CE oraz CSA. Produkt jest wolny od rtęci i metali ciężkich, zgodny z RoHS.

Zastosowanie i kompatybilność

Głowica przeznaczona jest do aplikacji przemysłowych, w tym do ciężkiego przemysłu, maszyn, rozdzielnic i szaf sterowniczych. Dzięki konstrukcji szczelnej nadaje się do zastosowań indoor/outdoor, gdzie wymagana jest odporność na warunki atmosferyczne i zapylenie.

Modułowa budowa serii 9001K pozwala na łączenie z klasycznymi blokami stykowymi z połączeniem śrubowym oraz z akcesoriami o średnicy montażowej 30 mm. Metalowe tabliczki legendowe i możliwość montażu panelowego ułatwiają czytelne oznakowanie stanowiska.
