Przełącznik 600VAC, 10A, 30 mm, typ K 9001KS11BH1

Przełącznik selektorowy do ciężkich zastosowań przemysłowych

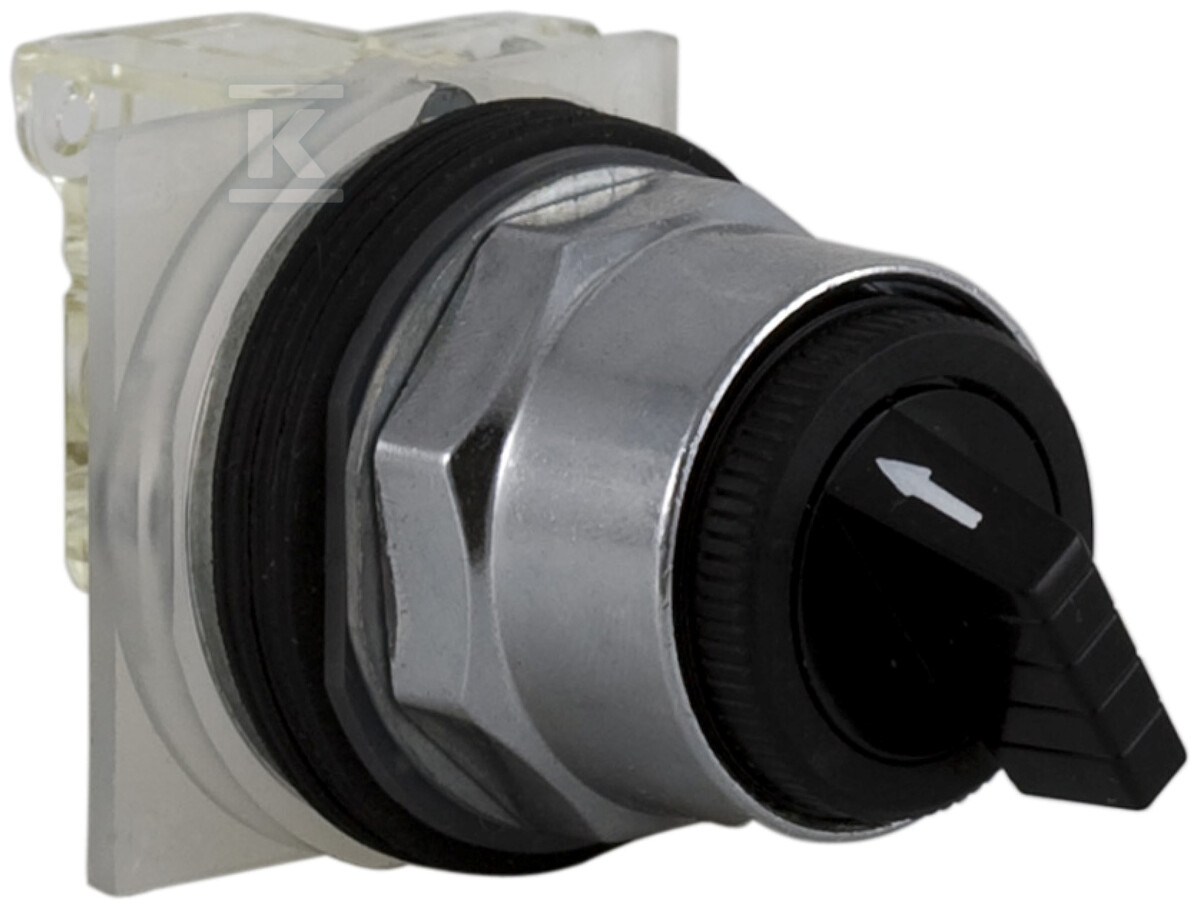

Do sterowania maszynami i instalacjami przemysłowymi przeznaczony jest metalowy przełącznik selektorowy z serii Harmony 9001K, typ K, z krótką rączką obrotową i chromowanym pierścieniem czołowym. Konstrukcja utrzymuje wybrane położenie, co sprawdza się tam, gdzie potrzebna jest stabilna sygnalizacja stanu pracy bez konieczności przytrzymywania operatora. Urządzenie pracuje w napięciu 600 V AC przy prądzie znamionowym 10 A i jest przeznaczone do montażu panelowego w obudowach maszyn, szafach sterowniczych oraz rozdzielnicach przemysłowych.

Konstrukcja i materiały

Obudowa wykonana jest z metalu, a pierścień czołowy ma wykończenie chrom. Rączka obrotowa jest czarna, krótka, o wąskim chwycie, co ułatwia precyzyjne przełączanie w ciasnych panelach. Przełącznik nie jest podświetlany i nie zawiera źródła światła, a możliwość podświetlenia nie jest przewidziana. Zastosowano pierścień czołowy, a połączenie elektryczne realizowane jest poprzez zaciski śrubowe. Wykończenie polerowane nadaje elementowi odporność na ścieranie i ułatwia utrzymanie czystości w warunkach produkcyjnych. Produkt spełnia wymóg RoHS.

Montaż i warunki pracy

Montaż odbywa się w standardowym otworze panelowym, deklarowanym jako 30 mm, przy średnicy otworu 31 mm podanej w danych ETIM. Dzięki temu element pasuje do typowych wycięć stosowanych w serii Harmony 9001K. Stopień ochrony NEMA to 13, co oznacza przydatność w środowiskach z pyłem i zachlapaniami. W materiałach katalogowych wskazywana jest również zgodność z klasą IP66 oraz odpornością na warunki NEMA 1/2/3/3R/4/6/12/13. Przełącznik jest utrzymujący, bez samopowrotu, z dwoma stopniami przełączania i kątem wychylenia ok. 70°. Praca w trybie latching zapewnia, że wybrana pozycja pozostaje aktywna do momentu ręcznej zmiany.

Zastosowanie i kompatybilność

Dwa położenia przełącznika sprawiają, że nadaje się do prostych funkcji włącz-wyłącz lub wyboru trybu pracy, np. Off-On. Typ K serii Harmony 9001K to rozwiązanie do zastosowań heavy duty, stosowane w maszynach narzędziowych, dźwigach, przemyśle spożywczym, materiałowym, petrochemicznym, oczyszczaniu ścieków, metalurgii oraz w instalacjach wewnętrznych i zewnętrznych. Metalowa, chromowana konstrukcja i brak elementów podświetlających zwiększają trwałość w warunkach przemysłowych, a utrzymanie położenia eliminuje ryzyko przypadkowej zmiany stanu.
