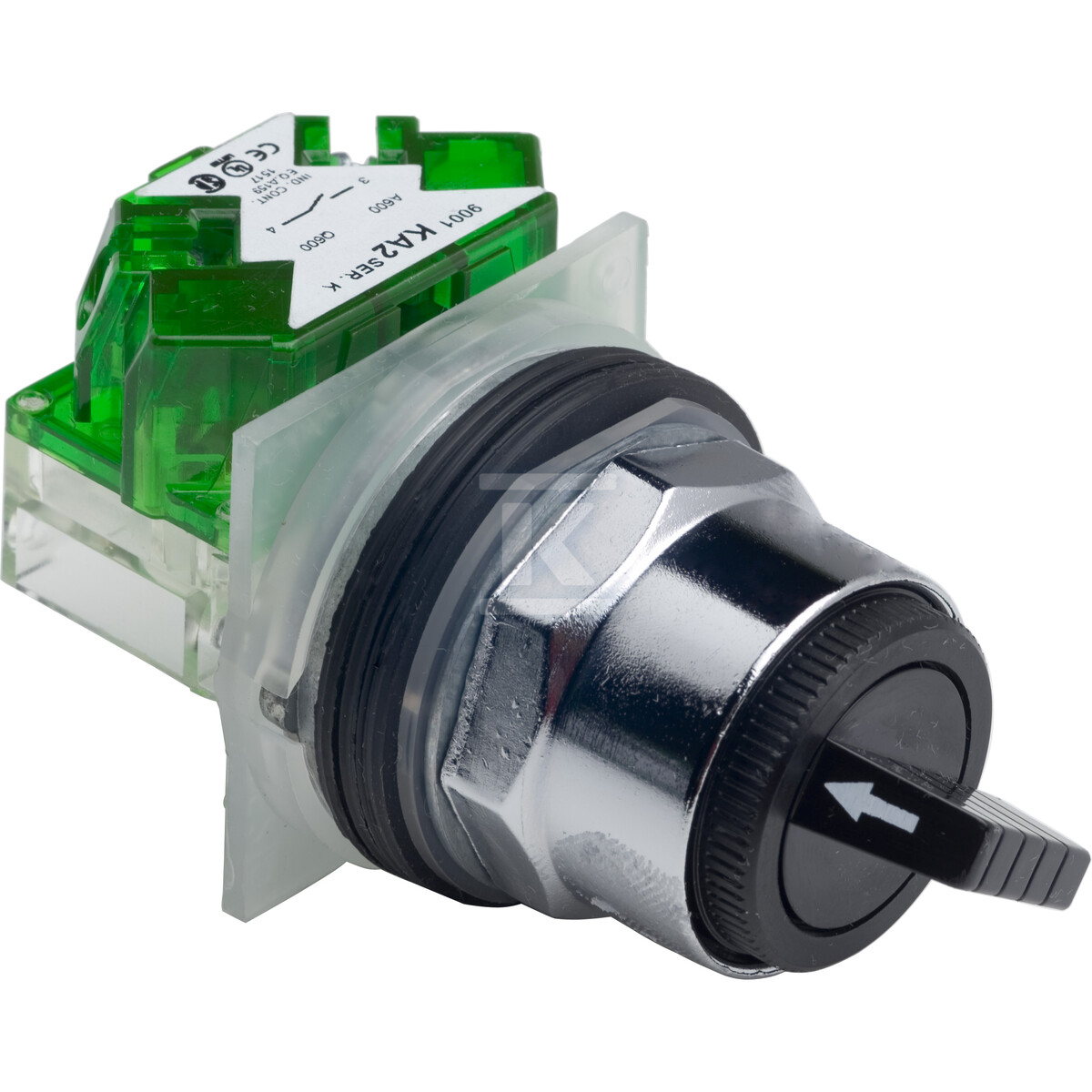

Przełącznik 600VAC, 10A, 30 mm, typ K 9001KS11BH5

Przełącznik selektorowy 30 mm z metalową oprawą do zastosowań przemysłowych

Przełącznik selektorowy z serii Harmony 9001K przeznaczony jest do sterowania obwodami sterowniczymi w rozdzielnicach i maszynach. Wykonanie metalowe z chromowanym pierścieniem czołowym i czarną standardową rączką obrotową zapewnia trwałość mechaniczną i czytelny wygląd na panelu. Urządzenie pracuje w układzie utrzymywanym, stay put, z dwoma pozycjami pracy i jest przeznaczone do montażu w otworze 31 mm przy średnicy mocowania 30 mm. Napięcie znamionowe 600 V AC przy prądzie 10 A pozwala na zastosowanie w typowych obwodach sterowania.

Budowa i montaż

Obudowa ma pierścień czołowy z metalu w wykończeniu chrom, z czarną krótką rączką obrotową. Produkt dostarczany jest jako kompletny element z pierścieniem czołowym. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe, przystosowane do przewodów 1 x 0,22 do 2 x 1,5 mm2 zgodnie z IEC 60947-1. Montaż panelowy 30 mm ułatwia wymianę i integrację z istniejącymi szafami. Operator nie jest podświetlany i nie zawiera źródła światła. Wymiary opakowania to wysokość 4,826 cm, szerokość 5,588 cm i długość 9,398 cm, masa opakowania ok. 140,614 g.

Parametry pracy i ochrona

Urządzenie jest typu K z profilem came 5 i dwoma stopniami przełączania. Praca utrzymywana zapewnia stabilne utrzymanie wybranej pozycji bez samopowrotu. W konfiguracji z blokiem styków uzyskuje się 1 styk zwierny NO. Stopień ochrony obejmuje 1/2/3/3R/4/6/12/13, co w danych ETIM jest wskazywane jako 13. Konstrukcja odporna na warunki przemysłowe sprawdza się w środowiskach zapylonych i wilgotnych. Certyfikaty produktu to CE.

Zastosowanie w serii Harmony 9001K

Przełącznik należy do rodziny Harmony 9001K, kompatybilnej z metalowymi akcesoriami montażowymi i blokami styków tej serii. Dzięki standardowemu mocowaniu 30 mm i uniwersalnemu profilowi operatora łatwo go dopasować do paneli sterowniczych maszyn, urządzeń automatyki i rozdzielnic. Metalowa oprawa i chromowany pierścień zwiększają odporność mechaniczną w porównaniu z plastikowymi odpowiednikami.
