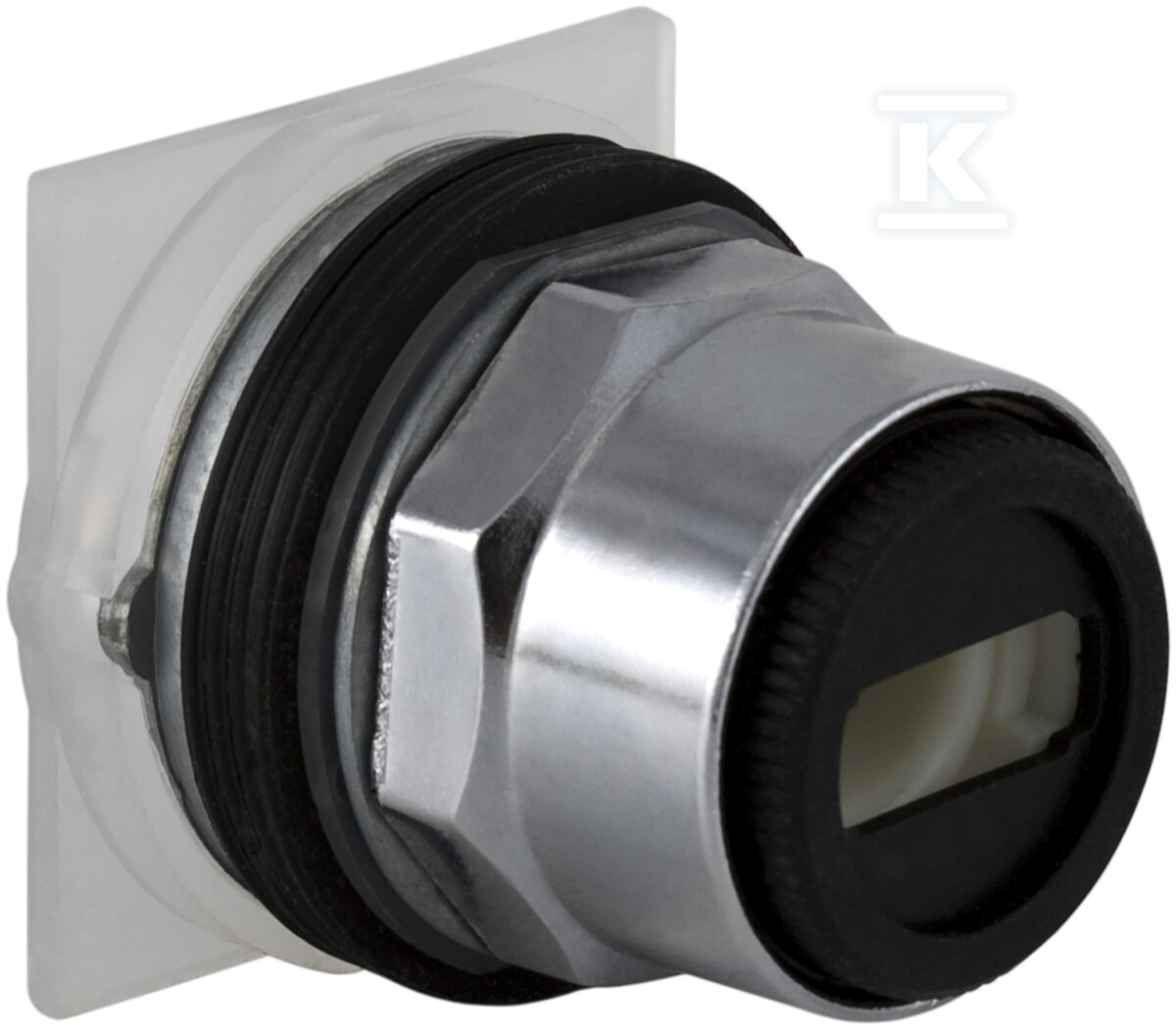

Przełącznik obrotowy, 3 pozycyjny, 30 mm 9001KS53

Uniwersalny operator selektorowy Harmony 9001K do montażu panelowego 30 mm

Głowica przełącznika obrotowego serii 9001K przeznaczona jest do budowy panelowych stanowisk sterowniczych wymagających wyraźnego, trójpołożeniowego wyboru funkcji. Wykonana z metalu z chromowanym pierścieniem czołowym, przeznaczona jest do pracy z wymiennymi blokami stykowymi i akcesoriami systemu Harmony. Dostarczana jest bez pokrętła, nakładki i bloku stykowego, co pozwala na dobór elementów wykonawczych zgodnie z potrzebą instalacji.

Budowa i montaż

Pierścień czołowy wykonany jest z metalu w wykończeniu chrom polerowany, z bezbarwnym przyciskiem. Montaż panelowy realizowany jest w otworze ok. 30 mm, w dokumentacji ETIM podawany jako 31 mm, z użyciem ośmiokątnej nakrętki zaciskowej ułatwiającej szybki montaż. Konstrukcja zintegrowanego uziemienia oraz możliwość wymiany modułów świetlnych, bloków stykowych, nakładek i pilotów zmniejsza zapasy części zamiennych. Głowica nie jest podświetlana i nie zawiera źródła światła.

Funkcja i zastosowanie

Operator zapewnia 3 pozycje przełączania z charakterystyką C. Skok wynosi 70° w lewo / środek / prawo, z funkcją momentary/maintained/momentary - powrót obu pozycji bocznych do środka. Rozwiązanie przeznaczone jest do aplikacji selektorowych, przycisków niepodświetlanych oraz do zastosowań wewnętrznych i zewnętrznych. Dzięki konstrukcji bez samopowrotu na pozycji środkowej zapewnia stabilne utrzymanie wybranego położenia, a boczne pozycje działają chwilowo.

Ochrona i warunki pracy

Obudowa zapewnia klasę szczelności IP65 oraz zgodność z klasami NEMA 1; 2; 3; 3R; 4; 12; 13, w tym NEMA 13 podawaną w ETIM. Parametry te pozwalają na zastosowanie w warunkach pyłowych, wilgotnych i olejowych. Głowica spełnia wymagania norm CE, CSA LR24590 Class 3211 03 oraz UL E42259 CCN NKCR, jest zgodna z RoHS. Przeznaczona do montażu panelowego w rozdzielnicach sterowniczych, maszynach przemysłowych i szafach operatorskich.
